#81691001 | Dimensions: 180 x 180 x 91 mm

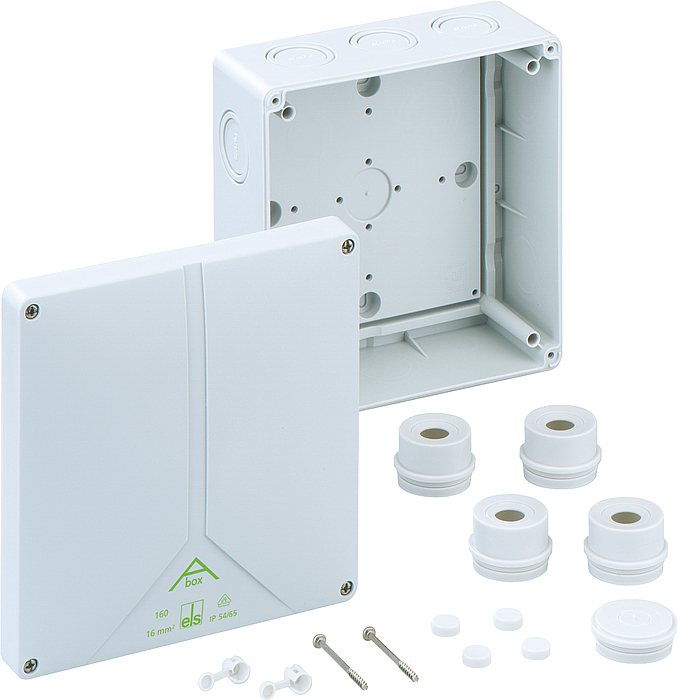

Boîte de raccordement
Boîte de raccordement, avec indice de protection IP54/IP65, Section nominale 16 mm², Ui=690 V AC, Certifié selon VDE (DIN EN 60670-1/-22 (VDE 0606-1/-22)), Membranes extractibles, M20/M25/M32/M40, (2 Arrière, 10 latéral), points de fixation internes, pour installations standard en intérieur
gris, sans bornes
Accessoires joints:

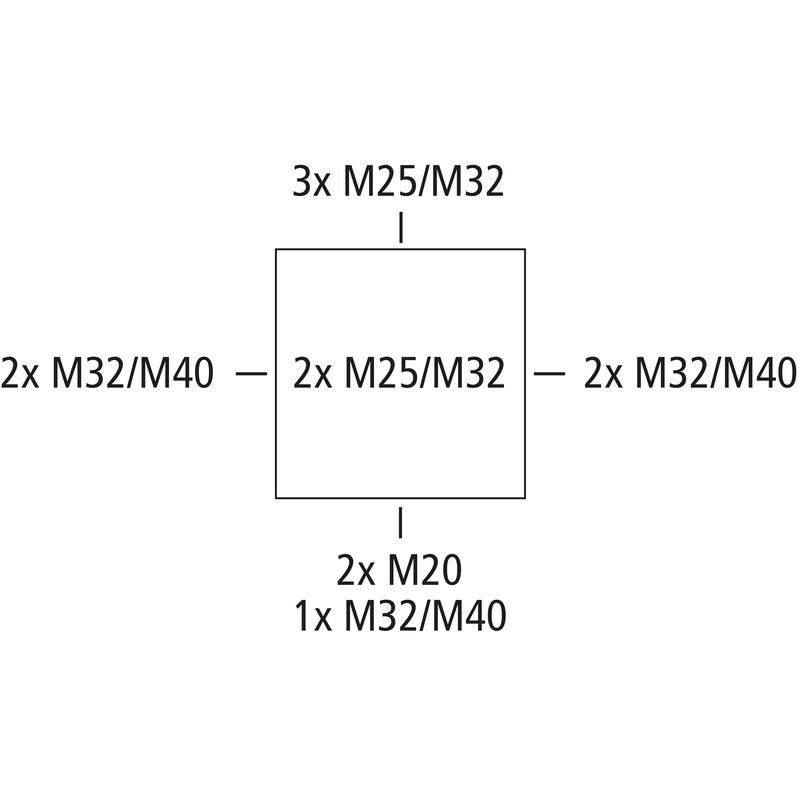

4 Entrée de câbles IP54 M40 Plage d'étanchéité 17 - 30 mm, 1 bouchon de fermeture M40, 1 Kit de plomberie
| Tension nominale d'isolement CA | 690 V |
|---|---|
| Section de conducteur max. | 16 mm² |
| Classe de protection | II |
| Type de protection | IP54/IP65 |
| UL Type Rating | n.i. |
| Couleur de la partie inférieure | gris |
|---|---|
| Couleur de la partie supérieure | gris |
| Largeur | 180 mm |
|---|---|
| Longueur | 180 mm |
| Hauteur | 91 mm |
| Poids | 0.4538 kg |
| Résistant aux UV | non |
|---|---|
| sans halogène | oui |
| Classe d'inflammabilité selon UL94 | HB |
| Résistance du filament | 650 °C (EN 60695-2-11) |
| Type de fixation | Montage mural/au plafond |
|---|---|
| Résistance aux chocs | IK07 |
| Plombable | oui |
| Couple de la vis du couvercle | 1 Nm |
| Fixation | points de fixation internes |
| Humidité relative de l'air max. 25 °C | 95 % |
|---|---|
| Humidité relative de l'air max. 40°C | 50 % |
| Température ambiante min. | -25 °C |
| Température ambiante max. | 40 °C |
| Température ambiante 24h | 35 °C |
| Lieu d’installation | Zone intérieure |
| EAN | 4013902110216 |
|---|---|
| Classe ETIM | EC002600 |
| Numéro de tarif des douanes | 85389099 |
| Quantité de commande minimale | 1 |
| Matériau de la partie inférieure | Polystyrène |
|---|---|
| Matériau de la partie supérieure | Polystyrène |
| Matériau de la vis pour couvercle | Acier inoxydable 1.4567 (V2A) |
| Marque de contrôle | VDE (DIN EN 60670-1/-22 (VDE 0606-1/-22)) |
|---|
| EAN / GTIN | 4013902110216 |
|---|---|
| Largeur | 0.18 m |
| Poids | 0.4538 kg |
| Hauteur | 0.091 m |
| Quantité | 1 Pièces |
| Profondeur | 0.18 m |
| EAN / GTIN | 4013902307647 |
|---|---|
| Largeur | 0.471 m |
| Poids | 4.988 kg |
| Hauteur | 0.197 m |
| Quantité | 10 Pièces |
| Profondeur | 0.371 m |
| EAN / GTIN | 4013902307654 |
|---|---|
| Largeur | 0.8 m |
| Poids | 207.544 kg |
| Hauteur | 1.73 m |
| Quantité | 380 Pièces |
| Profondeur | 1.2 m |
Texte d'appel d'offres
(81691001.TXT 988 B)
Connectez-vous pour télécharger les textes d’appel d’offres.
Kit de combinaison de boîtiers
KS M20
Numéro de produit 19202001
Longueur du filetage 17 mm
Kit combiné de raccordement de boîtiers avec entrées métriques, polystyrène, gris, complet avec...
Kit de combinaison de boîtiers
KS M25
Numéro de produit 19202501
Longueur du filetage 19 mm
Kit combiné de raccordement de boîtiers avec entrées métriques, polystyrène, gris, complet avec...
Kit de combinaison de boîtiers
KS M25-gro
Numéro de produit 19202601
Longueur du filetage 22 mm
Kit combiné de raccordement de boîtiers avec entrées métriques, polystyrène, gris, complet avec...
Kit de combinaison de boîtiers
KS M32
Numéro de produit 19203201
Longueur du filetage 20 mm
Kit combiné de raccordement de boîtiers avec entrées métriques, polystyrène, gris, complet avec...
Connecteur combiné
KST M25-17
Numéro de produit 19302501
Longueur 17 mm, pour le raccordement vertical des petits coffrets de...
Support combiné de raccordement de boîtiers, polyéthylène, gris, pour épaisseur de paroi 1,5 - 4,0...
Connecteur combiné
KST M25-33
Numéro de produit 19302601
Longueur 33 mm, pour le raccordement vertical des petits coffrets de...
Support combiné de raccordement de boîtiers, polyéthylène, gris, pour épaisseur de paroi 1,5 - 4,0...
Connecteur combiné
KST M32
Numéro de produit 19303201
Longueur, pour le raccordement vertical et horizontal des petits...
Support combiné de raccordement de boîtiers, polyéthylène, gris, pour épaisseur de paroi 1,5 - 4,0...
Bouchon
WST M20
Numéro de produit 20342001
Plage d'étanchéité 8 - 13,5 mm, Longueur du filetage 12 mm
Bouchon d'étranglement, IP54, M_ x 1,5 mm, avec membrane d'étanchéité fermée, gris
Bouchon
WST M25
Numéro de produit 20342501
Plage d'étanchéité 9 - 16 mm, Longueur du filetage 12 mm
Bouchon d'étranglement, IP54, M_ x 1,5 mm, avec membrane d'étanchéité fermée, gris
Bouchon
WST M32
Numéro de produit 20343201
Plage d'étanchéité 17 - 24 mm, Longueur du filetage 14 mm
Bouchon d'étranglement, IP54, M_ x 1,5 mm, avec membrane d'étanchéité fermée, gris
Bouchon
WST M40
Numéro de produit 20344001
Plage d'étanchéité 17 - 24 mm, Longueur du filetage 14 mm
Bouchon d'étranglement, IP54, M_ x 1,5 mm, avec membrane d'étanchéité fermée, gris
Nipple d'étranglement
WNI M20
Numéro de produit 21342001
Plage d'étanchéité 8 - 13,5 mm, Longueur du filetage 12 mm
Bouchon d'étranglement, IP54, M_ x 1,5 mm, avec membrane d'étanchéité ouverte, gris
Nipple d'étranglement
WNI M25
Numéro de produit 21342501
Plage d'étanchéité 9 - 16 mm, Longueur du filetage 12 mm
Bouchon d'étranglement, IP54, M_ x 1,5 mm, avec membrane d'étanchéité ouverte, gris
Nipple d'étranglement
WNI M32
Numéro de produit 21343201
Plage d'étanchéité 11 - 22 mm, Longueur du filetage 14 mm
Bouchon d'étranglement, IP54, M_ x 1,5 mm, avec membrane d'étanchéité ouverte, gris
Nipple étagé
SNI M20
Numéro de produit 21642001
Plage d'étanchéité 5 - 16 mm
passe-câble étagé, IP55, avec membrane d’étanchéité fermée, possibilité de division en plusieurs...
Nipple étagé
SNI M25
Numéro de produit 21642501
Plage d'étanchéité 5 - 21 mm
passe-câble étagé, IP55, avec membrane d’étanchéité fermée, possibilité de division en plusieurs...
Nipple étagé
SNI M32
Numéro de produit 21643201
Plage d'étanchéité 13 - 26,5 mm
passe-câble étagé, IP55, avec membrane d’étanchéité fermée, possibilité de division en plusieurs...
Nipple étagé
SNI M40
Numéro de produit 21644001
Plage d'étanchéité 13 - 34 mm
passe-câble étagé, IP55, avec membrane d’étanchéité fermée, possibilité de division en plusieurs...
Presse-étoupes
KVR M20-MGM
Numéro de produit 22742001
Plage d'étanchéité 6 - 12 mm, Longueur du filetage 9 mm
Presse-étoupes, IP68/IP69*, avec décharge de traction, polyamide, M_ x 1,5 mm, avec contre-écrou,...
Presse-étoupes
KVR M20-GDB/MGM
Numéro de produit 22742101
Plage d'étanchéité 7 - 14 mm, Longueur du filetage 9 mm
Presse-étoupes, IP68/IP69*, avec décharge de traction, polyamide, M_ x 1,5 mm, avec contre-écrou,...
Presse-étoupes
KVR M25-MGM
Numéro de produit 22742501
Plage d'étanchéité 9 - 16 mm, Longueur du filetage 11 mm
Presse-étoupes, IP68/IP69*, avec décharge de traction, polyamide, M_ x 1,5 mm, avec contre-écrou,...
Presse-étoupes
KVR M32-MGM
Numéro de produit 22743201
Plage d'étanchéité 11 - 21 mm, Longueur du filetage 11 mm
Presse-étoupes, IP68/IP69*, avec décharge de traction, polyamide, M_ x 1,5 mm, avec contre-écrou,...
Presse-étoupes
KVR M40-MGM
Numéro de produit 22744001
Plage d'étanchéité 16 - 28 mm, Longueur du filetage 11 mm
Presse-étoupes, IP68/IP69*, avec décharge de traction, polyamide, M_ x 1,5 mm, avec contre-écrou,...
Embout de montage
AST M25
Numéro de produit 23042501
Plage d'étanchéité 9 - 18,5 mm
Entrée de câbles IP55, avec membrane d'étanchéité ouverte, élastomère thermoplastique (TPE), pour...
Embout de montage
AST M32
Numéro de produit 23043201
Plage d'étanchéité 13 - 23 mm
Entrée de câbles IP55, avec membrane d'étanchéité ouverte, élastomère thermoplastique (TPE), pour...
Embout de montage
AST M40
Numéro de produit 23044001
Plage d'étanchéité 17 - 30 mm
Entrée de câbles IP55, avec membrane d'étanchéité ouverte, élastomère thermoplastique (TPE), pour...
Bouchon de fermeture
VST M20
Numéro de produit 23142001
Plage d'étanchéité 8 - 13,5 mm
Bouchon de fermeture, IP55, avec membrane d'étanchéité fermée, élastomère thermoplastique (TPE),...
Bouchon de fermeture
VST M25
Numéro de produit 23142501
Plage d'étanchéité 9 - 16 mm
Bouchon de fermeture, IP55, avec membrane d'étanchéité fermée, élastomère thermoplastique (TPE),...
Bouchon de fermeture
VST M32
Numéro de produit 23143201
Plage d'étanchéité 13 - 23 mm
Bouchon de fermeture, IP55, avec membrane d'étanchéité fermée, élastomère thermoplastique (TPE),...
Bouchon de fermeture
VST M40
Numéro de produit 23144001
Plage d'étanchéité 17 - 30 mm
Bouchon de fermeture, IP55, avec membrane d'étanchéité fermée, élastomère thermoplastique (TPE),...
Passe-câbles à double membrane
DMS M20/w
Numéro de produit 26012001
Plage d'étanchéité 7 - 13 mm
Raccord à double membrane, IP66, avec deux membranes d'étanchéité, fermées, élastomère...
Passe-câbles à double membrane
DMS M25/w
Numéro de produit 26012501
Plage d'étanchéité 9 - 17 mm
Raccord à double membrane, IP66, avec deux membranes d'étanchéité, fermées, élastomère...
Passe-câbles à double membrane
DMS M20
Numéro de produit 26042001
Plage d'étanchéité 7 - 13 mm
Raccord à double membrane, IP66, avec deux membranes d'étanchéité, fermées, élastomère...
Passe-câbles à double membrane
DMS M25
Numéro de produit 26042501
Plage d'étanchéité 9 - 17 mm
Raccord à double membrane, IP66, avec deux membranes d'étanchéité, fermées, élastomère...
Passe-câbles à double membrane
DMS M32
Numéro de produit 26043201
Plage d'étanchéité 13 - 21 mm
Raccord à double membrane, IP66, avec deux membranes d'étanchéité, fermées, élastomère...
Passe-câbles à double membrane
DMS M32/4
Numéro de produit 26043301
Plage d'étanchéité 3,5 - 6 mm par entrée
Raccord à double membrane, IP66, avec deux membranes d'étanchéité, fermées, max. quatre entrées de...
Passe-câbles à double membrane
DMS M40
Numéro de produit 26044001
Plage d'étanchéité 17 - 28 mm
Raccord à double membrane, IP66, avec deux membranes d'étanchéité, fermées, élastomère...
Pastille de ventilation
BST M20/sw
Numéro de produit 26202001
noir
Ouïes d'aération IP44 avec garniture en labyrinthe pour réduire la formation de condensation dans...
Pastille de ventilation
BST M20
Numéro de produit 26242001
gris
Ouïes d'aération IP44 avec garniture en labyrinthe pour réduire la formation de condensation dans...
Raccord de tube
RST M20
Numéro de produit 28842001
pour tubes avec un diamètre externe de 20 mm
Tubulure de préhension des tubes lisses, avec contre-écrou, polystyrène, gris
Raccord de tube
RST M25
Numéro de produit 28842501
pour tubes avec un diamètre externe de 25 mm
Tubulure de préhension des tubes lisses, avec contre-écrou, polystyrène, gris
Raccord de tube
RST M32
Numéro de produit 28843201
pour tubes avec un diamètre externe de 32 mm
Tubulure de préhension des tubes lisses, avec contre-écrou, polystyrène, gris
Bloc de bornes
Abox 160 KLS-16²
Numéro de produit 84001601
5-pôles - 16 mm²
Borne de connexion selon DIN EN 60998 (VDE 0613), Ui=690V
Rail normalisé
NS35-144/2
Numéro de produit 89401601
pour Abox/Abox-i 160 et Abox/Abox-i 250, longueur 144 mm
Rail normalisé selon DIN EN 60715, 35 x 7,5 mm. y compris vis de fixation
Plaque de montage
Abox 160 MPI
Numéro de produit 89501601
pour Abox/Abox-i 160
Plaque de montage en isolant à laminage mélamine, épaisseur 2,5 mm, gris livré avec vis de fixation
Boîte de raccordement
Abox 160-16²
Numéro de produit 81641001
gris, avec borne à vis en saillie, 5 pôles - 16 mm² (4 x 6² / 4 x 10²...
Boîte de raccordement, avec indice de protection IP54/IP65, Section nominale 16 mm², Ui=690 V AC,...
