Libellé
Borne de connexion selon DIN EN 60998 (VDE 0613), Ui=690V
5-pôles - 16 mm²
#84001601 | Dimensions: 170 x 120 x 20 mm
Bloc de bornes
Données techniques
Propriétés électriques
| Tension de service nominale AC | 690 V |
|---|---|
| Courant assigné | 101 Ampères |
| Nombre de pôles | 5 |
| Raccordement 1: Type de raccordement | Vis |
| Raccordement 1: Points de serrage par pôle | 4 |
| Raccordement 1: Convient aux conducteurs CU | 1 |
| Raccordement 1: Section du conducteur à raccorder, 1 fil (min) | 2.5 mm² |
| Raccordement 1: Section du conducteur à raccorder, 1 fil (max) | 25 mm² |
Dimensions
| Largeur | 170 mm |
|---|---|
| Longueur | 120 mm |
| Hauteur | 20 mm |
| Poids | 0.1988 kg |
Propriétés du matériel
| Classe d'inflammabilité selon UL94 | V2 |
|---|---|
| Résistance du filament | 960 °C (EN 60695-2-11) |
Propriétés mécaniques
| Raccordement 1: Couple de serrage | 2.5 Nm |
|---|
Sales Information
| EAN | 4013902110261 |
|---|---|
| Classe ETIM | EC001284 |
| Numéro de tarif des douanes | 85369010 |
| Quantité de commande minimale | 1 |
Matériau
| Matériau du corps isolant | Thermoplastique |
|---|
Certificats
| Marque de contrôle | VDE (DIN 60998-1/-2-1 (VDE 0613-1/-2-1)) |
|---|
Données logistiques
Pièce
| EAN / GTIN | 4013902110261 |
|---|---|
| Largeur | 0.17 m |
| Poids | 0.1988 kg |
| Hauteur | 0.02 m |
| Quantité | 1 Pièces |
| Profondeur | 0.12 m |
Carton dèmballage
| EAN / GTIN | 4013902344673 |
|---|---|
| Largeur | 0.357 m |
| Poids | 5.185 kg |
| Hauteur | 0.127 m |
| Quantité | 25 Pièces |
| Profondeur | 0.257 m |
Palette
| EAN / GTIN | 4013902344680 |
|---|---|
| Largeur | 0.8 m |
| Poids | 577.98 kg |
| Hauteur | 1.67 m |
| Quantité | 2700 Pièces |
| Profondeur | 1.2 m |
Téléchargements
Télécharger la fiche de données
Certificat
Données de planification
Texte d'appel d'offres
Texte d'appel d'offres
(84001601.TXT 440 B)
Connectez-vous pour télécharger les textes d’appel d’offres.
Produits similaires
Bloc de bornesAbox 025/040 KLS-2,5²/4²
Bloc de bornes
Abox 025/040 KLS-2,5²/4²
Numéro de produit 84000401
5 pôles - 2,5/4 mm²
Borne de connexion selon DIN EN 60998 (VDE 0613), Ui=690V

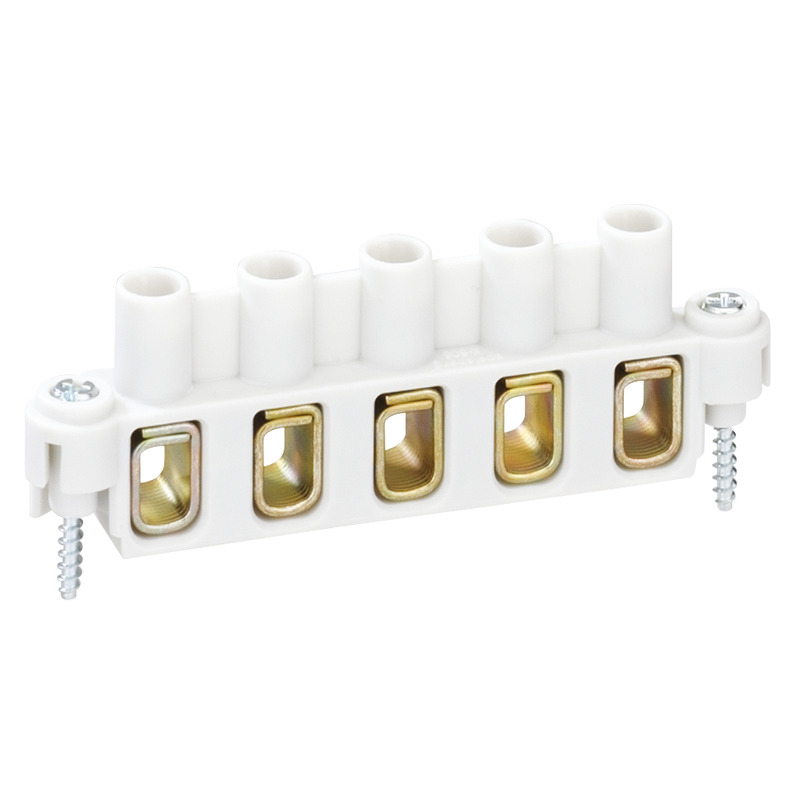

Bloc de bornesAbox 060 KLS-6²
Bloc de bornes
Abox 060 KLS-6²
Numéro de produit 84000601
5-pôles - 6 mm²
Borne de connexion selon DIN EN 60998 (VDE 0613), Ui=690V

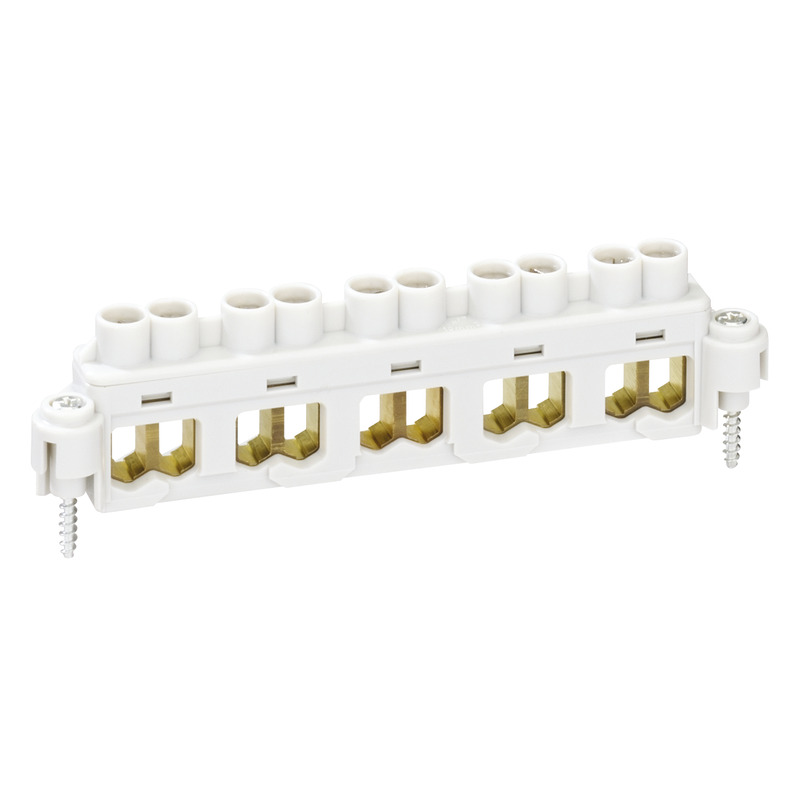

Bloc de bornesAbox 100 KLS-10²
Bloc de bornes
Abox 100 KLS-10²
Numéro de produit 84001001
5-pôles - 10 mm²
Borne de connexion selon DIN EN 60998 (VDE 0613), Ui=690V

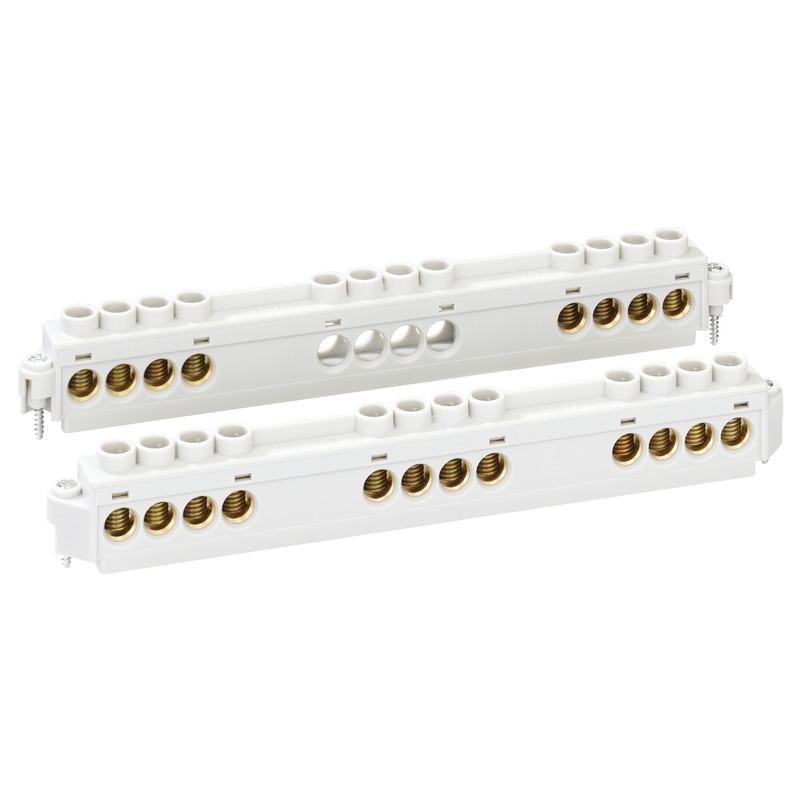

Bloc de bornesAbox 250/350 KLS-25²/35²
