#49091601 | Dimensions: 180 x 180 x 91 mm

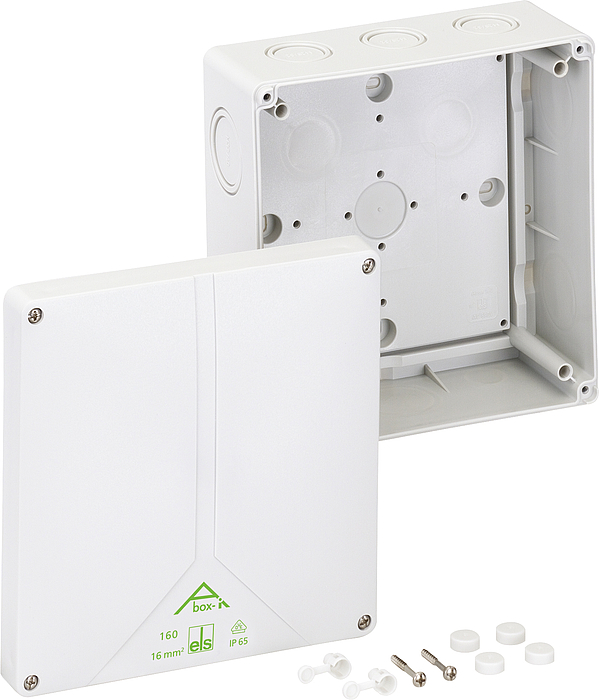

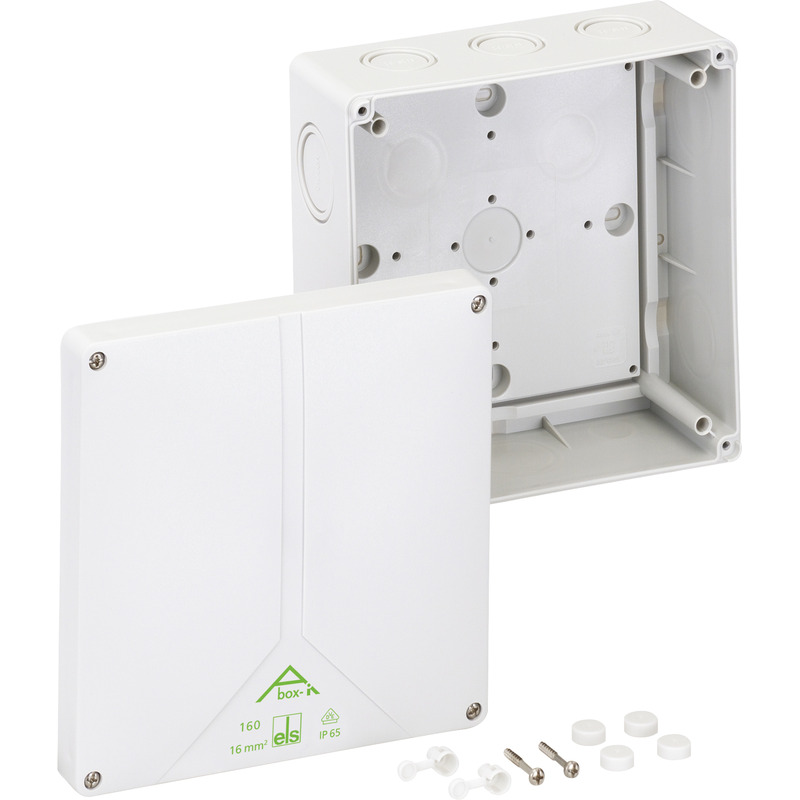

Boîte de raccordement

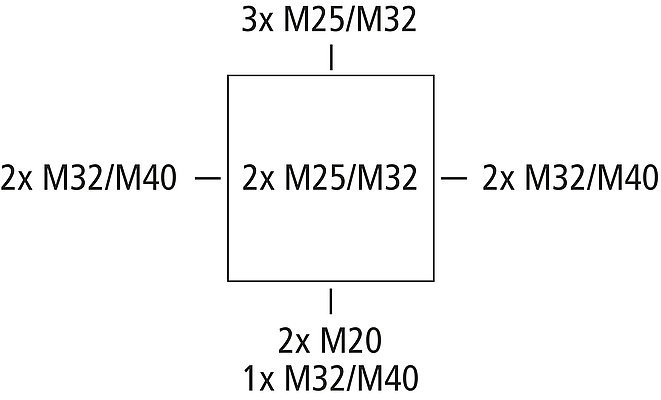

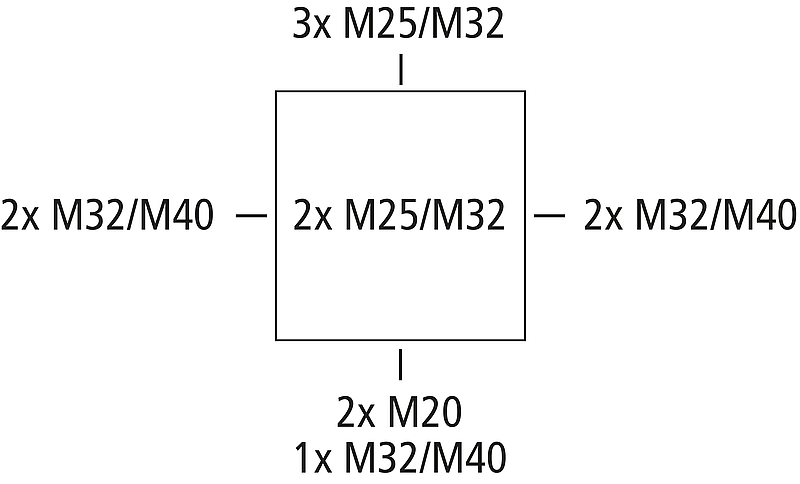

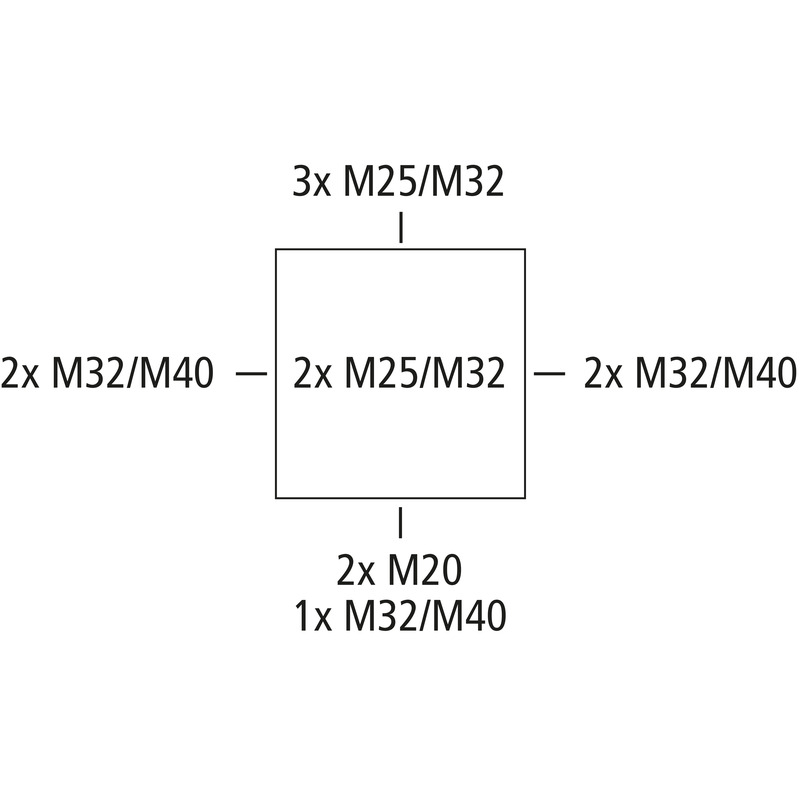

Boîte de raccordement, avec indice de protection IP65, Section nominale 16 mm², Ui=690 V AC, Certifié selon VDE (DIN EN 60670-1/-22 (VDE 0606-1/-22)), DLG (résistance à l’ammoniac), DNV (classe : navires et installations Offshore), Membranes extractibles, M20/M25/M32/M40, (2 Arrière, 10 latéral), points de fixation internes, pour des installations en environnement industriel et zone extérieure protégée
gris, sans bornes
Accessoires joints:
1 Kit de plombage
| Tension nominale d'isolement CA | 690 V |
|---|---|
| Section de conducteur max. | 16 mm² |
| Classe de protection | II |
| Type de protection | IP65 |
| UL Type Rating | n.i. |
| Couleur de la partie inférieure | gris |
|---|---|
| Couleur de la partie supérieure | gris |
| Largeur | 180 mm |
|---|---|
| Longueur | 180 mm |
| Hauteur | 91 mm |
| Poids | 0.5048 kg |
| Résistant aux UV | oui |
|---|---|
| sans halogène | oui |
| Classe d'inflammabilité selon UL94 | V2 |
| Résistance du filament | 960 °C (EN 60695-2-11) |
| Type de fixation | Montage mural/au plafond |
|---|---|
| Résistance aux chocs | IK08 |
| Plombable | oui |
| Couple de la vis du couvercle | 1.7 Nm |
| Fixation | points de fixation internes |
| Humidité relative de l'air max. 25 °C | 95 % |
|---|---|
| Humidité relative de l'air max. 40°C | 50 % |
| Température ambiante min. | -35 °C |
| Température ambiante max. | 80 °C |
| Température ambiante 24h | 60 °C |
| Lieu d’installation | zone extérieure protégée |
| EAN | 4013902557998 |
|---|---|
| Classe ETIM | EC002600 |
| Numéro de tarif des douanes | 85389099 |
| Quantité de commande minimale | 1 |
| Matériau de la partie inférieure | Polycarbonate |
|---|---|
| Matériau de la partie supérieure | Polycarbonate, renforcé aux fibres de verre |
| Matériau d'étanchéité | Polyuréthane |
| Matériau de la vis pour couvercle | Acier inoxydable 1.4567 (V2A) |
| Marque de contrôle | VDE (DIN EN 60670-1/-22 (VDE 0606-1/-22)) |
|---|---|
| Marque de contrôle | DLG (résistance à l’ammoniac) |
| Marque de contrôle | DNV (classe : navires et installations Offshore) |
| EAN / GTIN | 4013902557998 |
|---|---|
| Largeur | 0.18 m |
| Poids | 0.5048 kg |
| Hauteur | 0.091 m |
| Quantité | 1 Pièces |
| Profondeur | 0.18 m |
| EAN / GTIN | 4013902312191 |
|---|---|
| Largeur | 0.471 m |
| Poids | 5.498 kg |
| Hauteur | 0.197 m |
| Quantité | 10 Pièces |
| Profondeur | 0.371 m |
| EAN / GTIN | 4013902312207 |
|---|---|
| Largeur | 0.8 m |
| Poids | 226.924 kg |
| Hauteur | 1.73 m |
| Quantité | 380 Pièces |
| Profondeur | 1.2 m |
Texte d'appel d'offres
(49091601.TXT 1.07 kB)
Connectez-vous pour télécharger les textes d’appel d’offres.
Presse-étoupes
KVR M20-GDB/MGM
Numéro de produit 22742101
Plage d'étanchéité 7 - 14 mm, Longueur du filetage 9 mm
Presse-étoupes, IP68/IP69*, avec décharge de traction, polyamide, M_ x 1,5 mm, avec contre-écrou,...
Presse-étoupes
KVR M25-MGM
Numéro de produit 22742501
Plage d'étanchéité 9 - 16 mm, Longueur du filetage 11 mm
Presse-étoupes, IP68/IP69*, avec décharge de traction, polyamide, M_ x 1,5 mm, avec contre-écrou,...
Presse-étoupes
KVR M32-MGM
Numéro de produit 22743201
Plage d'étanchéité 11 - 21 mm, Longueur du filetage 11 mm
Presse-étoupes, IP68/IP69*, avec décharge de traction, polyamide, M_ x 1,5 mm, avec contre-écrou,...
Presse-étoupes
KVR M40-MGM
Numéro de produit 22744001
Plage d'étanchéité 16 - 28 mm, Longueur du filetage 11 mm
Presse-étoupes, IP68/IP69*, avec décharge de traction, polyamide, M_ x 1,5 mm, avec contre-écrou,...
Passe-câbles à double membrane
DMS M20/w
Numéro de produit 26012001
Plage d'étanchéité 7 - 13 mm
Raccord à double membrane, IP66, avec deux membranes d'étanchéité, fermées, élastomère...
Passe-câbles à double membrane
DMS M25/w
Numéro de produit 26012501
Plage d'étanchéité 9 - 17 mm
Raccord à double membrane, IP66, avec deux membranes d'étanchéité, fermées, élastomère...
Passe-câbles à double membrane
DMS M20
Numéro de produit 26042001
Plage d'étanchéité 7 - 13 mm
Raccord à double membrane, IP66, avec deux membranes d'étanchéité, fermées, élastomère...
Passe-câbles à double membrane
DMS M25
Numéro de produit 26042501
Plage d'étanchéité 9 - 17 mm
Raccord à double membrane, IP66, avec deux membranes d'étanchéité, fermées, élastomère...
Passe-câbles à double membrane
DMS M32
Numéro de produit 26043201
Plage d'étanchéité 13 - 21 mm
Raccord à double membrane, IP66, avec deux membranes d'étanchéité, fermées, élastomère...
Passe-câbles à double membrane
DMS M40
Numéro de produit 26044001
Plage d'étanchéité 17 - 28 mm
Raccord à double membrane, IP66, avec deux membranes d'étanchéité, fermées, élastomère...
Kit de combinaison de boîtiers
KS M20
Numéro de produit 19202001
Longueur du filetage 17 mm
Kit combiné de raccordement de boîtiers avec entrées métriques, polystyrène, gris, complet avec...
Bloc de bornes
Abox 160 KLS-16²
Numéro de produit 84001601
5-pôles - 16 mm²
Borne de connexion selon DIN EN 60998 (VDE 0613), Ui=690V
Rail normalisé
NS35-144/2
Numéro de produit 89401601
pour Abox/Abox-i 160 et Abox/Abox-i 250, longueur 144 mm
Rail normalisé selon DIN EN 60715, 35 x 7,5 mm. y compris vis de fixation

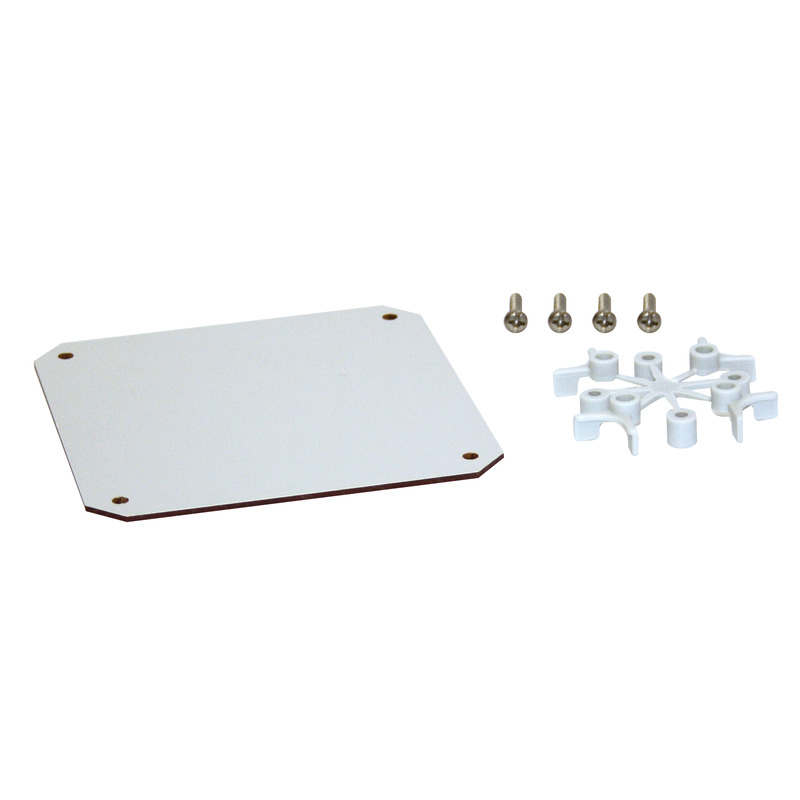

Plaque de montage
Abox 160 MPI
Numéro de produit 89501601
pour Abox/Abox-i 160
Plaque de montage en isolant à laminage mélamine, épaisseur 2,5 mm, gris livré avec vis de fixation

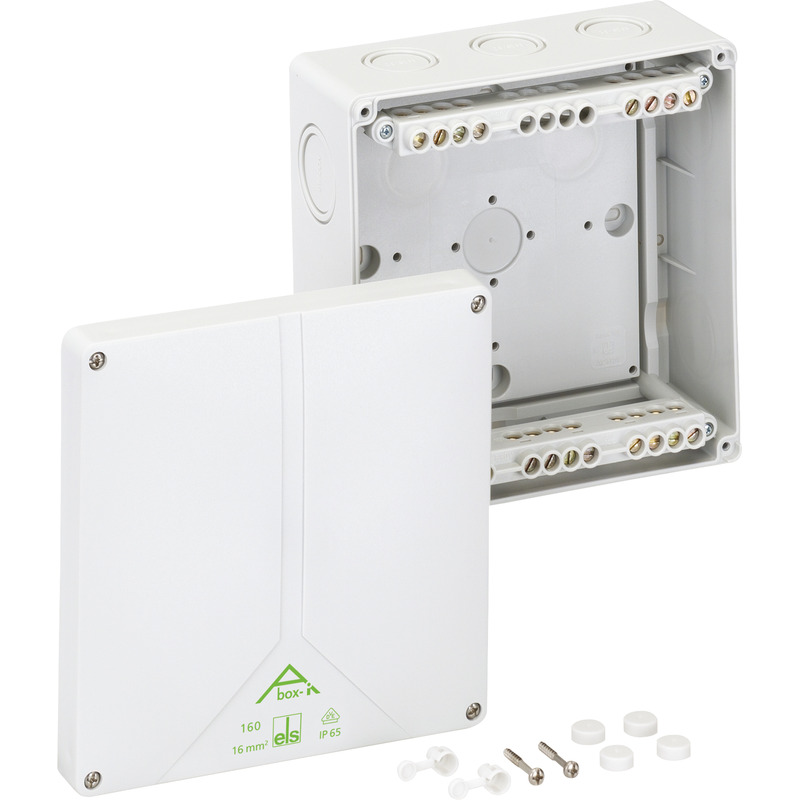

Boîte de raccordement
Abox-i 160-16²
Numéro de produit 49041601
gris, avec bornes à vis en saillie, 5 pôles - 16 mm² (4 x 6² / 4 x 10²...
Boîte de raccordement, avec indice de protection IP65, Section nominale 16 mm², Ui=690 V AC,...

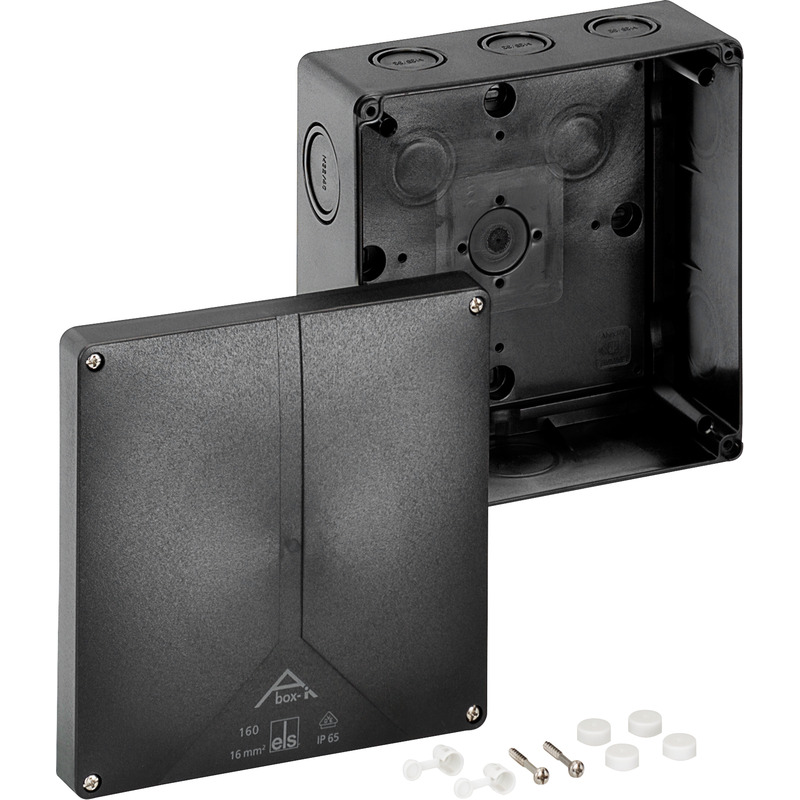

Boîte de raccordement
Abox-i 160-L/sw
Numéro de produit 49191601
noir, sans bornes
Boîte de raccordement, avec indice de protection IP65, Section nominale 16 mm², Ui=690 V AC,...

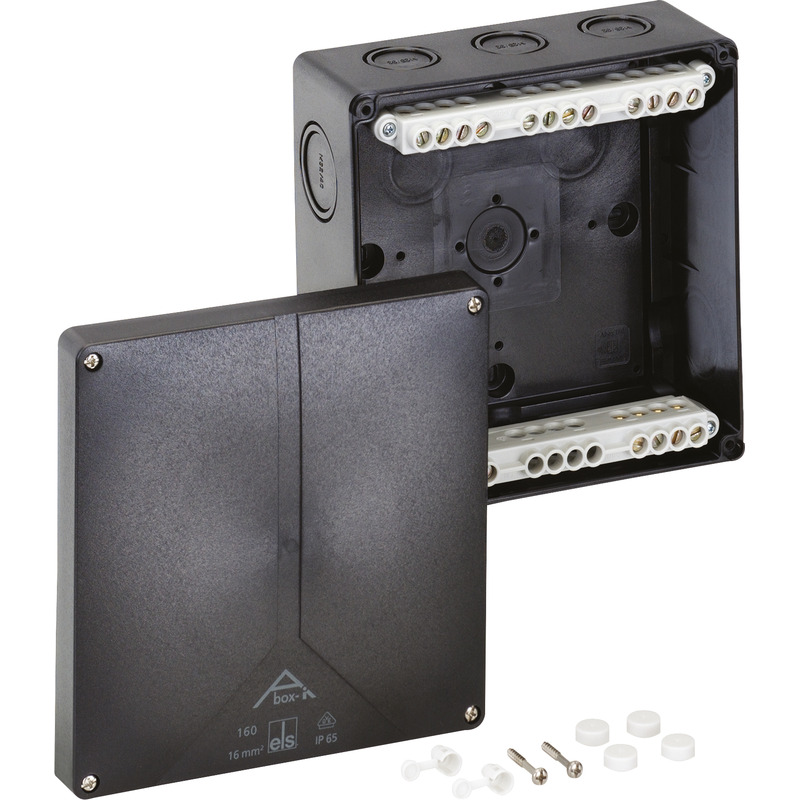

Boîte de raccordement
