#97071601 | Dimensions: 126 x 86 x 57 mm

Sortie universelle

UVA 90

Connectez-vous pour voir le prix

Libellé

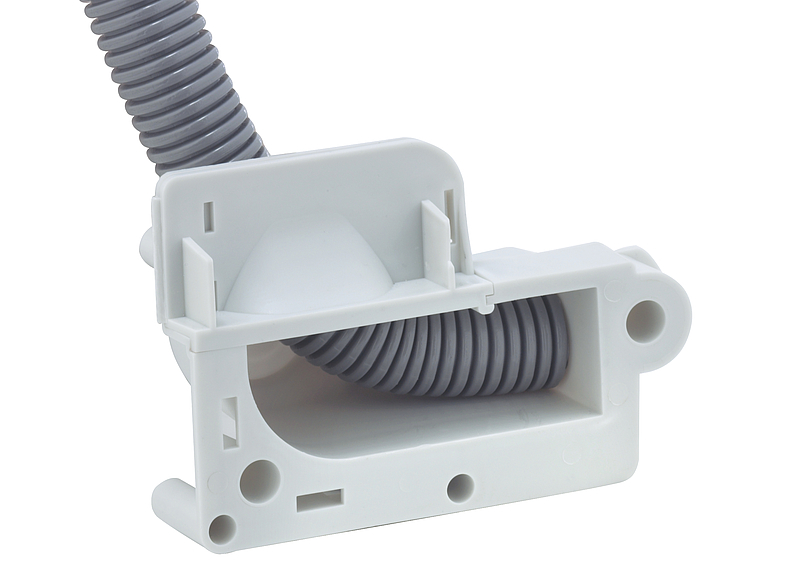

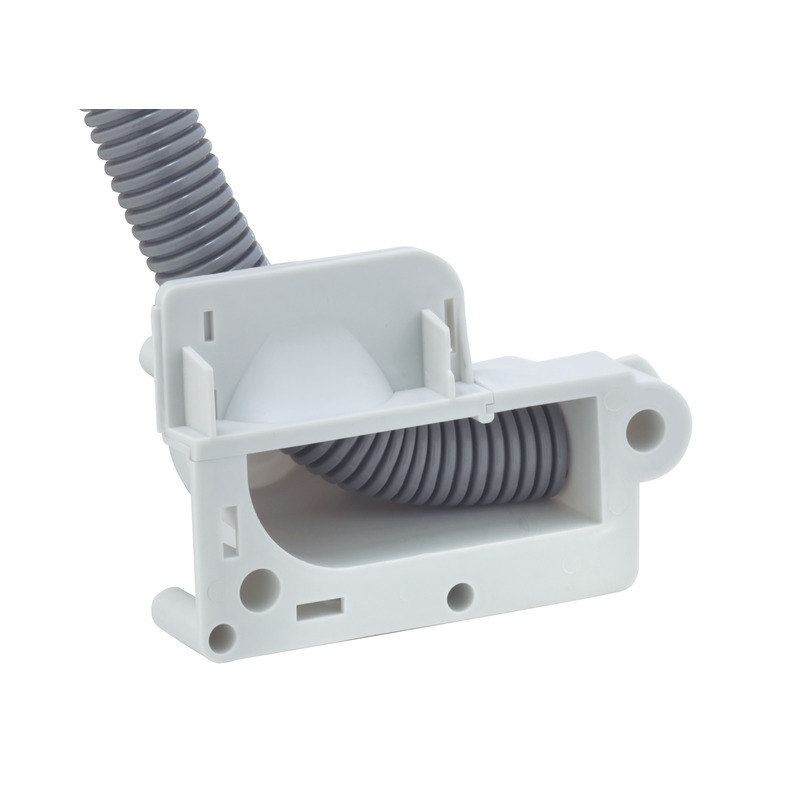

Sortie universelle, pour un passage de tube simple au niveau du mur et du plafond ou pour le passage de tubes sous la chape. Entrées pour tubes jusqu'à M25. Convient à la fixation par collage et au double coffrage (en cas d’utilisation de la technique de barre support, respecter impérativement : Longueur de la barre support = épaisseur de paroi moins 2 cm !), Tension nominale d'isolement: 400V AC, sans halogène

Fxation par collage ou cloutage, Plage d'étanchéité M20 - M25, compatible avec une barre de support

Données techniques

Propriétés électriques

Tension nominale d'isolement CA	400 V
Adapté à	Constructions en coffrages béton

Dimensions

Largeur	126 mm
Longueur	86 mm
Hauteur	57 mm
Poids	0.05 kg

Propriétés du matériel

sans halogène	oui
Classe d'inflammabilité selon UL94	HB
Résistance du filament	650 °C (EN 60695-2-11)

Propriétés mécaniques

Type de fixation	Fxation par collage ou cloutage

Conditions ambiantes

Humidité relative de l'air max. 25 °C	- %
Humidité relative de l'air max. 40°C	50 %
Température ambiante min.	-25 °C
Température ambiante max.	40 °C
Température ambiante 24h	35 °C

Sales Information

EAN	4013902905430
Classe ETIM	EC002328
Numéro de tarif des douanes	39269097
Quantité de commande minimale	1

Matériau

Matériau de la partie inférieure	Polypropylène
Matériau de la partie supérieure	Polypropylène

Données logistiques

Carton dèmballage

EAN / GTIN	4013902347025
Largeur	0.79 m
Poids	5.75 kg
Hauteur	0.29 m
Quantité	90 Pièces
Profondeur	0.39 m

Palette

EAN / GTIN	4013902347032
Largeur	0.8 m
Poids	121.5 kg
Hauteur	1.89 m
Quantité	1620 Pièces
Profondeur	1.2 m

Pièce

EAN / GTIN	4013902905430
Largeur	0.126 m
Poids	0.05 kg
Hauteur	0.057 m
Quantité	1 Pièces
Profondeur	0.086 m

Téléchargements

Télécharger la fiche de données

Télécharger la fiche de données (97071601.pdf)

Fiche cotée

Plan dimensionnel pdf (45 Ko)

Plan dimensionnel dxf (377 Ko)

Plan dimensionnel dwg (88 Ko)

Plan dimensionnel jpg (927 Ko)

Données de planification

Texte d'appel d'offres

Données CAD

Données BIM
