#98770201 | Dimensions: 86 x 146 x 60 mm

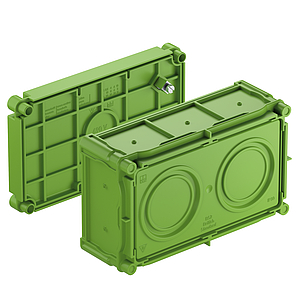

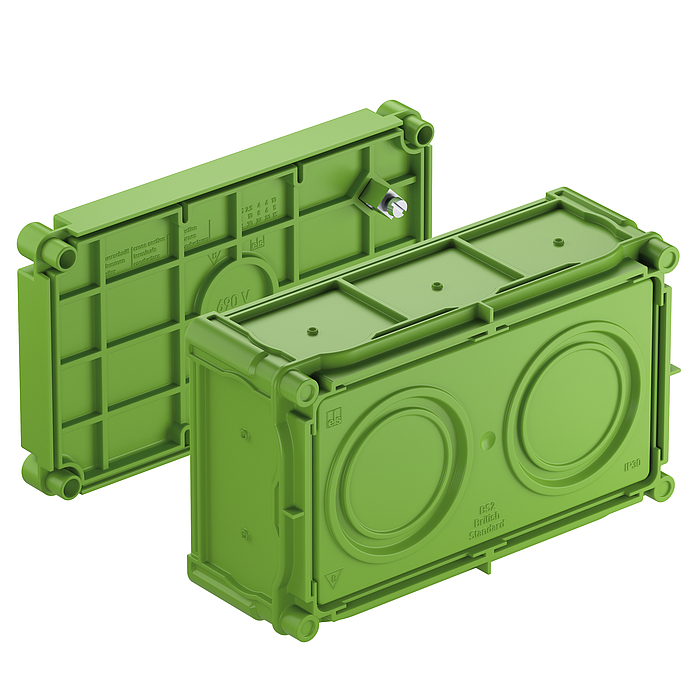

Boîte d'intégration d'appareil
Boîte d'intégration d'appareil, Boîte 2 entrées pour encastrement d'appareil "British Standard", distance entre vis 120,6 mm (4 3/4 pouces), avec indice de protection IP30, Tension nominale d'isolement: 400V AC, sans halogène

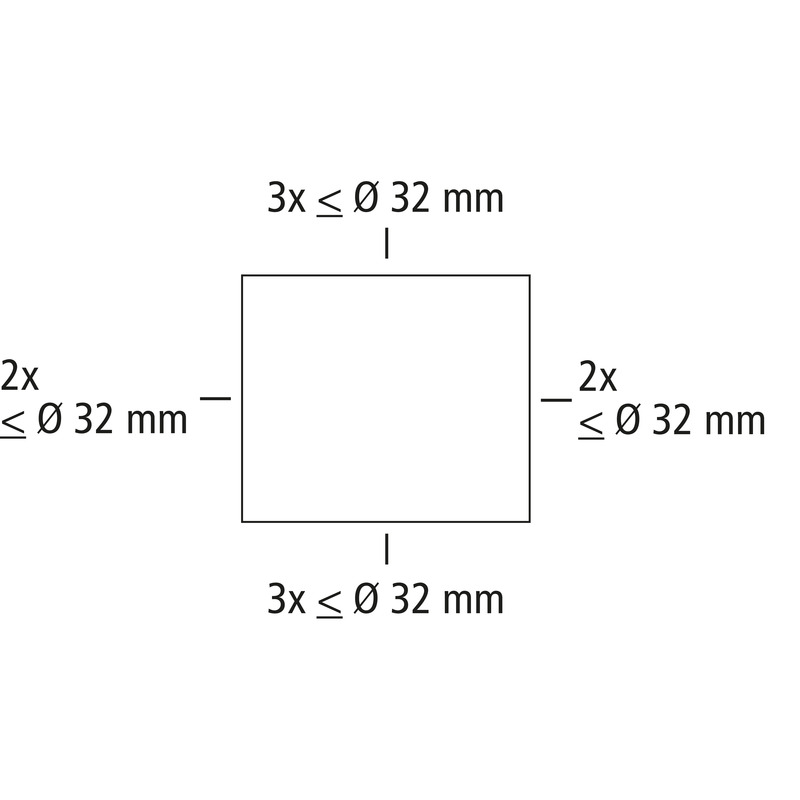

Fxation par collage ou cloutage, Membrane pour le perçage, Plage d'étanchéité M16 - M32, compatible avec une barre de support
Accessoires joints:
Vis de mise à la terre
| Tension nominale d'isolement CA | 400 V |
|---|---|
| Type de protection | IP30 |
| Adapté à | Constructions en coffrages béton |
| UL Type Rating | n.i. |
| Couleur de la partie inférieure | vert jaune |
|---|---|
| Couleur de la partie supérieure | vert |
| Largeur | 86 mm |
|---|---|
| Longueur | 146 mm |
| Hauteur | 60 mm |
| Longueur intérieure | 128 mm |
| Largeur intérieure | 68 mm |
| Hauteur intérieure | 37 mm |
| Poids | 0.113 kg |
| sans halogène | oui |
|---|---|
| Classe d'inflammabilité selon UL94 | HB |
| Résistance du filament | 650 °C (EN 60695-2-11) |
| Type de fixation | Fxation par collage ou cloutage |
|---|
| Humidité relative de l'air max. 25 °C | - % |
|---|---|
| Humidité relative de l'air max. 40°C | 50 % |
| Température ambiante min. | -25 °C |
| Température ambiante max. | 40 °C |
| Température ambiante 24h | 35 °C |
| EAN | 4013902603978 |
|---|---|
| Classe ETIM | EC002601 |
| Numéro de tarif des douanes | 39269097 |
| Quantité de commande minimale | 1 |
| Matériau de la partie inférieure | Plastique |
|---|---|
| Matériau de la partie supérieure | Polypropylène |
| EAN / GTIN | 4013902603985 |
|---|---|
| Largeur | 0.437 m |
| Poids | 3.724 kg |
| Hauteur | 0.212 m |
| Quantité | 30 Pièces |
| Profondeur | 0.317 m |
| EAN / GTIN | 4013902603992 |
|---|---|
| Largeur | 0.8 m |
| Poids | 203.2 kg |
| Hauteur | 1.85 m |
| Quantité | 1440 Pièces |
| Profondeur | 1.2 m |
| EAN / GTIN | 4013902603978 |
|---|---|
| Largeur | 0.086 m |
| Poids | 0.113 kg |
| Hauteur | 0.06 m |
| Quantité | 1 Pièces |
| Profondeur | 0.146 m |
