#97700201 | Dimensions: 116 x 111 x 61 mm

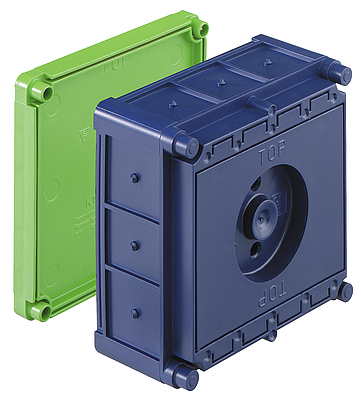

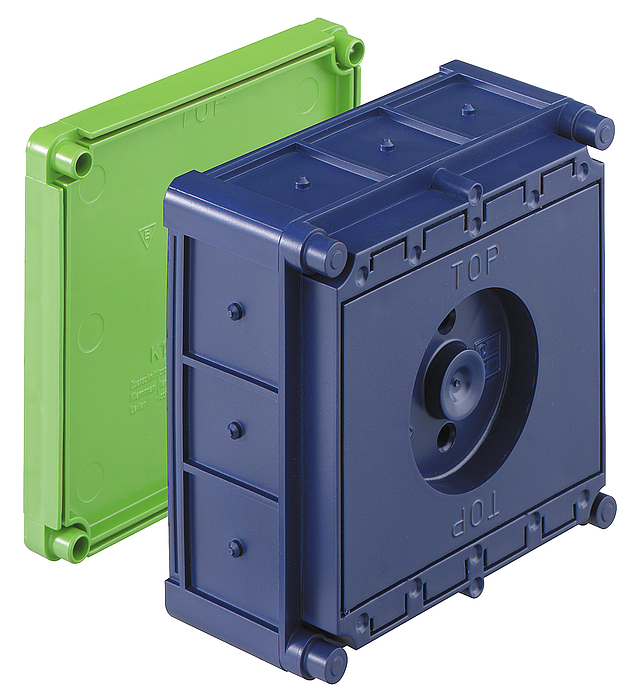

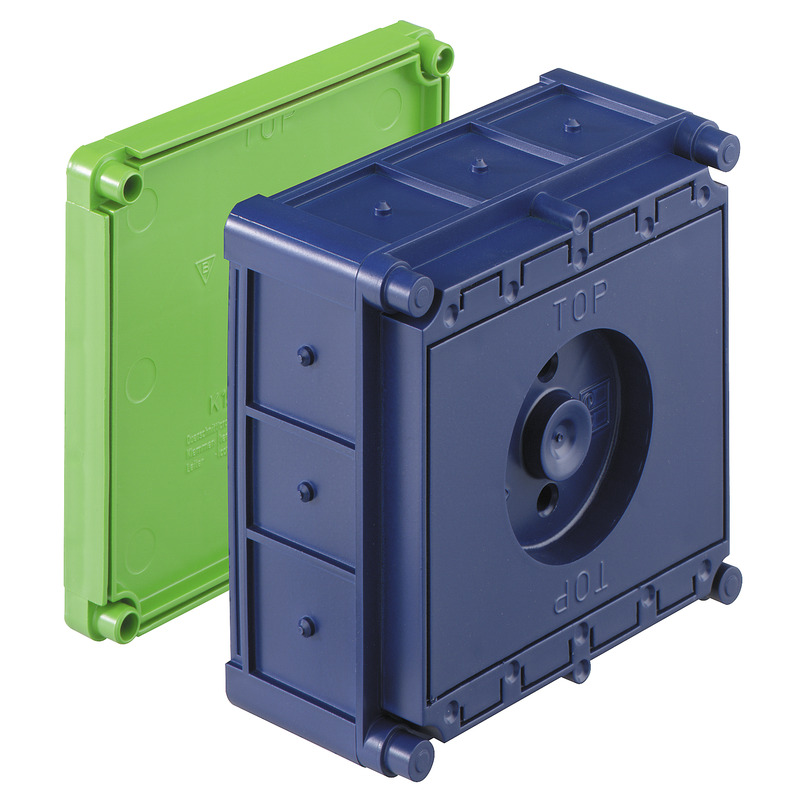

Boîtier de montage

K15 EK

Boîtier de montage, convient comme boîtier de raccordement avec vaste espace de raccordement, distance entre vis 2 x 83,5 (3 9/32 pouces) et 1 x 100 mm, conforme à la norme AFI, pour...

Connectez-vous pour voir le prix

Se souvenir du produit

Libellé

Boîtier de montage, convient comme boîtier de raccordement avec vaste espace de raccordement, distance entre vis 2 x 83,5 (3 9/32 pouces) et 1 x 100 mm, conforme à la norme AFI, pour encastrement d'appareil « American Standard", selon NEMA Publ. NO.OS 1, correspond à « 4square box » pour 2 appareils, combinable, avec indice de protection IP30, Tension nominale d'isolement: 400V AC, sans halogène

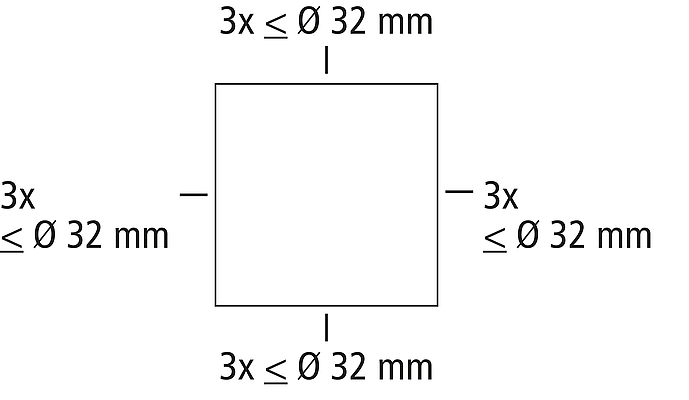

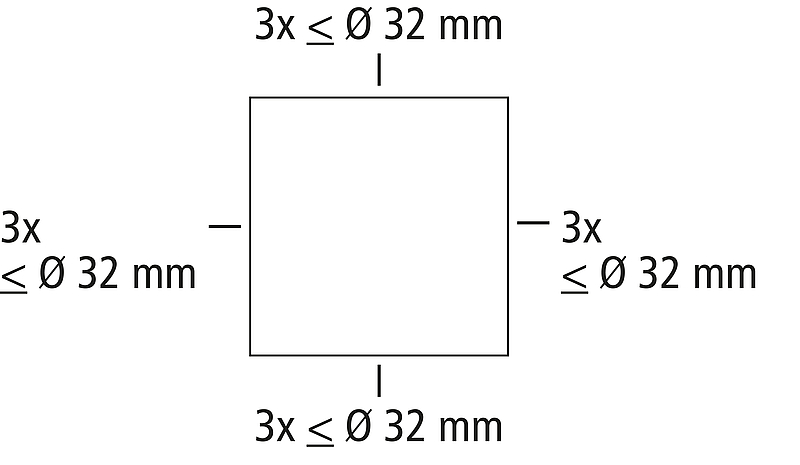

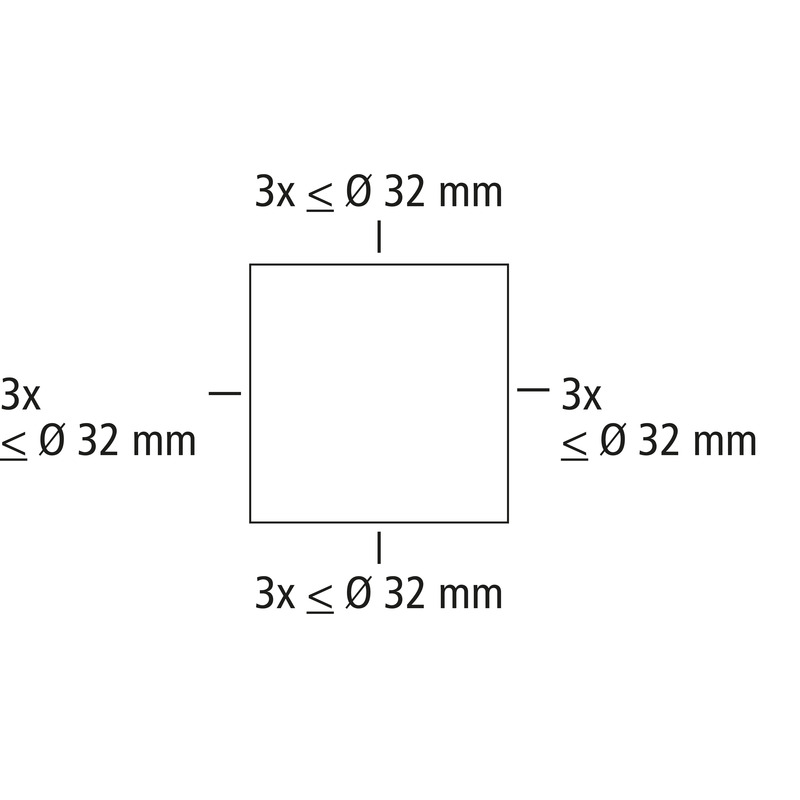

pour aimant de fixation Spelsberg HM-UNI (97929901), Fiwation magnétique ou par cloutage, Membrane pour le perçage, Plage d'étanchéité M16 - M32, compatible avec une barre de support

Données techniques

Propriétés électriques

Tension nominale d'isolement CA	400 V
Type de protection	IP30
Adapté à	Constructions en coffrages béton
UL Type Rating	n.i.

Couleurs

Couleur de la partie supérieure	autres

Dimensions

Largeur	116 mm
Longueur	111 mm
Hauteur	61 mm
Poids	0.1016 kg

Propriétés du matériel

sans halogène	oui
Classe d'inflammabilité selon UL94	HB
Résistance du filament	650 °C (EN 60695-2-11)

Propriétés mécaniques

Type de fixation	Fiwation magnétique ou par cloutage

Conditions ambiantes

Humidité relative de l'air max. 25 °C	- %
Humidité relative de l'air max. 40°C	50 %
Température ambiante min.	-25 °C
Température ambiante max.	40 °C
Température ambiante 24h	35 °C

Sales Information

EAN	4013902200078
Classe ETIM	EC002601
Numéro de tarif des douanes	39269097
Quantité de commande minimale	30

Matériau

Matériau de la partie inférieure	Polypropylène
Matériau de la partie supérieure	Polypropylène

Données logistiques

Carton dèmballage

EAN / GTIN	4013902348497
Largeur	0.372 m
Poids	3.438 kg
Hauteur	0.372 m
Quantité	30 Pièces
Profondeur	0.262 m

Palette

EAN / GTIN	4013902348503
Largeur	0.8 m
Poids	141.768 kg
Hauteur	1.65 m
Quantité	1080 Pièces
Profondeur	1.2 m

Pièce

EAN / GTIN	4013902200078
Largeur	0.116 m
Poids	0.1016 kg
Hauteur	0.061 m
Quantité	1 Pièces
Profondeur	0.111 m
