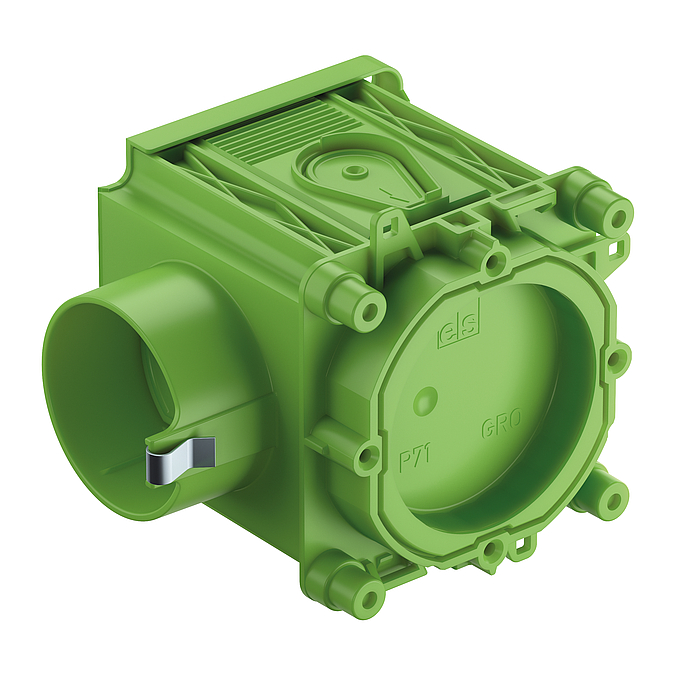

Boîte pour grand tube

P 71 GRO

Référence produit: 98407501 | Dimensions: 71 x 71 x 76,5 mm

Boîte pour grand tube, spécialement concus pour fabrication en usine, 1 partie, diamètre 60 mm Ø, 4 dômes à visser avec distance entre vis 60 mm, combinable, convient aussi pour le double coffrage, combinable avec distance standard 71 mm, avec indice de protection IP30, Tension nominale d'isolement: 400V AC, Certifié selon VDE (DIN EN 60670-1/-22 (VDE 0606-1/-22)), sans halogène

avec un plus grand espace de raccordement, pour aimant de fixation 50 mm HM-UNI (97929901), Fixation magnétique, Adaptateur tube intégré et adaptateur tube supplémentaire avec membrane Easy-Cut, Plage d'étanchéité M32 - M40, compatible avec une barre de support

Propriétés électriques

Tension nominale d'isolement CA	400 V
Type de protection	IP30
Adapté à	Constructions en coffrages béton
UL Type Rating	n.i.

Dimensions

Largeur	71 mm
Longueur	71 mm
Hauteur	76.5 mm
Hauteur intérieure	72.9 mm

Propriétés du matériel

sans halogène	oui
Classe d'inflammabilité selon UL94	HB
Résistance du filament selon EN 60695-2-11	650 °C
Qualité industrielle	non

Propriétés mécaniques

Type de fixation	Fixation magnétique

Conditions ambiantes

Humidité relative de l'air max. 40°C	50 %
Température ambiante min.	-25 °C
Température ambiante max.	40 °C
Température ambiante 24h	35 °C

Matériau

Matériau de la partie inférieure	Plastique
Matériau de la partie supérieure	Polypropylène

Certificats

Marque de contrôle	VDE (DIN EN 60670-1/-22 (VDE 0606-1/-22))

Télécharger la fiche de données

Télécharger la fiche de données

Instructions de montage

Instructions de montage DE	pdf (913 Ko)
Instructions de montage EN	pdf (914 Ko)
Instructions de montage FR	pdf (914 Ko)
Instructions de montage NL	pdf (913 Ko)
Instructions de montage ES	pdf (914 Ko)

Fiche cotée

Plan dimensionnel	pdf (308 Ko)
Plan dimensionnel	dxf (3 Mo)
Plan dimensionnel	dwg (638 Ko)
Plan dimensionnel	jpg (1 Mo)

Certificat

VDE Certificat (DIN EN 60670) DE/EN	pdf (627 Ko)
UKCA Explication EN	pdf (49 Ko)
CE Explication DE/EN/FR	pdf (62 Ko)
CE Explication DE/EN/PL	pdf (74 Ko)
