#98000201 | Dimensions: 142 x 142 x 70 mm

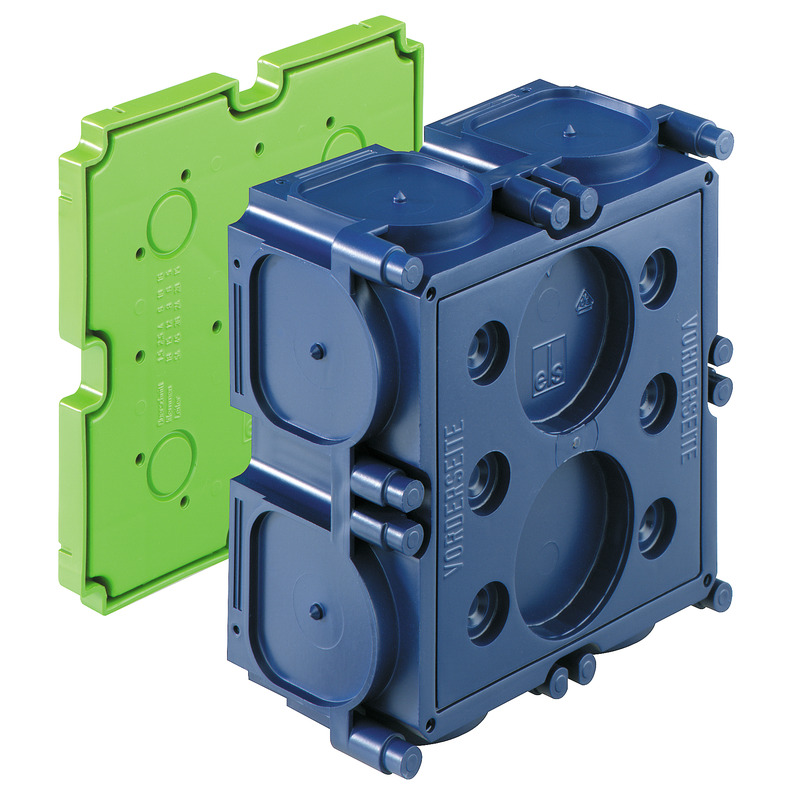

Boîtier de montage

K3 EK

Connectez-vous pour voir le prix

Libellé

Boîtier de montage, convient au raccordement d’un bornier de téléphone 20 pôles ou en tant que boîtier de transfert de téléphone selon DIN 47614-615, combinable, avec indice de protection IP30, Tension nominale d'isolement: 400V AC, Certifié selon VDE (DIN EN 50085-1 (VDE 0604-1)), sans halogène

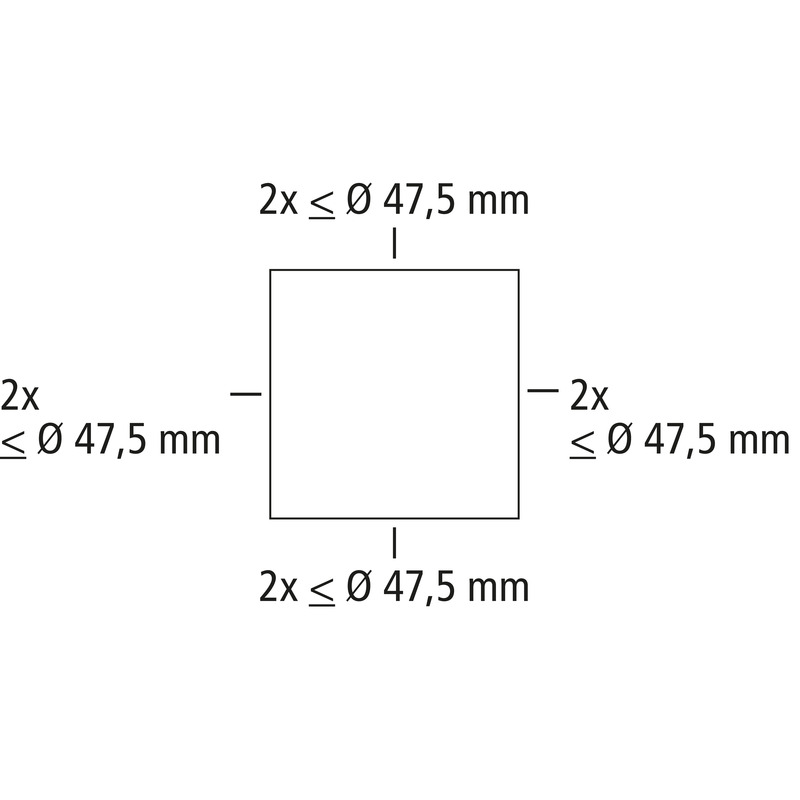

pour aimant de fixation Spelsberg HM-UNI (97929901), Fiwation magnétique ou par cloutage, Membrane pour le perçage, Plage d'étanchéité M16 - M50, compatible avec une barre de support

Données techniques

Propriétés électriques

Tension nominale d'isolement CA	400 V
Type de protection	IP30
Adapté à	Constructions en coffrages béton
UL Type Rating	n.i.

Couleurs

Couleur de la partie supérieure	autres

Dimensions

Largeur	142 mm
Longueur	142 mm
Hauteur	70 mm
Poids	0.17 kg

Propriétés du matériel

sans halogène	oui
Classe d'inflammabilité selon UL94	HB
Résistance du filament	650 °C (EN 60695-2-11)

Propriétés mécaniques

Type de fixation	Fiwation magnétique ou par cloutage

Conditions ambiantes

Humidité relative de l'air max. 25 °C	- %
Humidité relative de l'air max. 40°C	50 %
Température ambiante min.	-25 °C
Température ambiante max.	40 °C
Température ambiante 24h	35 °C

Sales Information

EAN	4013902200108
Classe ETIM	EC002601
Numéro de tarif des douanes	39269097
Quantité de commande minimale	15

Matériau

Matériau de la partie inférieure	Polypropylène
Matériau de la partie supérieure	Polypropylène

Certificats

Marque de contrôle	VDE (DIN EN 50085-1 (VDE 0604-1))

Données logistiques

Carton dèmballage

EAN / GTIN	4013902350056
Largeur	0.437 m
Poids	2.935 kg
Hauteur	0.212 m
Quantité	15 Pièces
Profondeur	0.317 m

Palette

EAN / GTIN	4013902350063
Largeur	0.8 m
Poids	158.88 kg
Hauteur	1.85 m
Quantité	720 Pièces
Profondeur	1.2 m

Pièce

EAN / GTIN	4013902200108
Largeur	0.142 m
Poids	0.17 kg
Hauteur	0.07 m
Quantité	1 Pièces
Profondeur	0.142 m
