#97186501 | Dimensions: 71 x 71 x 68 mm

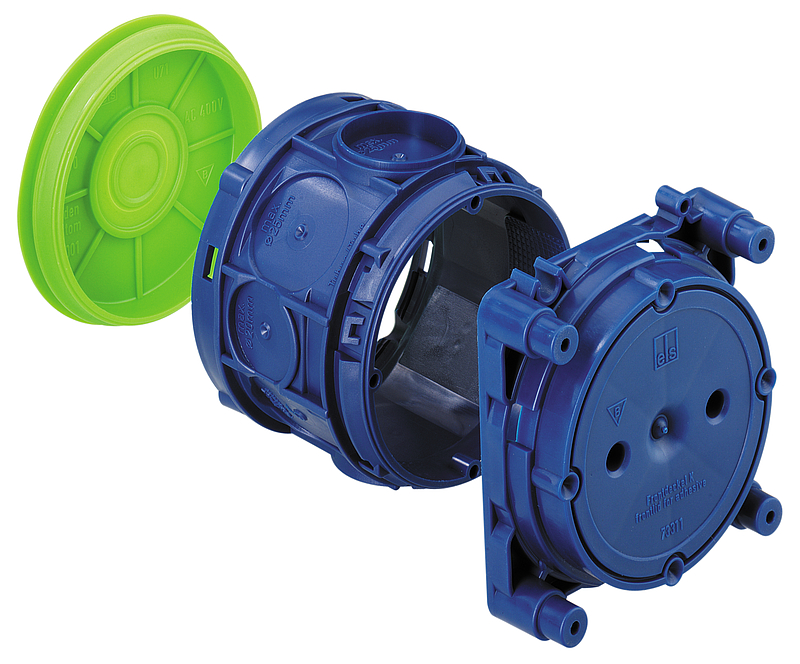

Boîtier de raccordement d'appareil

U 71 K GVD-3

Connectez-vous pour voir le prix

Libellé

Boîtier de raccordement d'appareil, également dans usines de préfabrication, 4 dômes à visser, distance entre vis 60 mm, combinable avec distance standard 71 mm, jonctions de lignes entièrement isolée, convient pour tous les types de coffrage et pour le double coffrage, avec indice de protection IP30, Tension nominale d'isolement: 400V AC, Certifié selon VDE (DIN EN 60670-1/-22 (VDE 0606-1/-22)), sans halogène

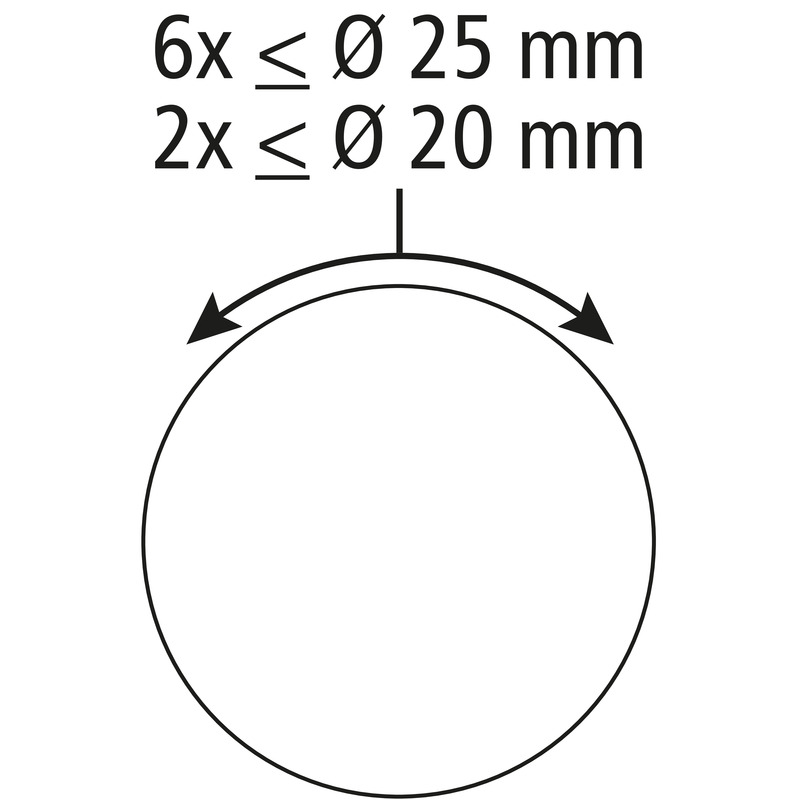

3 parties, Fxation par collage ou cloutage, Membrane pour le perçage, Plage d'étanchéité M16 - M25, compatible avec une barre de support

Données techniques

Propriétés électriques

Tension nominale d'isolement CA	400 V
Type de protection	IP30
Adapté à	Constructions en coffrages béton
UL Type Rating	n.i.

Couleurs

Couleur de la partie supérieure	autres

Dimensions

Largeur	71 mm
Longueur	71 mm
Hauteur	68 mm
Poids	0.048 kg

Propriétés du matériel

sans halogène	oui
Classe d'inflammabilité selon UL94	HB
Résistance du filament	650 °C (EN 60695-2-11)

Propriétés mécaniques

Type de fixation	Fxation par collage ou cloutage

Conditions ambiantes

Humidité relative de l'air max. 25 °C	- %
Humidité relative de l'air max. 40°C	50 %
Température ambiante min.	-25 °C
Température ambiante max.	40 °C
Température ambiante 24h	35 °C

Sales Information

EAN	4013902877034
Classe ETIM	EC002601
Numéro de tarif des douanes	39269097
Quantité de commande minimale	1

Matériau

Matériau de la partie inférieure	Polypropylène
Matériau de la partie supérieure	Polypropylène

Certificats

Marque de contrôle	VDE (DIN EN 60670-1/-22 (VDE 0606-1/-22))

Données logistiques

Carton dèmballage

EAN / GTIN	4013902347384
Largeur	0.493 m
Poids	4.32 kg
Hauteur	0.356 m
Quantité	80 Pièces
Profondeur	0.293 m

Palette

EAN / GTIN	4013902347391
Largeur	0.8 m
Poids	59.04 kg
Hauteur	1.92 m
Quantité	960 Pièces
Profondeur	1.2 m

Pièce

EAN / GTIN	4013902877034
Largeur	0.071 m
Poids	0.048 kg
Hauteur	0.068 m
Quantité	1 Pièces
Profondeur	0.071 m

Téléchargements

Données de planification

Texte d'appel d'offres

Données CAD

Données BIM
