Cet article est archivé !

#97154901 | Dimensions: 71 x 71 x 106 mm

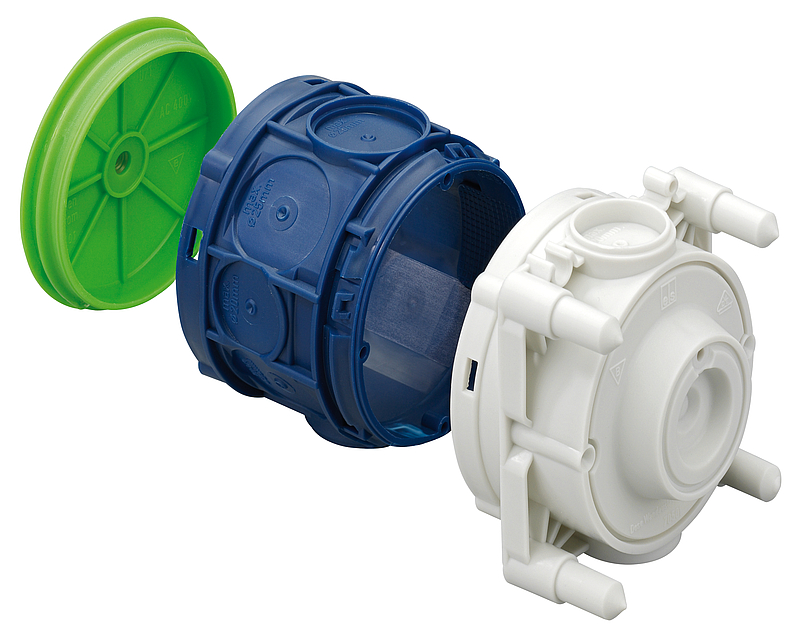

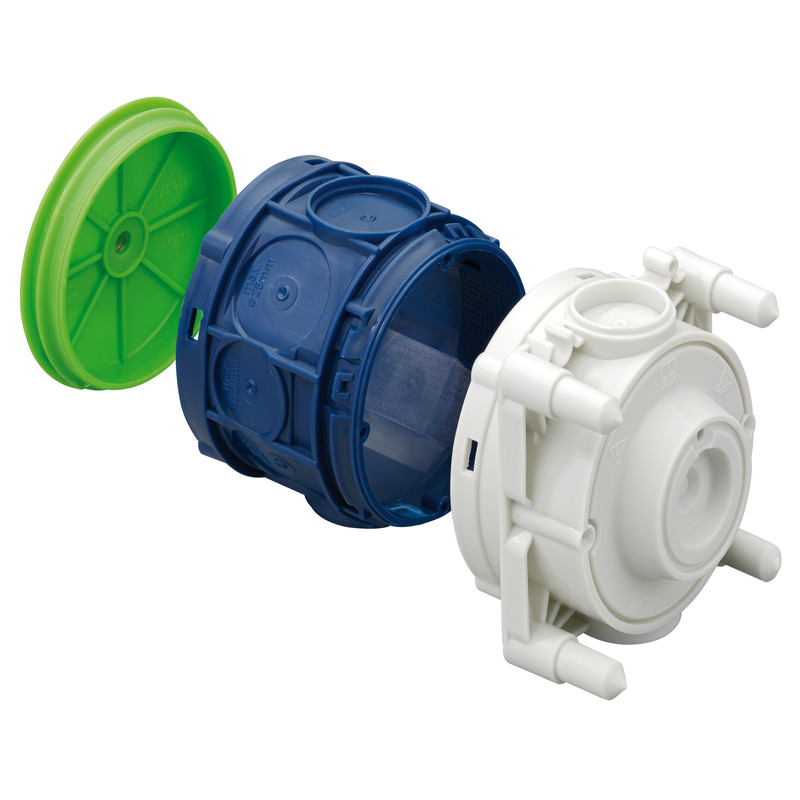

Boîte de raccordement de luminaire de plafond

U 71 DAD-3

Boîte de raccordement de luminaire de plafond, avec indice de protection IP30, Tension nominale d'isolement: 400V AC, sans halogène

Connectez-vous pour voir le prix

Libellé

Boîte de raccordement de luminaire de plafond, avec indice de protection IP30, Tension nominale d'isolement: 400V AC, sans halogène

en 3 parties, convient pour tous les types de coffrage et le contre-coffrage, hauteur 106 mm, avec manchon fileté M5 pour la réception d'un crochet de plafond

Données techniques

Propriétés électriques

Tension nominale d'isolement CA	400 V
Type de protection	IP30
UL Type Rating	n.i.

Couleurs

Couleur de la partie supérieure	autres

Dimensions

Largeur	71 mm
Longueur	71 mm
Hauteur	106 mm
Poids	0.048 kg

Propriétés du matériel

sans halogène	oui
Classe d'inflammabilité selon UL94	HB
Résistance du filament	650 °C (EN 60695-2-11)

Conditions ambiantes

Humidité relative de l'air max. 25 °C	- %
Humidité relative de l'air max. 40°C	50 %
Température ambiante min.	-25 °C
Température ambiante max.	40 °C
Température ambiante 24h	35 °C

Sales Information

Classe ETIM	EC002601
Numéro de tarif des douanes	39269097

Matériau

Matériau de la partie inférieure	Polypropylène
Matériau de la partie supérieure	Polypropylène

Téléchargements

Données de planification

Texte d'appel d'offres

Accessoires

CouvercleWAD VD

Couvercle

WAD VD

Numéro de produit 97056201

2 parties, couvercle de fermeture blanc, 35 mm de Ø, en tant que...

Couvercle pour boîte de raccordement, matériau retardateur de combustion, blanc

Crochet à visserDH 90-M5

Crochet à visser

DH 90-M5

Numéro de produit 97912201

90 mm

Crochet à visser en métal, isolé, avec filetage M5 pour boîte de plafond

Crochet à visserDH 100-M5

Crochet à visser

DH 100-M5

Numéro de produit 97911901

100 mm

Crochet à visser en métal, isolé, avec filetage M5 pour boîte de plafond

Foret étagéLFR

Foret étagé

LFR

Numéro de produit 19599501

Ouverture de passage : M16-32, perçage : 16,5-32,5 mm

Foret étagé

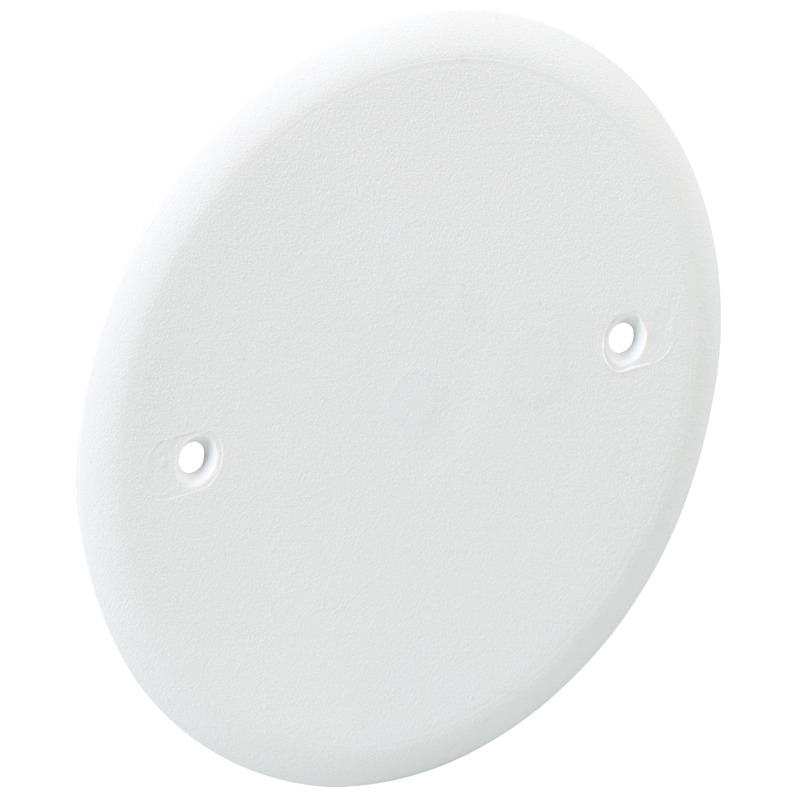

CouvercleHW VD-60

Couvercle

HW VD-60

Numéro de produit 92510101

pour types HW 035 / HW 050 / HW 065, Distance de vissage 60 mm

Couvercle pour boîte de raccordement, Polystyrène, matériau retardateur de combustion, blanc

Raccord de tubeRVB 20

Raccord de tube

RVB 20

Numéro de produit 97022001

pour tubes lisses et annelés M20

Raccord de tube (sans tube), avec serre-câble, gris, pour tubes d'installation électrique métriques,...

Raccord de tubeRVB 25

Raccord de tube

RVB 25

Numéro de produit 97022501

pour tubes annelés M25

Raccord de tube (sans tube), avec serre-câble, gris, pour tubes d'installation électrique métriques,...

Raccord de tubeRVB 32

Raccord de tube

RVB 32

Numéro de produit 97023201

pour tubes annelés M32

Raccord de tube (sans tube), avec serre-câble, gris, pour tubes d'installation électrique métriques,...

Raccord de tubeRVB 40

Raccord de tube

RVB 40

Numéro de produit 97024001

pour tubes annelés M40

Raccord de tube (sans tube), avec serre-câble, gris, pour tubes d'installation électrique métriques,...

CouplageU 71 KP-M5

Couplage

U 71 KP-M5

Numéro de produit 97174801

(convient uniquement à la gamme U 71)

Couplage avec douille filetée M5, convient pour boîtes U 71 et socle aveugle à aimant ou à coller

Pince à perforerIBT LZA-OE

Pince à perforer

IBT LZA-OE

Numéro de produit 97810001

sans poinçon

Pince à perforer, outil de perçage pour réalisation d'entrées précises dans les boîtes béton,...

Pince à perforerIBT LZA-18

Pince à perforer

IBT LZA-18

Numéro de produit 97811801

avec poinçon 18 mm pour tube M20

Pince à perforer, outil de perçage pour réalisation d'entrées précises dans les boîtes béton,...

Pince à perforerIBT LZA-23

Pince à perforer

IBT LZA-23

Numéro de produit 97812301

avec poinçon 23 mm pour tube M25

Pince à perforer, outil de perçage pour réalisation d'entrées précises dans les boîtes béton,...

Outil de poinçonnageIBT STE-LST/14

Outil de poinçonnage

IBT STE-LST/14

Numéro de produit 97881401

Outils de poinçonnage pour poinçonneuse LST

Outil de poinçonnageIBT STE-LST/18

Outil de poinçonnage

IBT STE-LST/18

Numéro de produit 97881801

Outils de poinçonnage pour poinçonneuse LST

Outil de poinçonnageIBT STE-LST/23

Outil de poinçonnage

IBT STE-LST/23

Numéro de produit 97882301

Outils de poinçonnage pour poinçonneuse LST

Outil de poinçonnageIBT STE-LST/30

Outil de poinçonnage

IBT STE-LST/30

Numéro de produit 97883001

Outils de poinçonnage pour poinçonneuse LST

Outil de poinçonnageIBT STE-LST/39

Outil de poinçonnage

IBT STE-LST/39

Numéro de produit 97883901

Outils de poinçonnage pour poinçonneuse LST

Outil de poinçonnageIBT STE-LZA/14

Outil de poinçonnage

IBT STE-LZA/14

Numéro de produit 97891401

Poinçons pour remplacement ou pour complément, pour la pince à estamper IBT LZA

Outil de poinçonnageIBT STE-LZA/18

Outil de poinçonnage

IBT STE-LZA/18

Numéro de produit 97891801

Poinçons pour remplacement ou pour complément, pour la pince à estamper IBT LZA

Outil de poinçonnageIBT STE-LZA/23

Outil de poinçonnage

IBT STE-LZA/23

Numéro de produit 97892301

Poinçons pour remplacement ou pour complément, pour la pince à estamper IBT LZA

CouvercleU 71 VDF

Couvercle

U 71 VDF

Numéro de produit 97910201

avec vis de fixation

Couvercle pour boîte de raccordement, matériau retardateur de combustion, blanc

CouvercleU 71 VDS

Couvercle

U 71 VDS

Numéro de produit 97910401

Couvercle pour boîte de raccordement, matériau retardateur de combustion, blanc

Vis de montageES-10

Vis de montage

ES-10

Numéro de produit 97910501

3,1 x 10 mm

Vis d'appareil, remplacement pour la fixation d'appareils dans les boîtes pour paroi creuse

Vis de montageES-18

Vis de montage

ES-18

Numéro de produit 97910601

3,1 x 18 mm

Vis d'appareil, remplacement pour la fixation d'appareils dans les boîtes pour paroi creuse

Vis de montageES-25

Vis de montage

ES-25

Numéro de produit 97910701

3,1 x 25 mm

Vis d'appareil, remplacement pour la fixation d'appareils dans les boîtes pour paroi creuse

Fond filetéGWB

Fond fileté

GWB

Numéro de produit 97911001

avec manchon fileté M5 pour la réception d'un crochet de plafond,...

Fond fileté M5

Mandrin d'écartementWED

Mandrin d'écartement

WED

Numéro de produit 97915501

Surlargeur 9-25 mm Ø

Mandrin d'écartement, aide au montage pour l'entrée de tube

CouplageVBN

Couplage

VBN

Numéro de produit 97921001

( Prise pour appareil U 71 97104502)

Couplages servant de joint et de traversée de ligne pour un écartement de 71 mm

Accessoires IBTVB 71

Accessoires IBT

VB 71

Numéro de produit 97921201

pour distance 71 mm

Lunettes d'interconnexion pour la combinaison de boîtes en cas de charge extrême

Accessoires IBTVB 80/85

Accessoires IBT

VB 80/85

Numéro de produit 97921301

pour distance 80 et 85 mm

Lunettes d'interconnexion pour la combinaison de boîtes en cas de charge extrême

Accessoires IBTVB 90

Accessoires IBT

VB 90

Numéro de produit 97921401

pour distance 90 mm

Lunettes d'interconnexion pour la combinaison de boîtes en cas de charge extrême

Accessoires IBTVB 105

Accessoires IBT

VB 105

Numéro de produit 97921501

pour distance 105 mm

Lunettes d'interconnexion pour la combinaison de boîtes en cas de charge extrême

Accessoires IBTNAS-AL

Accessoires IBT

NAS-AL

Numéro de produit 97924001

Clou à expansion, aluminium 40 mm, avec cheville plastique pour...

Clou de fixation pour coffrage en acier

Accessoires IBTNA-AL

Accessoires IBT

NA-AL

Numéro de produit 97924201

Clou en aluminium, longue de 40 mm, torsadé

Clou de fixation pour coffrage en bois /plastique, pour type de construction en béton coulé sur...

Accessoires IBTNA-AL/gl

Accessoires IBT

NA-AL/gl

Numéro de produit 97924301

Clou en aluminium, longue de 40 mm, lisse

Clou de fixation pour coffrage en bois /plastique, pour type de construction en béton coulé sur...

Accessoires IBTANSW

Accessoires IBT

ANSW

Numéro de produit 97926001

Vis à souder M6 x 10 mm, fixation économique et sûre de la boîte, sur...

Clou de fixation pour coffrage en acier

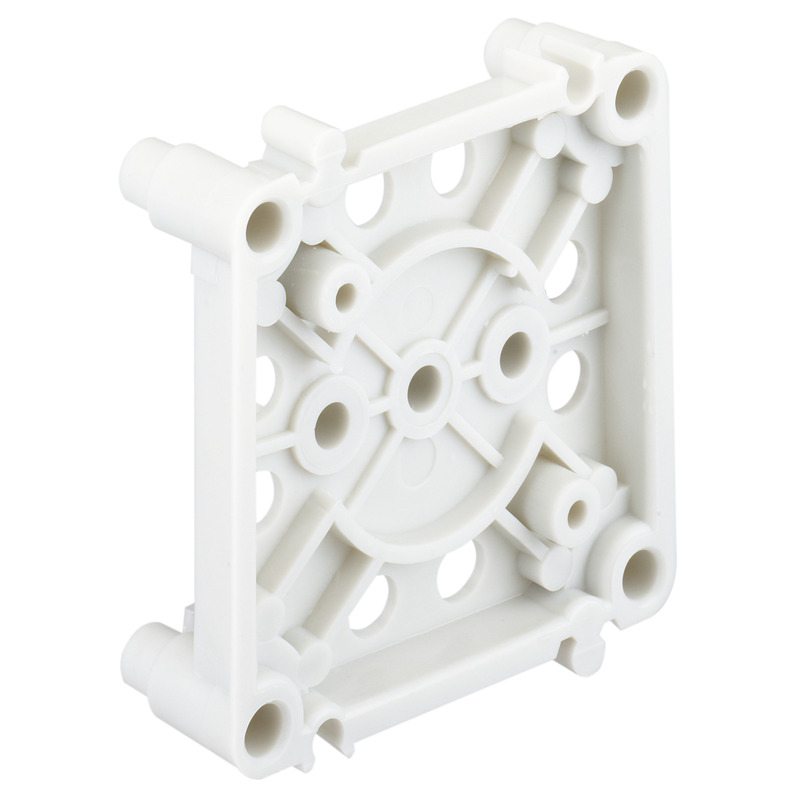

Socle borgneU 71 BSK-NA

Socle borgne

U 71 BSK-NA

Numéro de produit 97953001

Hauteur 25 mm pour fixation par clou

Socle borgne, Base pour supporter les boîtes IBT et les boîtiers sur double coffrage en liaison avec...

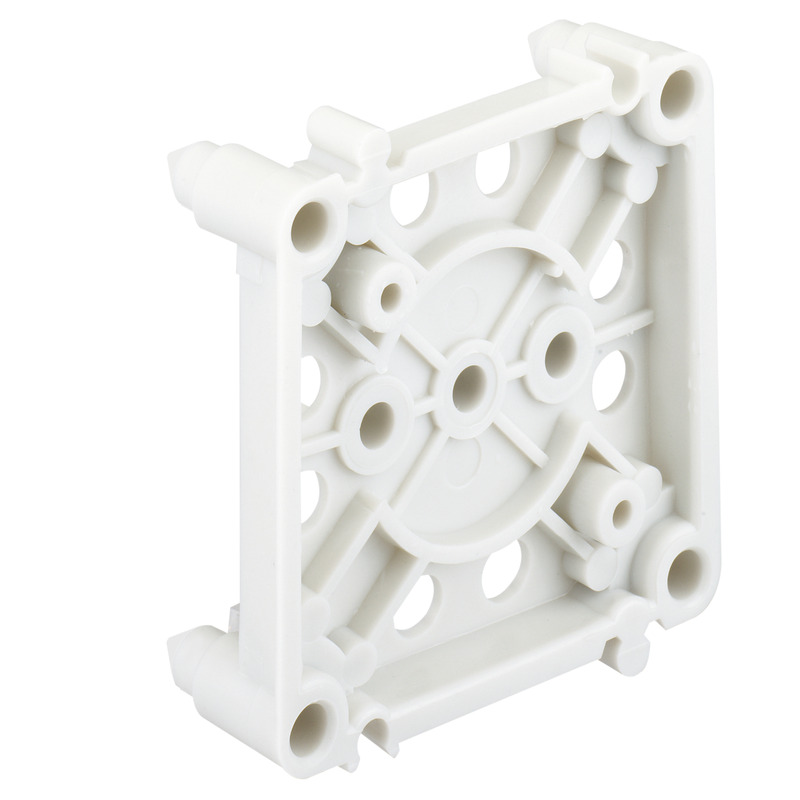

Socle borgneU 71 BSK-2

Socle borgne

U 71 BSK-2

Numéro de produit 97953002

Hauteur 25 mm pour béton apparent, visibilité mini. des pieds

Socle borgne, Base pour supporter les boîtes IBT et les boîtiers sur double coffrage en liaison avec...

Cartouche à insérerSTH-ELP

Cartouche à insérer

STH-ELP

Numéro de produit 97953601

Cartouche à insérer, 6 mm Ø, si une compensation de la tolérance de support est nécessaire, (en...

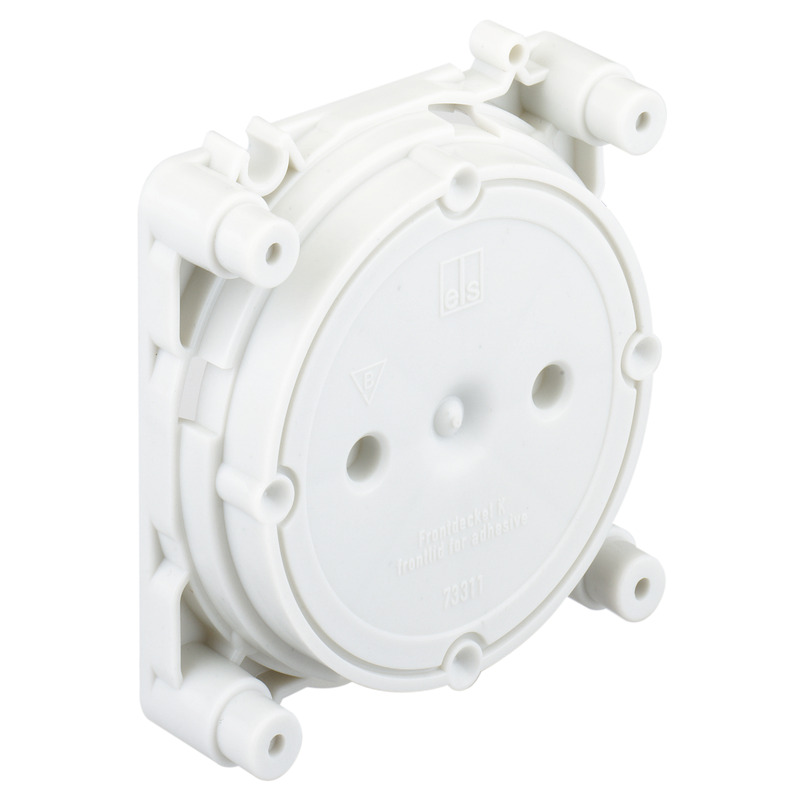

Socle borgneU 71 BSK-K

Socle borgne

U 71 BSK-K

Numéro de produit 97953801

Hauteur 21 mm pour fixation par collage

Socle borgne, Base pour supporter les boîtes IBT et les boîtiers sur double coffrage en liaison avec...

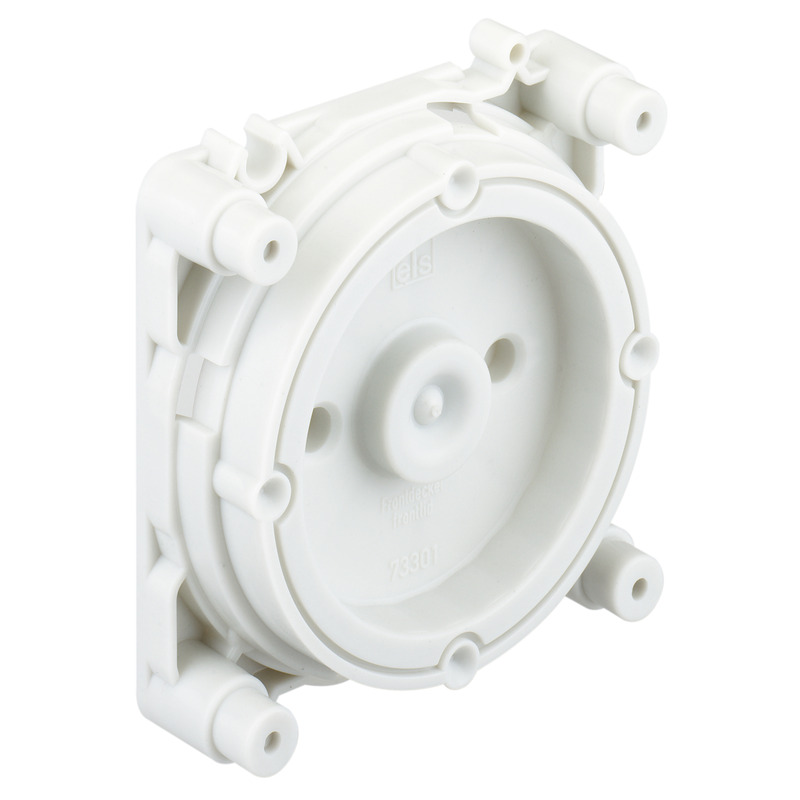

Socle borgneU 71 BSK

Socle borgne

U 71 BSK

Numéro de produit 97953901

Hauteur 21 mm pour fixation magnétique, trou magnétique, à enduire...

Socle borgne, Base pour supporter les boîtes IBT et les boîtiers sur double coffrage en liaison avec...

Barre supportSTH 70
