#97056001 | Dimensions: 71 x 71 x 48 mm

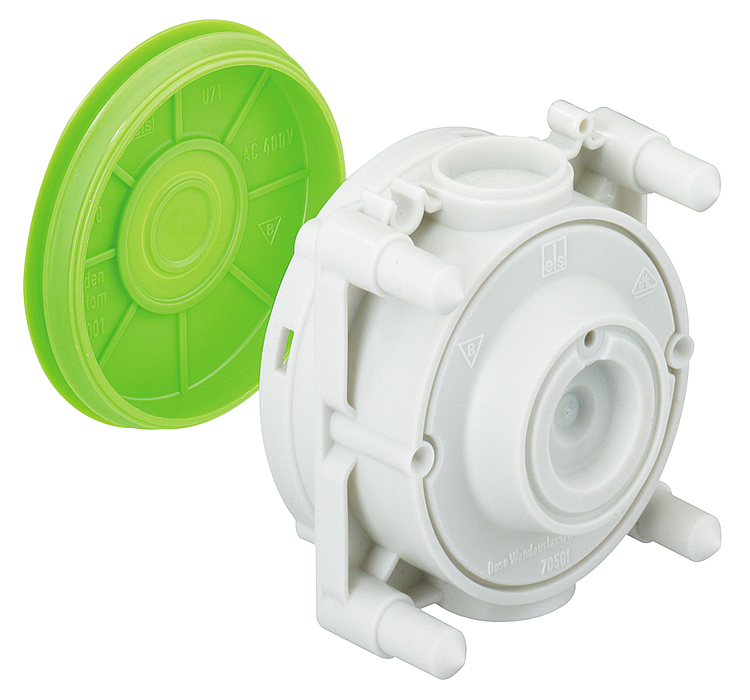

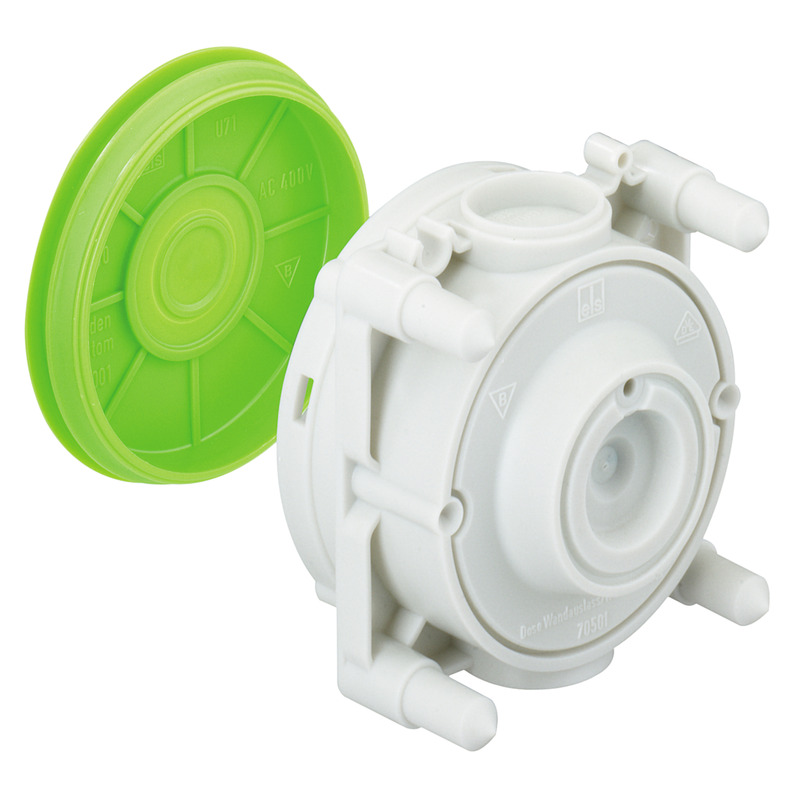

Boîte de sortie murale

WAD

Boîte de sortie murale, servant au raccordement des éclairages muraux selon VDE 0100, avec trou de vissage pour fixation d’éclairage, combinable, ouverture de sortie avant 35 mm, avec indice de...

Connectez-vous pour voir le prix

Se souvenir du produit

Libellé

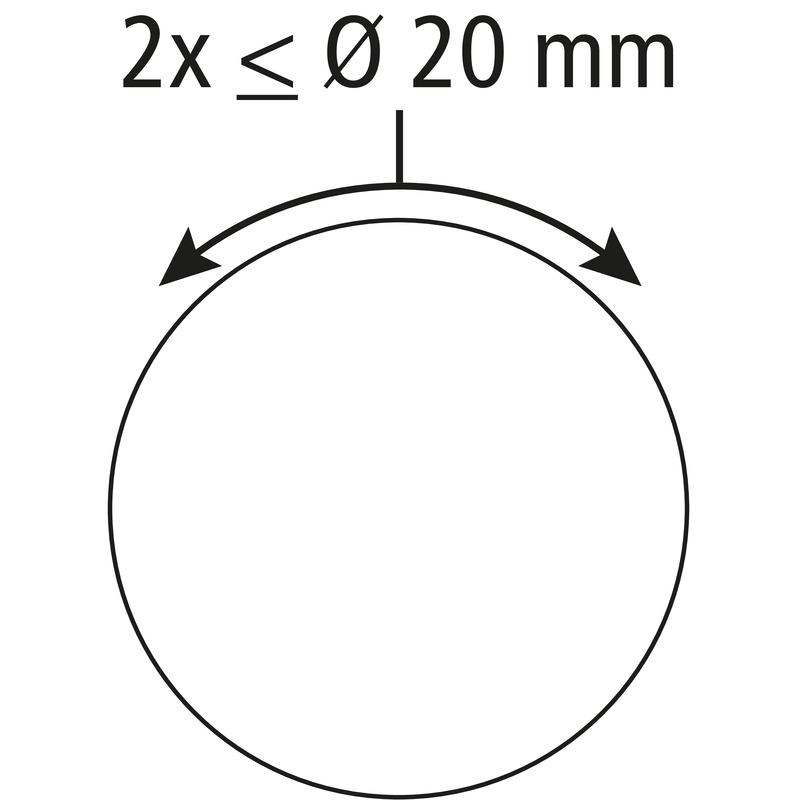

2 parties, convient pour tous les types de coffrage et le double coffrage, Fxation par collage ou cloutage, Membrane pour le perçage, Plage d'étanchéité M16 - M20, compatible avec une barre de support

Données techniques

Propriétés électriques

Tension nominale d'isolement CA	400 V
Type de protection	IP30
Adapté à	Constructions en coffrages béton
UL Type Rating	n.i.

Couleurs

Couleur de la partie supérieure	autres

Dimensions

Largeur	71 mm
Longueur	71 mm
Hauteur	48 mm
Poids	0.04 kg

Propriétés du matériel

sans halogène	oui
Classe d'inflammabilité selon UL94	HB
Résistance du filament	650 °C (EN 60695-2-11)

Propriétés mécaniques

Type de fixation	Fxation par collage ou cloutage

Conditions ambiantes

Humidité relative de l'air max. 25 °C	- %
Humidité relative de l'air max. 40°C	50 %
Température ambiante min.	-25 °C
Température ambiante max.	40 °C
Température ambiante 24h	35 °C

Sales Information

EAN	4013902180196
Classe ETIM	EC002601
Numéro de tarif des douanes	39269097
Quantité de commande minimale	1

Matériau

Matériau de la partie inférieure	Polypropylène
Matériau de la partie supérieure	Polypropylène

Données logistiques

Carton dèmballage

EAN / GTIN	4013902346844
Largeur	0.457 m
Poids	4.42 kg
Hauteur	0.432 m
Quantité	100 Pièces
Profondeur	0.23 m

Palette

EAN / GTIN	4013902346851
Largeur	0.8 m
Poids	141.76 kg
Hauteur	1.86 m
Quantité	2800 Pièces
Profondeur	1.2 m

Pièce

EAN / GTIN	4013902180196
Largeur	0.071 m
Poids	0.04 kg
Hauteur	0.048 m
Quantité	1 Pièces
Profondeur	0.071 m
