Nouveau

#73442405 | Dimensions: 290 x 407 x 124 mm

Coffrets modulaires

AK 24 - PE

Coffrets modulaires, avec indice de protection IP65, 2 Rangées, 24 Nombre de Modules disponibles, Tension de service nominale: 400V AC, Tension nominale d'isolement: 1000V AC, 1500V DC, Côté...

Connectez-vous pour voir le prix

Se souvenir du produit

Libellé

Coffrets modulaires, avec indice de protection IP65, 2 Rangées, 24 Nombre de Modules disponibles, Tension de service nominale: 400V AC, Tension nominale d'isolement: 1000V AC, 1500V DC, Côté haut: membranes d'entrée souples auto-étanches pour entrée de câbles sans outil, côté bas: estampages métriques pour entrées universelles de câbles avec presse-étoupes et/ou passe-câbles à double membrane, pour installations standard en intérieur

Rail à bornes PE avec 3 bornes à vis 2,5-16 mm² et 14 bornes Push-in 0,75-4 mm²

Accessoires joints:
Bouchons de fermeture, bandes de recouvrement et d'inscription

Highlights

- membranes d'entrée souples auto-étanches sur une face du coffret

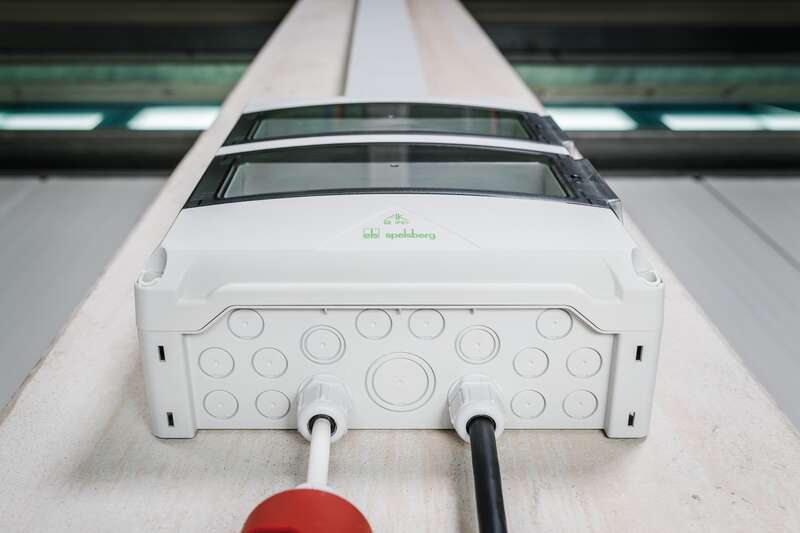

- estampages pour presse-étoupes ou passe-câbles à double membrane sur l'autre face du coffret
- coffret pivotant à 180°

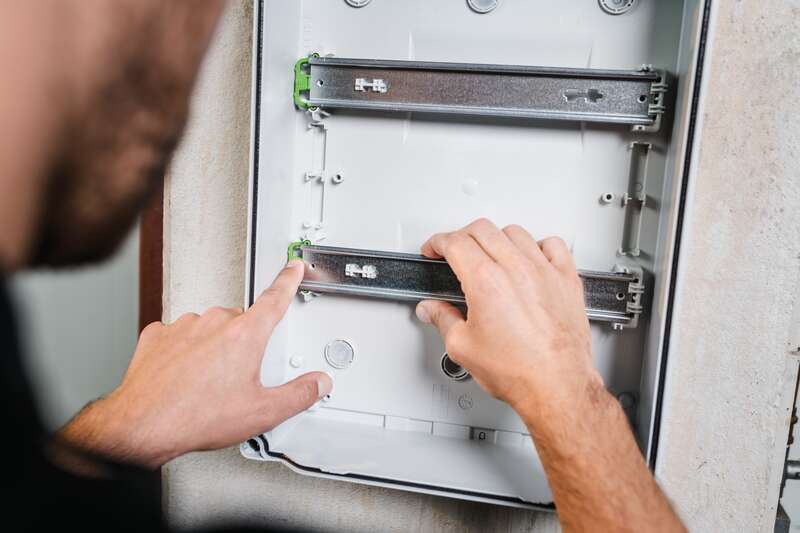

- rails DIN montables sans outil

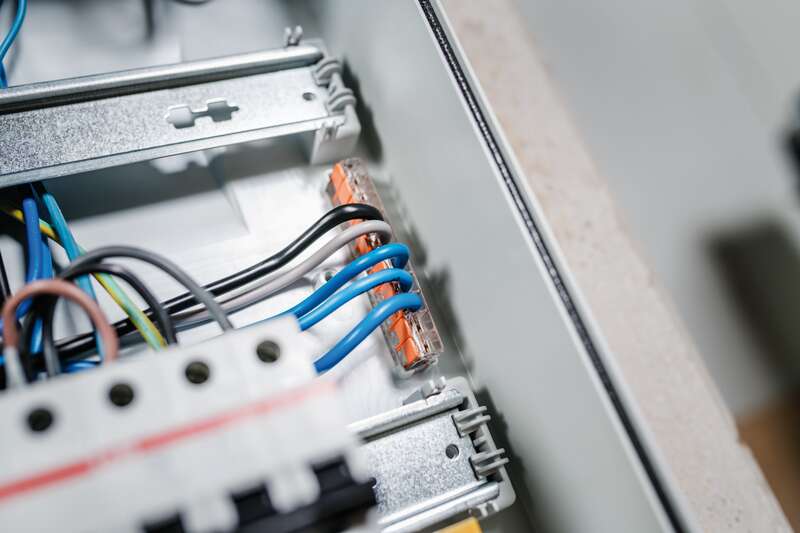

- supports pour bornes WAGO 221 à 5 pôles 6 mm² au fond du coffret

Données techniques

Propriétés électriques

Tension de service nominale AC	400 V
Tension nominale d'isolement CA	1000 V
Tension nominale d'isolement CC	1500 V
Classe de protection	II
Type de protection	IP65
ventilé	non
Nombre de séries	2
Nombre d’unités de division	24
Nombre d’unités de division par série	12
Courant assigné	125 Ampères
Type de bornes	sans vis
Avec borne N	non
Avec borne PE	oui
Avec espace de montage supplémentaire	non

Couleurs

Couleur de la partie inférieure	gris
Couleur de la partie supérieure	gris
Couleur de la fenêtre pivotante	Transparent

Dimensions

Largeur	290 mm
Longueur	407 mm
Hauteur	124 mm
Longueur intérieure	380 mm
Largeur intérieure	268 mm
Hauteur intérieure	85 mm
Poids	1.96 kg

Propriétés du matériel

Résistant aux UV	non
sans halogène	oui
Classe d'inflammabilité selon UL94	HB
Résistance du filament	650 °C (EN 60695-2-11)

Propriétés mécaniques

Type de fixation	Structure
Résistance aux chocs	IK08
Plombable	oui
Variante à bride	non
Juxtaposable	oui

Conditions ambiantes

Humidité relative de l'air max. 25 °C	95 %
Humidité relative de l'air max. 40°C	57 %
Température ambiante min.	-25 °C
Température ambiante max.	40 °C
Température ambiante 24h	35 °C
Lieu d’installation	Zone intérieure

Sales Information

EAN	4013902704767
Classe ETIM	EC000214
Numéro de tarif des douanes	85369095
Quantité de commande minimale	1

Matériau

Matériau de la partie inférieure	Polystyrène
Matériau de la partie supérieure	Polypropylène
Matériau de l’entrée	Élastomère thermoplastique
Matériau d'étanchéité	Polyuréthane
Matériau de la vis pour couvercle	Polyamide, renforcé aux fibres de verre
Matériau de la fenêtre pivotante	Polycarbonate

Données logistiques

Carton dèmballage

EAN / GTIN	4013902704767
Largeur	0.407 m
Poids	2.015 kg
Hauteur	0.129 m
Quantité	1 Pièces
Profondeur	0.299 m

Palette

EAN / GTIN	4013902704897
Largeur	0.8 m
Poids	167.08 kg
Hauteur	1.872 m
Quantité	72 Pièces
Profondeur	1.2 m

Téléchargements

Données de planification

Texte d'appel d'offres

Données CAD

Accessoires

Barrette de bornesAK 6/21 PE Nouveau

Barrette de bornes

AK 6/21 PE

Numéro de produit 73485101

Support de base avec rail à bornes PE avec 6 bornes à vis 2,5-16 mm²...

Barrettes de bornes comme bornes supplémentaires ou pour remplacement, à installer dans AK 24 et AK...

Barrette de bornesAK 3/14 PE Nouveau

Barrette de bornes

AK 3/14 PE

Numéro de produit 73485001

Support de base avec rail à bornes PE avec 3 bornes à vis 2,5-16 mm²...

Barrettes de bornes comme bornes supplémentaires ou pour remplacement, à installer dans AK 24 et AK...

PriseAK STD Nouveau

Prise

AK STD

Numéro de produit 73481501

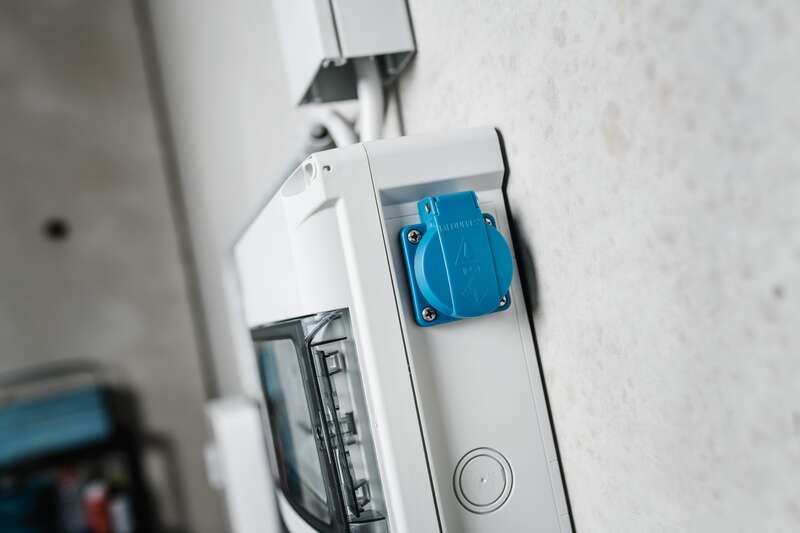

Schuko®, indice de protection IP54

Prise 16A, 230V pour montage latéral aux coffrets AK 24 et AK 36 (à partir de 10/2025)

Kit de fermeture rapideAK SV 24/36 Nouveau

Kit de fermeture rapide

AK SV 24/36

Numéro de produit 73481201

pour AK 24 et AK 36 (à partir de 10/2025)

Vis de fermeture rapide en tant que pièce de rechange, 1 set = 10 pièces.

Rail normaliséAK NS 24/36 Nouveau

Rail normalisé

AK NS 24/36

Numéro de produit 73481301

12 modules, incluant support rail DIN pour AK 24 et AK 36 (à partir de...

Rail normalisé comme rail chapeau 35 x 7,5 mm

Connecteur combinéAK KS 24/36 Nouveau

Connecteur combiné

AK KS 24/36

Numéro de produit 73481401

Raccord combiné ∅44,5 mm pour liaison latérale des coffrets AK 24 et AK 36 (à partir de 10/2025).

Volet rabattableAK KF 24/36 Nouveau

Volet rabattable

AK KF 24/36

Numéro de produit 73480501

AK 24 / AK 36 / AK 24 Basic / AK 36 Basic

Volet rabattable en tant que pièce détachée pour petits coffrets de distribution AK/AKi compacts

La partie supérieureAK 24 OT Nouveau

La partie supérieure

AK 24 OT

Numéro de produit 73481001

pour AK 24 (à partir de 10/2025), dimensions 290x407 mm

Pièce supérieure compacte AK en tant que pièce de rechange, avec volet rabattable et vis du...

SerrureAK SGA-1

Serrure

AK SGA-1

Numéro de produit 70610201

Mêmes fermetures

Serrure, pour montage sur fenêtres rabattables des coffrets de distribution AK, avec 2 clés et...

SerrureAK SGA-2

Serrure

AK SGA-2

Numéro de produit 70690201

Différentes fermetures, maxi. 10 fermetures différentes possibles

Serrure, pour montage sur fenêtres rabattables des coffrets de distribution AK, avec 2 clés et...
