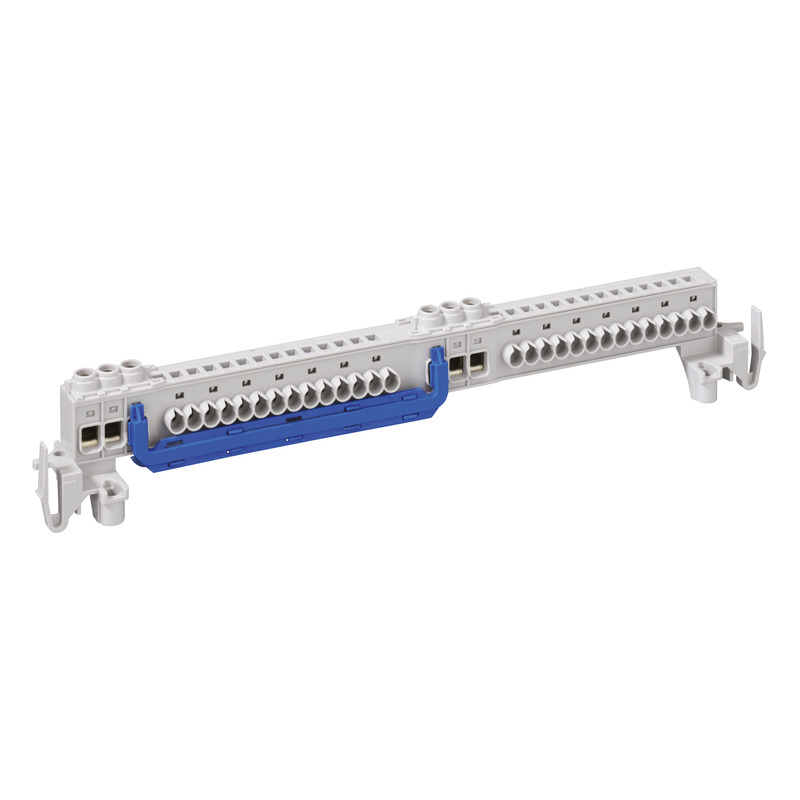

AK N-SL

Rail de raccordement PE/N sans vis, pour montage dans des petits coffrets de distribution AK à partir de AK 14 et boîtier vide AKL/AKi en tant que bornes supplémentaires ou en cas de besoin de...

Connectez-vous pour voir le prix

Libellé

Rail de raccordement PE/N sans vis, pour montage dans des petits coffrets de distribution AK à partir de AK 14 et boîtier vide AKL/AKi en tant que bornes supplémentaires ou en cas de besoin de remplacement

Barrette de bornes Neutre à un étage, avec 4 bornes à vis 2,5 mm² - 16 mm², avec 28 bornes sans vis 1,5 mm² - 4 mm², Après retrait de la liaison transversale, division en, 2 borniers indépendants avec chacun 3 bornes à vis, 2,5 mm² à 16 mm² et 14 bornes à connexion rapide, connexion rapide sans vis 1,5mm-4mm²

Données techniques

Propriétés électriques

Tension de service nominale AC	400 V
Courant assigné	76 Ampères
Nombre de pôles	2
isolé contre les contacts	oui
Raccordement 1: Type de raccordement	Vis
Raccordement 1: Longueur de dénudage	13 mm
Raccordement 1: Points de serrage par pôle	3
Raccordement 1: Convient aux conducteurs CU	1
Raccordement 1: Convient aux conducteurs AL	0
Raccordement 1: Section du conducteur à raccorder, fil fin sans embout (min)	1.5 mm²
Raccordement 1: Section du conducteur à raccorder, fil fin sans embout (max)	16 mm²
Raccordement 1: Section du conducteur à raccorder, fil fin avec embout (min)	1.5 mm²
Raccordement 1: Section du conducteur à raccorder, fil fin avec embout (max)	16 mm²
Raccordement 1: Section du conducteur à raccorder, 1 fil (min)	1.5 mm²
Raccordement 1: Section du conducteur à raccorder, 1 fil (max)	16 mm²
Raccordement 1: Section du conducteur à raccorder, multifilaire (min)	1.5 mm²
Raccordement 1:Section du conducteur à raccorder, multifilaire (max)	16 mm²
Raccordement 2 : Type de raccordement	sans vis
Raccordement 2 : Longueur de dénudage	12 mm
Raccordement 2 : Connexions rapides sans vis par pôle	14
Raccordement 2 : Convient aux conducteurs CU	1
Raccordement 2 : Convient aux conducteurs AL	0
Raccordement 2 : Section du conducteur à raccorder, fil fin sans embout (min)	1.5 mm²
Raccordement 2 : Section du conducteur à raccorder, fil fin sans embout (max)	4 mm²
Raccordement 2 : Section du conducteur à raccorder, fil fin avec embout (min)	1.5 mm²
Raccordement 2 : Section du conducteur à raccorder, fil fin avec embout (max)	4 mm²
Raccordement 2 : Section du conducteur à raccorder, unifilaire (min)	1.5 mm²
Raccordement 2 : Section du conducteur à raccorder, unifilaire (max)	4 mm²
Raccordement 2 : Section du conducteur à raccorder, multifilaire (min)	1.5 mm²
Raccordement 2 : Section du conducteur à raccorder, multifilaire (max)	4 mm²

Dimensions

Largeur	300 mm
Longueur	90 mm
Hauteur	60 mm
Poids	0.137 kg

Propriétés du matériel

Classe d'inflammabilité selon UL94	V2
Résistance du filament	960 °C (EN 60695-2-11)

Propriétés mécaniques

Raccordement 1: Couple de serrage	1.6 Nm

Sales Information

EAN	4013902980215
Classe ETIM	EC001284
Numéro de tarif des douanes	85369010
Quantité de commande minimale	1

Matériau

Matériau du corps isolant	Thermoplastique

Données logistiques

Pièce

EAN / GTIN	4013902980215
Largeur	0.3 m
Poids	0.137 kg
Hauteur	0.06 m
Quantité	1 Pièces
Profondeur	0.09 m

Carton dèmballage

EAN / GTIN	4013902343959
Largeur	0.357 m
Poids	3.64 kg
Hauteur	0.127 m
Quantité	25 Pièces
Profondeur	0.257 m

Palette

EAN / GTIN	4013902343966
Largeur	0.8 m
Poids	411.12 kg
Hauteur	1.67 m
Quantité	2700 Pièces
Profondeur	1.2 m

Téléchargements

Données de planification

Texte d'appel d'offres

Produits similaires

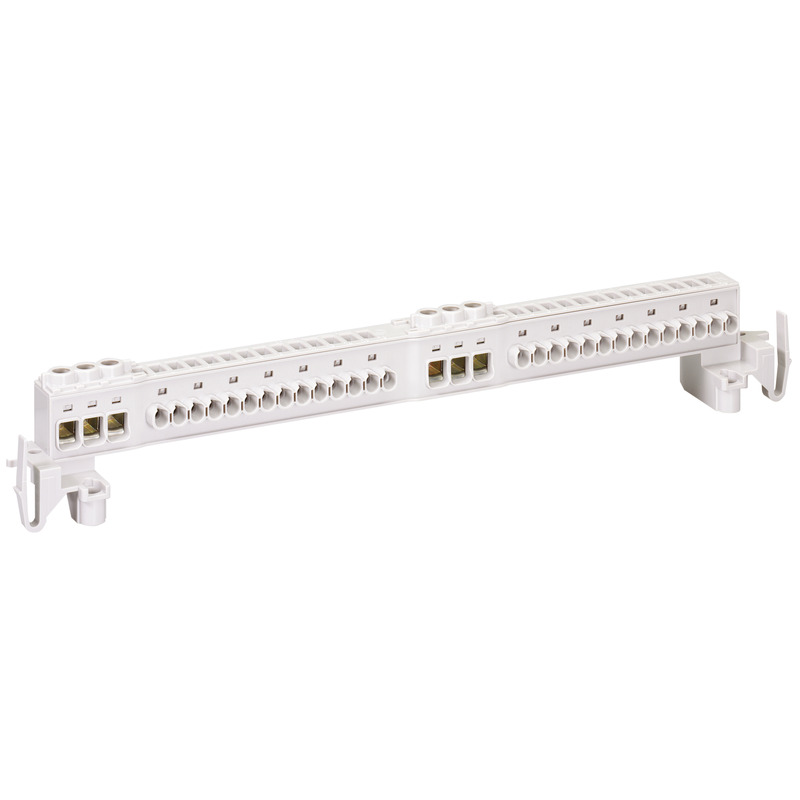

Barrette de bornesAK 14 PEN-SL

Barrette de bornes

AK 14 PEN-SL

Numéro de produit 79031701

Barrette de bornes PT/N à un étage avec resp., bornes à vis par...

Rail de raccordement PE/N sans vis, pour montage dans des petits coffrets de distribution AK à...

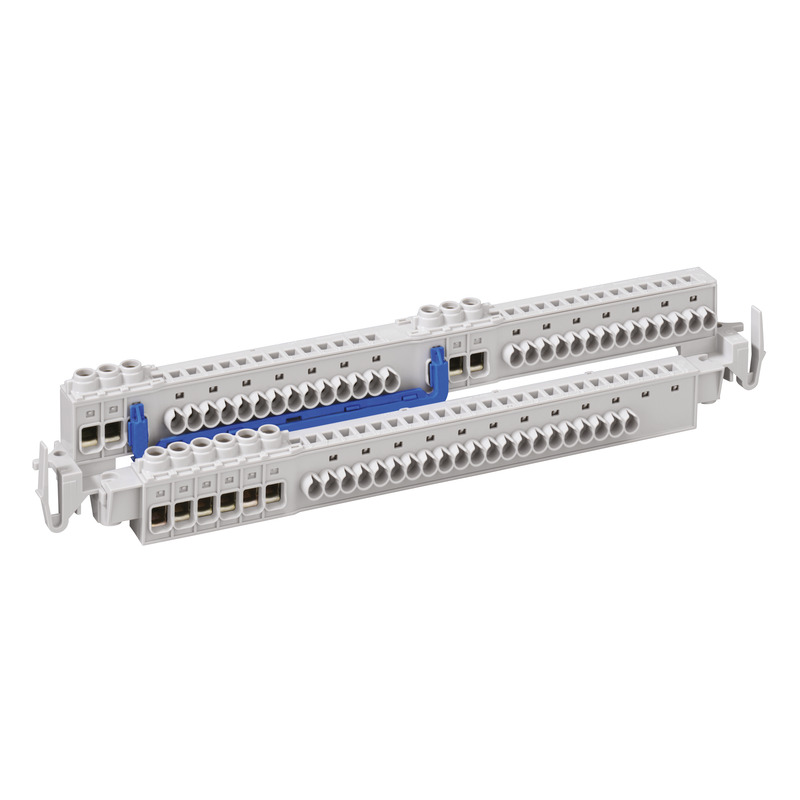

Barrette de bornesAK 28 PEN-SL
