#01622801 | Dimensions: 320 x 320 x 179 mm

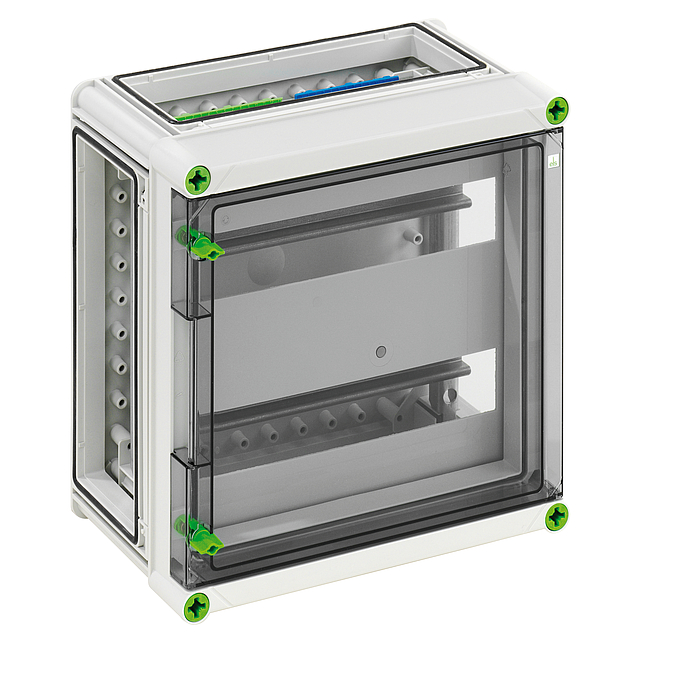

Boîtier de disjoncteur
Boîtier de disjoncteur, 2 rangées, Borne PE/N, avec resp. 2 bornes 16 mm², 10 bornes 6 mm², livrés avec bandes de recouvrement et d'inscription, 3 x raccord d'assemblage (GGV)
avec volet rabattable transparent
| Tension nominale d'isolement CA | 400 V |
|---|---|
| Classe de protection | II |
| Type de protection | IP65 |
| ventilé | non |
| Nombre de séries | 2 |
| Nombre d’unités de division | 28 |
| Nombre d’unités de division par série | 14 |
| UL Type Rating | 3R |
| Couleur de la partie inférieure | gris |
|---|---|
| Couleur de la partie supérieure | transparent |
| Largeur | 320 mm |
|---|---|
| Longueur | 320 mm |
| Hauteur | 179 mm |
| Hauteur intérieure | 157 mm |
| Poids | 2.915 kg |
| Résistant aux UV | oui |
|---|---|
| sans halogène | oui |
| Classe d'inflammabilité selon UL94 | V2 |
| Résistance du filament | 960 °C (EN 60695-2-11) |
| Type de fixation | Structure |
|---|---|
| Résistance aux chocs | IK08 |
| Plombable | oui |
| Couple de la vis du couvercle | 2.5 Nm |
| Variante à bride | oui |
| Juxtaposable | oui |
| Humidité relative de l'air max. 25 °C | 95 % |
|---|---|
| Humidité relative de l'air max. 40°C | 50 % |
| Température ambiante min. | -25 °C |
| Température ambiante max. | 40 °C |
| Température ambiante 24h | 35 °C |
| Lieu d’installation | zone extérieure protégée |
| EAN | 4013902050390 |
|---|---|
| Classe ETIM | EC000214 |
| Numéro de tarif des douanes | 85369095 |
| Quantité de commande minimale | 1 |
| Matériau de la partie inférieure | Polycarbonate |
|---|---|
| Matériau de la partie supérieure | Polycarbonate |
| Matériau d'étanchéité | Polyuréthane |
| Matériau de la vis pour couvercle | Polyamide, renforcé aux fibres de verre |
| EAN / GTIN | 4013902050390 |
|---|---|
| Largeur | 0.335 m |
| Poids | 3.215 kg |
| Hauteur | 0.27 m |
| Quantité | 1 Pièces |
| Profondeur | 0.335 m |
| EAN / GTIN | 4013902310395 |
|---|---|
| Largeur | 0.8 m |
| Poids | 172.32 kg |
| Hauteur | 1.74 m |
| Quantité | 48 Pièces |
| Profondeur | 1.2 m |
