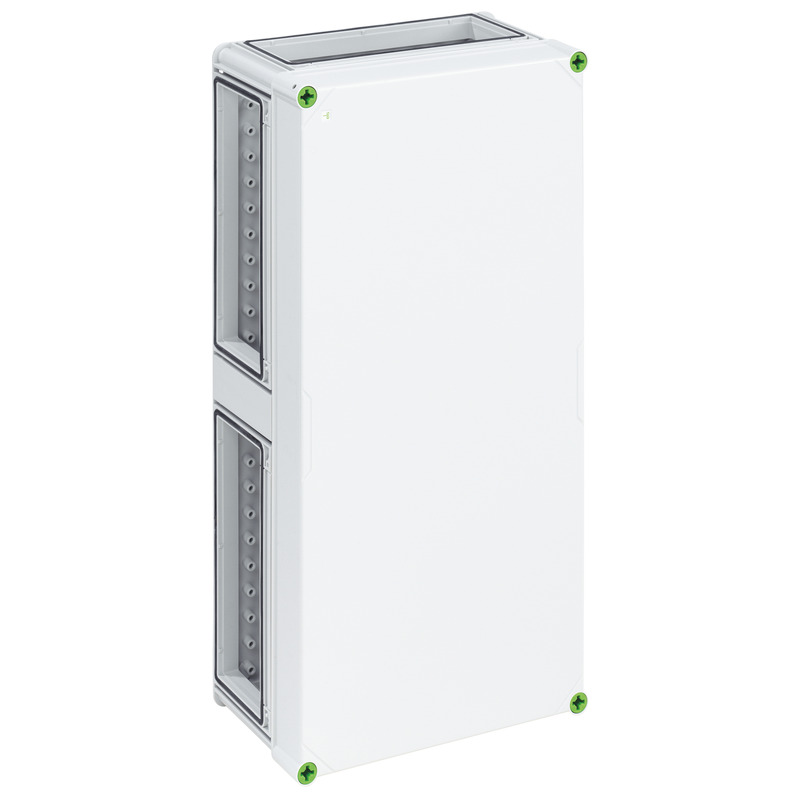

Libellé
Boîtier vide, 4 x raccord d'assemblage (GGV)
avec couvercle gris
#01040401 | Dimensions: 320 x 640 x 179 mm
Boîte vide
Données techniques
Propriétés électriques
| Tension nominale d'isolement CA | 690 V |
|---|---|
| Tension nominale d'isolement CC | 1000 V |
| Classe de protection | II |
| Type de protection | IP65 |
| UL Type Rating | 3R |
Couleurs
| Couleur de la partie inférieure | gris |
|---|
Dimensions
| Largeur | 320 mm |
|---|---|
| Longueur | 640 mm |
| Hauteur | 179 mm |
| Hauteur intérieure | 157 mm |
| Poids | 2.9932 kg |
Propriétés du matériel
| Résistant aux UV | oui |
|---|---|
| sans halogène | oui |
| Classe d'inflammabilité selon UL94 | V2 |
| Résistance du filament | 960 °C (EN 60695-2-11) |
Propriétés mécaniques
| Type de fixation | Saillie |
|---|---|
| Résistance aux chocs | IK08 |
| Couple de la vis du couvercle | 2.5 Nm |
| Juxtaposable | oui |
Conditions ambiantes
| Humidité relative de l'air max. 25 °C | 95 % |
|---|---|
| Humidité relative de l'air max. 40°C | 50 % |
| Température ambiante min. | -35 °C |
| Température ambiante max. | 80 °C |
| Température ambiante 24h | 60 °C |
| Lieu d’installation | zone extérieure protégée |
Sales Information
| EAN | 4013902050338 |
|---|---|
| Classe ETIM | EC000058 |
| Numéro de tarif des douanes | 85389099 |
| Quantité de commande minimale | 1 |
Matériau
| Matériau de la partie inférieure | Polycarbonate |
|---|---|
| Matériau de la partie supérieure | Polycarbonate |
| Matériau d'étanchéité | Polyuréthane |
| Matériau de la vis pour couvercle | Polyamide, renforcé aux fibres de verre |
Données logistiques
Carton dèmballage
| EAN / GTIN | 4013902050338 |
|---|---|
| Largeur | 0.655 m |
| Poids | 3.53 kg |
| Hauteur | 0.27 m |
| Quantité | 1 Pièces |
| Profondeur | 0.335 m |
Palette
| EAN / GTIN | 4013902308095 |
|---|---|
| Largeur | 0.8 m |
| Poids | 107 kg |
| Hauteur | 1.74 m |
| Quantité | 24 Pièces |
| Profondeur | 1.2 m |
Téléchargements
Télécharger la fiche de données
Fiche cotée
Données de planification
Texte d'appel d'offres
Texte d'appel d'offres
(01040401.TXT 553 B)
Connectez-vous pour télécharger les textes d’appel d’offres.
Données CAD
Données CAD
(Télécharger les données 3D CAD-Data)
Connectez-vous pour télécharger les textes d’appel d’offres.
Accessoires
Auvent de protection contre les intempériesGFW 30
Auvent de protection contre les intempéries
GFW 30
Numéro de produit 07335001
320mm, y compris bride fraisée GFL
Toit de protection contre les intempéries pour le boîtier GTi, combinable modulaire, pour éviter les...
Kit supportGFS 14-m
Kit support
GFS 14-m
Numéro de produit 07251401
Kit de brides se composant de brides GFL 321, 2x 331, 341, 351 et 361
Kit support avec estampages métriques, 2 x liaisons par support
Élément d'aération AIRBEL Air active M40 12-1/gr
Nouveau
Élément d'aération AIR
BEL Air active M40 12-1/gr
Numéro de produit 26541101
12 V CC, classe de puissance 1, gris
Ventilateur filtrant pour montage dans des ouvertures de boîtier M40, pour l'évacuation de la...
Élément d'aération AIRBEL Air active M40 24-1/gr
Nouveau
Élément d'aération AIR
BEL Air active M40 24-1/gr
Numéro de produit 26541201
24 V CC, classe de puissance 1, gris
Ventilateur filtrant pour montage dans des ouvertures de boîtier M40, pour l'évacuation de la...
Produits similaires

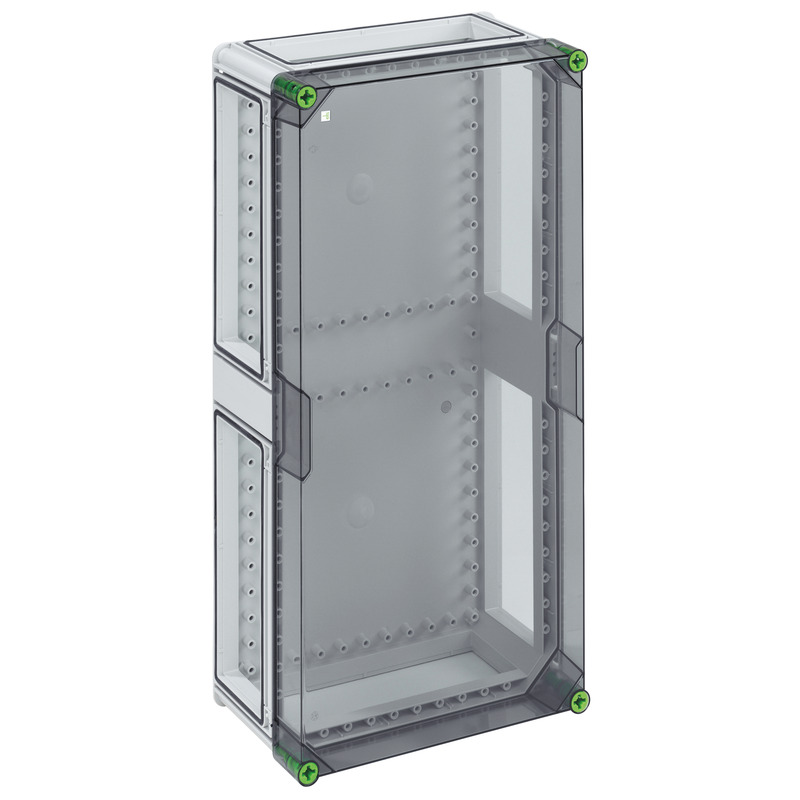

Boîte videGTi 4-t
