Libellé

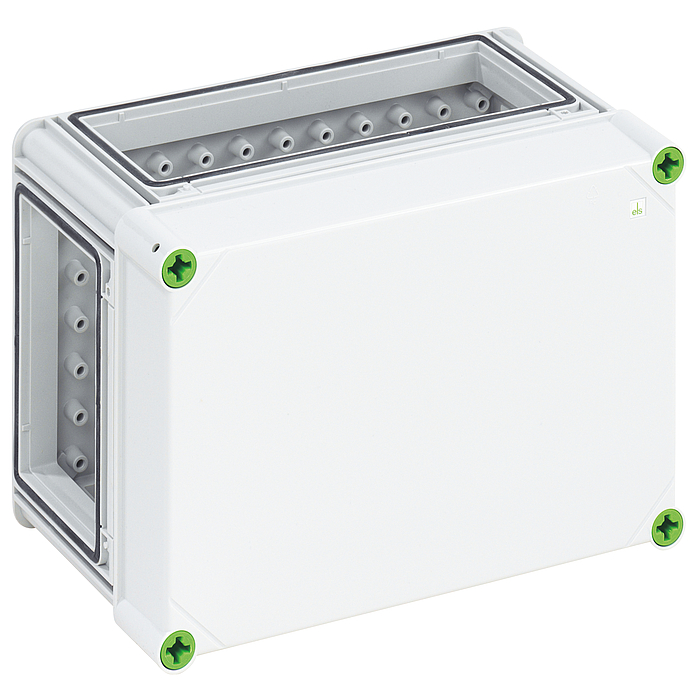

Boîtier vide, 3 x raccord d'assemblage (GGV)
avec couvercle gris
#01040101 | Dimensions: 320 x 220 x 179 mm
Boîte vide
Données techniques
Propriétés électriques
| Tension nominale d'isolement CA | 690 V |
|---|---|
| Tension nominale d'isolement CC | 1000 V |
| Classe de protection | II |
| Type de protection | IP65 |
| UL Type Rating | 3R |
Couleurs
| Couleur de la partie inférieure | gris |
|---|
Dimensions
| Largeur | 320 mm |
|---|---|
| Longueur | 220 mm |
| Hauteur | 179 mm |
| Hauteur intérieure | 157 mm |
| Poids | 1.336 kg |
Propriétés du matériel
| Résistant aux UV | oui |
|---|---|
| sans halogène | oui |
| Classe d'inflammabilité selon UL94 | V2 |
| Résistance du filament | 960 °C (EN 60695-2-11) |
Propriétés mécaniques
| Type de fixation | Saillie |
|---|---|
| Résistance aux chocs | IK08 |
| Couple de la vis du couvercle | 2.5 Nm |
| Juxtaposable | oui |
Conditions ambiantes
| Humidité relative de l'air max. 25 °C | 95 % |
|---|---|
| Humidité relative de l'air max. 40°C | 50 % |
| Température ambiante min. | -35 °C |
| Température ambiante max. | 80 °C |
| Température ambiante 24h | 60 °C |
| Lieu d’installation | zone extérieure protégée |
Sales Information
| EAN | 4013902050307 |
|---|---|
| Classe ETIM | EC000058 |
| Numéro de tarif des douanes | 85389099 |
| Quantité de commande minimale | 1 |
Matériau
| Matériau de la partie inférieure | Polycarbonate |
|---|---|
| Matériau de la partie supérieure | Polycarbonate |
| Matériau d'étanchéité | Polyuréthane |
| Matériau de la vis pour couvercle | Polyamide, renforcé aux fibres de verre |
Données logistiques
Carton dèmballage
| EAN / GTIN | 4013902050307 |
|---|---|
| Largeur | 0.335 m |
| Poids | 1.571 kg |
| Hauteur | 0.195 m |
| Quantité | 1 Pièces |
| Profondeur | 0.235 m |
Palette
| EAN / GTIN | 4013902308064 |
|---|---|
| Largeur | 0.8 m |
| Poids | 143.68 kg |
| Hauteur | 1.74 m |
| Quantité | 80 Pièces |
| Profondeur | 1.2 m |
Téléchargements
Télécharger la fiche de données
Fiche cotée
Données de planification
Texte d'appel d'offres
Texte d'appel d'offres
(01040101.TXT 553 B)
Connectez-vous pour télécharger les textes d’appel d’offres.
Données CAD
Données CAD
(Télécharger les données 3D CAD-Data)
Connectez-vous pour télécharger les textes d’appel d’offres.
Accessoires
Auvent de protection contre les intempériesGFW 30
Auvent de protection contre les intempéries
GFW 30
Numéro de produit 07335001
320mm, y compris bride fraisée GFL
Toit de protection contre les intempéries pour le boîtier GTi, combinable modulaire, pour éviter les...
Auvent de protection contre les intempériesGFW 20
Auvent de protection contre les intempéries
GFW 20
Numéro de produit 07325001
220mm, y compris bride fraisée GFL
Toit de protection contre les intempéries pour le boîtier GTi, combinable modulaire, pour éviter les...
Kit supportGFS 11-m
Kit support
GFS 11-m
Numéro de produit 07251101
Kit de brides composé de brides GFL 211, 221, 341 et 351
Kit support avec estampages métriques, 2 x liaisons par support
Élément d'aération AIRBEL Air active M40 12-1/gr
Nouveau
Élément d'aération AIR
BEL Air active M40 12-1/gr
Numéro de produit 26541101
12 V CC, classe de puissance 1, gris
Ventilateur filtrant pour montage dans des ouvertures de boîtier M40, pour l'évacuation de la...
Élément d'aération AIRBEL Air active M40 24-1/gr
Nouveau
Élément d'aération AIR
BEL Air active M40 24-1/gr
Numéro de produit 26541201
24 V CC, classe de puissance 1, gris
Ventilateur filtrant pour montage dans des ouvertures de boîtier M40, pour l'évacuation de la...
Produits similaires

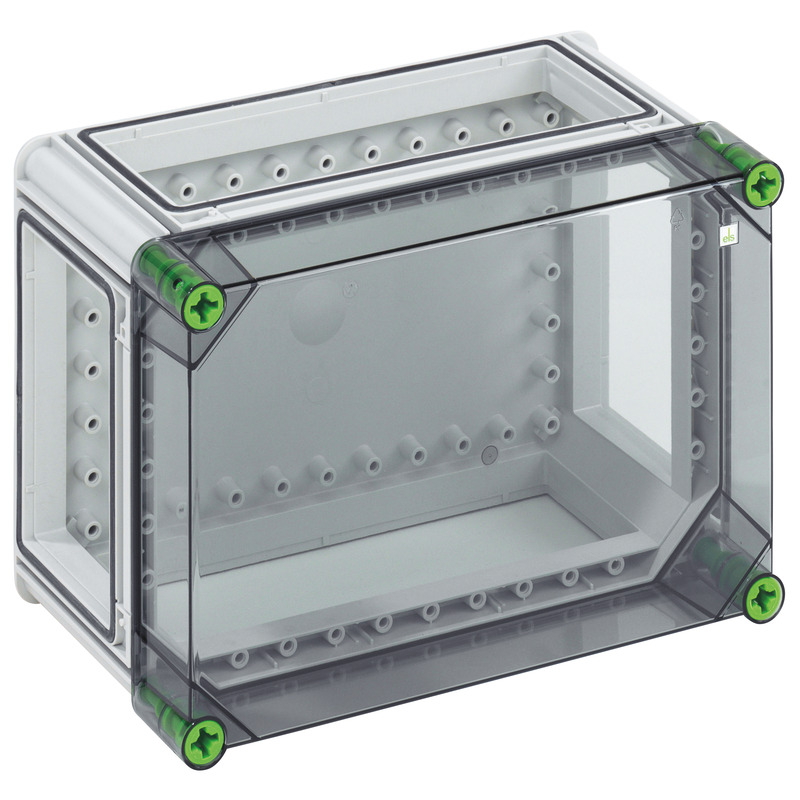

Boîte videGTi 1-t
