#02241101 | Dimensions: 320 x 640 x 179 mm

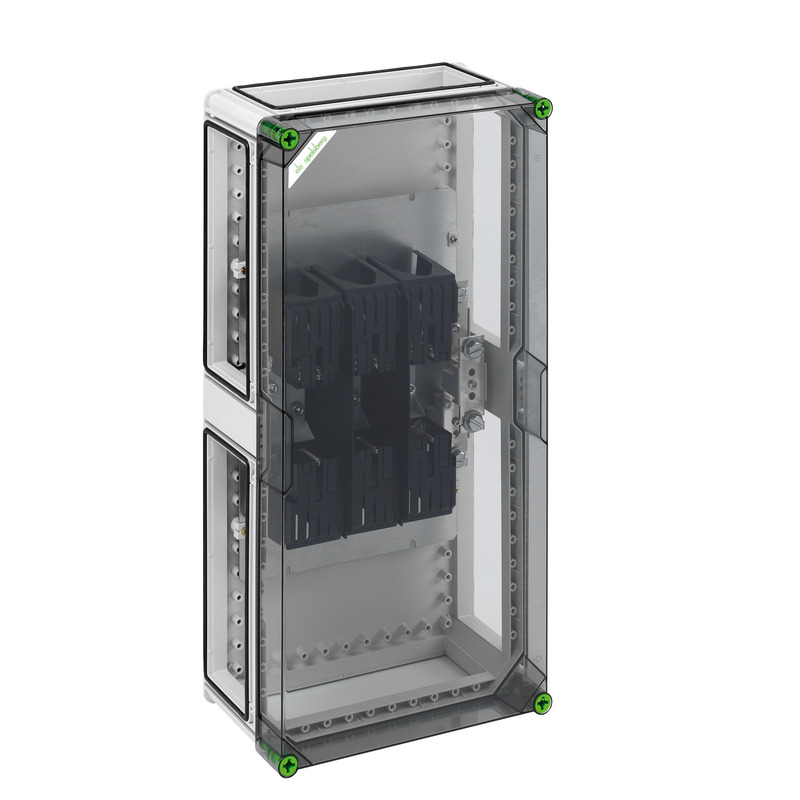

Boîtier pour fusibles BT
Boîtier pour fusibles BT, 1 x partie inférieur de 1 coupe-circuit BT, Raccordement vissé M10, Borne PE/N M10, placé sur plaque de montage, 4 x raccord d'assemblage (GGV)
avec couvercle transparent
| Tension de service nominale AC | 690 V |
|---|---|
| Tension nominale d'isolement CA | 690 V |
| Tension nominale d'isolement CC | 1000 V |
| Classe de protection | II |
| Type de protection | IP65 |
| Courant assigné | 250 Ampères |
| UL Type Rating | 3R |
| Largeur | 320 mm |
|---|---|
| Longueur | 640 mm |
| Hauteur | 179 mm |
| Poids | 6.704 kg |
| Résistant aux UV | oui |
|---|---|
| sans halogène | oui |
| Classe d'inflammabilité selon UL94 | V2 |
| Résistance du filament | 960 °C (EN 60695-2-11) |
| Résistance aux chocs | IK08 |
|---|---|
| Couple de la vis du couvercle | 2.5 Nm |
| Juxtaposable | oui |
| Humidité relative de l'air max. 25 °C | 95 % |
|---|---|
| Humidité relative de l'air max. 40°C | 50 % |
| Température ambiante min. | -25 °C |
| Température ambiante max. | 40 °C |
| Température ambiante 24h | 35 °C |
| Lieu d’installation | zone extérieure protégée |
| EAN | 4013902051496 |
|---|---|
| Classe ETIM | EC000100 |
| Numéro de tarif des douanes | 85369095 |
| Quantité de commande minimale | 1 |
| Matériau de la partie inférieure | Polycarbonate |
|---|---|
| Matériau de la partie supérieure | Polycarbonate |
| Matériau d'étanchéité | Polyuréthane |
| Matériau de la vis pour couvercle | Polyamide, renforcé aux fibres de verre |
| EAN / GTIN | 4013902051496 |
|---|---|
| Largeur | 0.655 m |
| Poids | 7.204 kg |
| Hauteur | 0.27 m |
| Quantité | 1 Pièces |
| Profondeur | 0.335 m |
| EAN / GTIN | 4013902328123 |
|---|---|
| Largeur | 0.8 m |
| Poids | 190.896 kg |
| Hauteur | 1.74 m |
| Quantité | 24 Pièces |
| Profondeur | 1.2 m |
