#05022401 | Dimensions: 320 x 320 x 179 mm

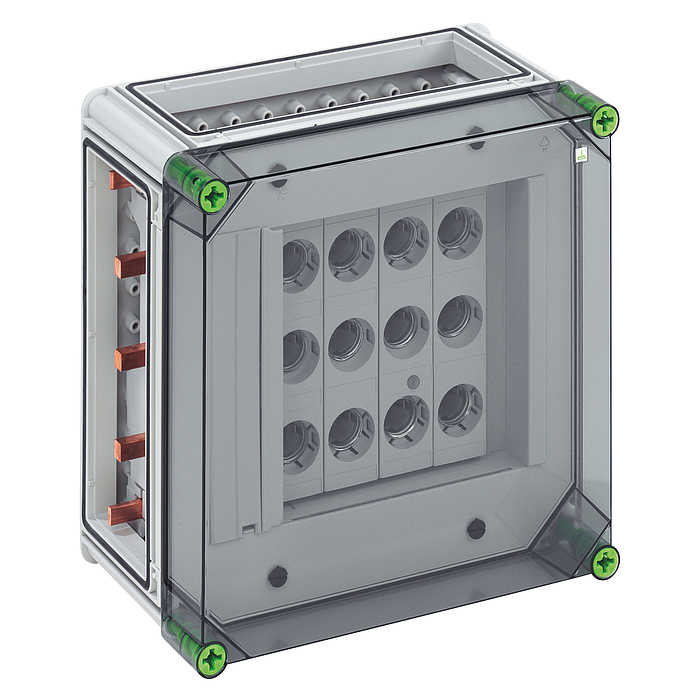

Boîtier de fusible à couteaux DIAZED®
Coffret pour cartouche industrielle DIAZED®, 4 x socle cartouche à couteaux DII 3 pôles, Filetage E 27, Courant mesuré 25 A, Raccordement vissé 1,5 - 25 mm², sur barre collectrice 5 pôles, Bornes N 1,5 - 16 mm², Bornes PE 1,5 - 16 mm², 3 x raccord d'assemblage (GGV)
sur système de barres collectrices 250 A, avec couvercle transparent
| Tension de service nominale AC | 500 V |
|---|---|
| Tension nominale d'isolement CA | 690 V |
| Tension nominale d'isolement CC | 1000 V |
| Classe de protection | II |
| Type de protection | IP65 |
| Courant assigné | 250 Ampères |
| UL Type Rating | 3R |
| Largeur | 320 mm |
|---|---|
| Longueur | 320 mm |
| Hauteur | 179 mm |
| Poids | 5.131 kg |
| Résistant aux UV | oui |
|---|---|
| sans halogène | oui |
| Résistance du filament | 960 °C (EN 60695-2-11) |
| Résistance aux chocs | IK08 |
|---|---|
| Couple de la vis du couvercle | 2.5 Nm |
| Juxtaposable | oui |
| Humidité relative de l'air max. 25 °C | 95 % |
|---|---|
| Humidité relative de l'air max. 40°C | 50 % |
| Température ambiante min. | -25 °C |
| Température ambiante max. | 40 °C |
| Température ambiante 24h | 35 °C |
| Lieu d’installation | zone extérieure protégée |
| EAN | 4013902052264 |
|---|---|
| Classe ETIM | EC000100 |
| Numéro de tarif des douanes | 85369095 |
| Quantité de commande minimale | 1 |
| Matériau de la partie inférieure | Plastique |
|---|---|
| Matériau de la partie supérieure | Polycarbonate, renforcé aux fibres de verre |
| Matériau d'étanchéité | Polyuréthane |
| Matériau de la vis pour couvercle | Polyamide, renforcé aux fibres de verre |
| EAN / GTIN | 4013902052264 |
|---|---|
| Largeur | 0.335 m |
| Poids | 5.431 kg |
| Hauteur | 0.27 m |
| Quantité | 1 Pièces |
| Profondeur | 0.335 m |
| EAN / GTIN | 4013902336548 |
|---|---|
| Largeur | 0.8 m |
| Poids | 278.688 kg |
| Hauteur | 1.74 m |
| Quantité | 48 Pièces |
| Profondeur | 1.2 m |
