#04202584 | Dimensions: 640 x 320 x 179 mm
Disjoncteur de protection NH
Boîtier pour cartouches à couteaux BT, 2 x NH 00-partie inférieure de cartouche à couteaux BT, Collier de raccordement 1,5 - 70 mm², Sortie haut, sur barre collectrice 5 pôles, Avec 5 bornes de barre collectrice 16 - 70 mm², Bornes N 4 - 35 mm², Bornes PE 4 - 35 mm², 4 x raccord d'assemblage (GGV)
avec couvercle transparent, sur système de barres collectrices 400 A
| Tension de service nominale AC | 690 V |
|---|---|
| Tension nominale d'isolement CA | 690 V |
| Tension nominale d'isolement CC | 1000 V |
| Classe de protection | II |
| Type de protection | IP65 |
| Courant assigné | 400 Ampères |
| UL Type Rating | 3R |
| Largeur | 640 mm |
|---|---|
| Longueur | 320 mm |
| Hauteur | 179 mm |
| Poids | 9.8576 kg |
| Résistant aux UV | oui |
|---|---|
| sans halogène | oui |
| Résistance du filament | 960 °C (EN 60695-2-11) |
| Résistance aux chocs | IK08 |
|---|---|
| Couple de la vis du couvercle | 2.5 Nm |
| Juxtaposable | oui |
| Température ambiante min. | -25 °C |
|---|---|
| Température ambiante max. | 40 °C |
| Température ambiante 24h | 35 °C |
| Lieu d’installation | zone extérieure protégée |
| EAN | 4013902873067 |
|---|---|
| Classe ETIM | EC000100 |
| Numéro de tarif des douanes | 85369095 |
| Quantité de commande minimale | 1 |
| Matériau de la partie inférieure | Plastique |
|---|---|
| Matériau de la partie supérieure | Polycarbonate, renforcé aux fibres de verre |
| Matériau d'étanchéité | Polyuréthane |
| Matériau de la vis pour couvercle | Polyamide, renforcé aux fibres de verre |
| EAN / GTIN | 4013902873067 |
|---|---|
| Largeur | 0.652 m |
| Poids | 10.3576 kg |
| Hauteur | 0.202 m |
| Quantité | 1 Pièces |
| Profondeur | 0.335 m |
| EAN / GTIN | 4013902322732 |
|---|---|
| Largeur | 0.8 m |
| Poids | 270.5824 kg |
| Hauteur | 1.74 m |
| Quantité | 24 Pièces |
| Profondeur | 1.2 m |
Texte d'appel d'offres
(04202584.TXT 831 B)
Connectez-vous pour télécharger les textes d’appel d’offres.
Kit support
GFS 14-m
Numéro de produit 07251401
Kit de brides se composant de brides GFL 321, 2x 331, 341, 351 et 361
Kit support avec estampages métriques, 2 x liaisons par support
Connecteur de barre omnibus
GSV 56
Numéro de produit 07505601
Kit = 5 unités
Connecteur de barre collectrice, universel, 250-630 A, pour l'association de barres collectrices et...
Borne à prisme
KPK NH00
Numéro de produit 07673001
pour conducteur AL/CU 1x (10-70), conducteur en aluminium, voir...
Borne à prisme servant au raccordement de câbles en aluminium et en cuivre sur des boîtiers de...

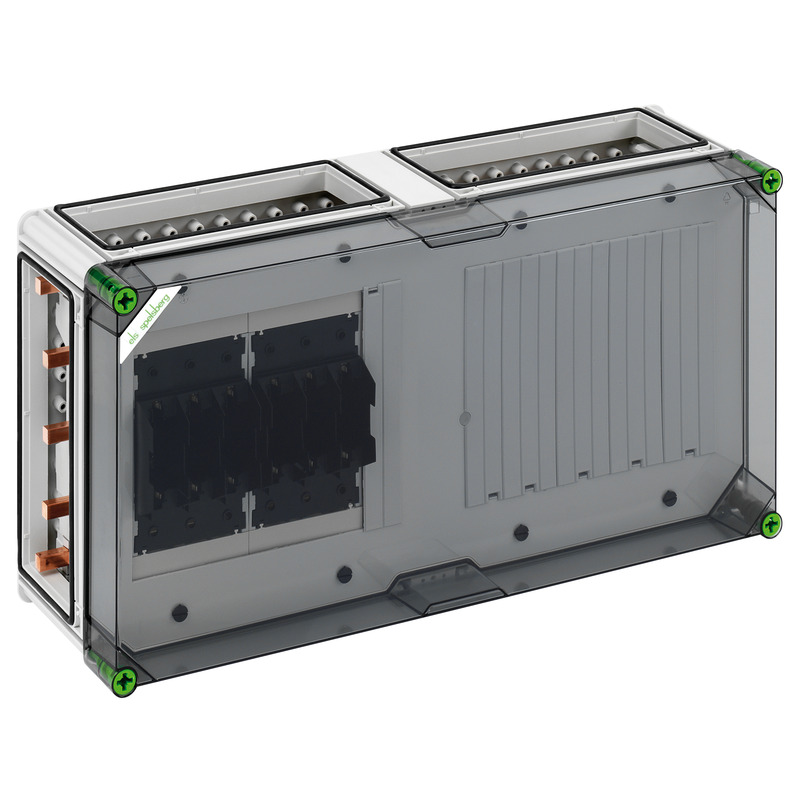

Disjoncteur de protection NH
