Libellé

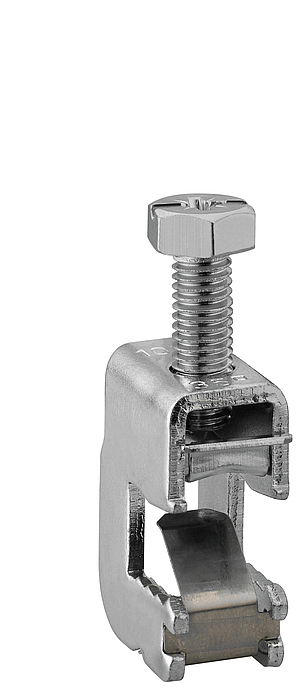

Borne de barre collectrice, pour rails cuivre 12/20/25/30 x 10 mm
pour le raccordement de conducteurs AL/CU 16-70mm²
#07617001 | Dimensions: 20,5 x 28 x 45 mm
Bornes de barre collectrice
Données techniques
Propriétés électriques
| Section de conducteur max. | 70 mm² |
|---|---|
| Courant assigné | 400 Ampères |
| Nombre de pôles | 1 |
| isolé contre les contacts | non |
| Raccordement 1: Type de raccordement | Vis |
| Raccordement 1: Points de serrage par pôle | 1 |
| Raccordement 1: Convient aux conducteurs CU | 1 |
| Raccordement 1: Convient aux conducteurs AL | 1 |
| Raccordement 1: Section du conducteur à raccorder, 1 fil (min) | 16 mm² |
| Raccordement 1: Section du conducteur à raccorder, 1 fil (max) | 70 mm² |
| Raccordement 1: Section du conducteur à raccorder, multifilaire (min) | 16 mm² |
| Raccordement 1:Section du conducteur à raccorder, multifilaire (max) | 120 mm² |
Dimensions
| Largeur | 20.5 mm |
|---|---|
| Longueur | 28 mm |
| Hauteur | 45 mm |
| Poids | 0.0776 kg |
Propriétés mécaniques
| Raccordement 1: Couple de serrage | 12 Nm |
|---|
Sales Information
| EAN | 4013902622986 |
|---|---|
| Classe ETIM | EC000001 |
| Numéro de tarif des douanes | 85369010 |
| Quantité de commande minimale | 1 |
Données logistiques
Carton dèmballage
| EAN / GTIN | 4013902622993 |
|---|---|
| Largeur | 0.197 m |
| Poids | 2.64 kg |
| Hauteur | 0.097 m |
| Quantité | 25 Pièces |
| Profondeur | 0.14 m |
Palette
| EAN / GTIN | 4013902623006 |
|---|---|
| Largeur | 0.8 m |
| Poids | 1590.16 kg |
| Hauteur | 1.891 m |
| Quantité | 14850 Pièces |
| Profondeur | 1.2 m |
Pièce
| EAN / GTIN | 4013902622986 |
|---|---|
| Largeur | 0.021 m |
| Poids | 0.0776 kg |
| Hauteur | 0.045 m |
| Quantité | 1 Pièces |
| Profondeur | 0.028 m |
Téléchargements
Télécharger la fiche de données
Instructions de montage
Données de planification
Texte d'appel d'offres
Texte d'appel d'offres
(07617001.TXT 426 B)
Connectez-vous pour télécharger les textes d’appel d’offres.
