Libellé

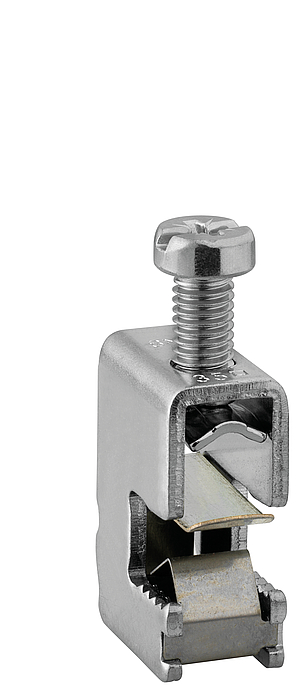

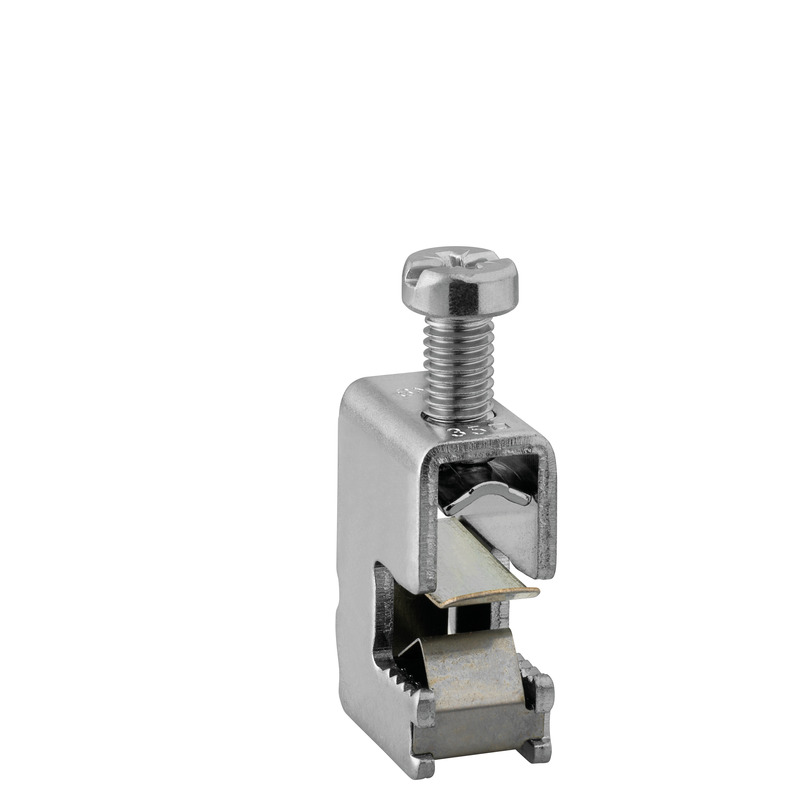

Borne de barre collectrice, pour rails cuivre 12/20/25/30 x 10 mm
pour le raccordement de conducteurs AL/CU 4-35mm²
#07613501 | Dimensions: 16 x 26,5 x 36 mm
Bornes de barre collectrice
Données techniques
Propriétés électriques
| Section de conducteur max. | 35 mm² |
|---|---|
| Courant assigné | 270 Ampères |
| Nombre de pôles | 1 |
| isolé contre les contacts | non |
| Raccordement 1: Type de raccordement | Vis |
| Raccordement 1: Points de serrage par pôle | 1 |
| Raccordement 1: Convient aux conducteurs CU | 1 |
| Raccordement 1: Convient aux conducteurs AL | 1 |
| Raccordement 1: Section du conducteur à raccorder, 1 fil (min) | 4 mm² |
| Raccordement 1: Section du conducteur à raccorder, 1 fil (max) | 35 mm² |
| Raccordement 1: Section du conducteur à raccorder, multifilaire (min) | 4 mm² |
| Raccordement 1:Section du conducteur à raccorder, multifilaire (max) | 35 mm² |
Dimensions
| Largeur | 16 mm |
|---|---|
| Longueur | 26.5 mm |
| Hauteur | 36 mm |
| Poids | 0.0254 kg |
Propriétés mécaniques
| Raccordement 1: Couple de serrage | 6 Nm |
|---|
Sales Information
| EAN | 4013902623013 |
|---|---|
| Classe ETIM | EC000001 |
| Numéro de tarif des douanes | 85369010 |
| Quantité de commande minimale | 1 |
Données logistiques
Carton dèmballage
| EAN / GTIN | 4013902623020 |
|---|---|
| Largeur | 0.357 m |
| Poids | 1.485 kg |
| Hauteur | 0.127 m |
| Quantité | 50 Pièces |
| Profondeur | 0.257 m |
Palette
| EAN / GTIN | 4013902623037 |
|---|---|
| Largeur | 0.8 m |
| Poids | 182.83 kg |
| Hauteur | 1.67 m |
| Quantité | 5400 Pièces |
| Profondeur | 1.2 m |
Pièce
| EAN / GTIN | 4013902623013 |
|---|---|
| Largeur | 0.016 m |
| Poids | 0.0254 kg |
| Hauteur | 0.036 m |
| Quantité | 1 Pièces |
| Profondeur | 0.027 m |
Téléchargements
Télécharger la fiche de données
Instructions de montage
Données de planification
Texte d'appel d'offres
Texte d'appel d'offres
(07613501.TXT 425 B)
Connectez-vous pour télécharger les textes d’appel d’offres.
Produits similaires
Bornes de barre collectriceSKLAL 116
Bornes de barre collectrice

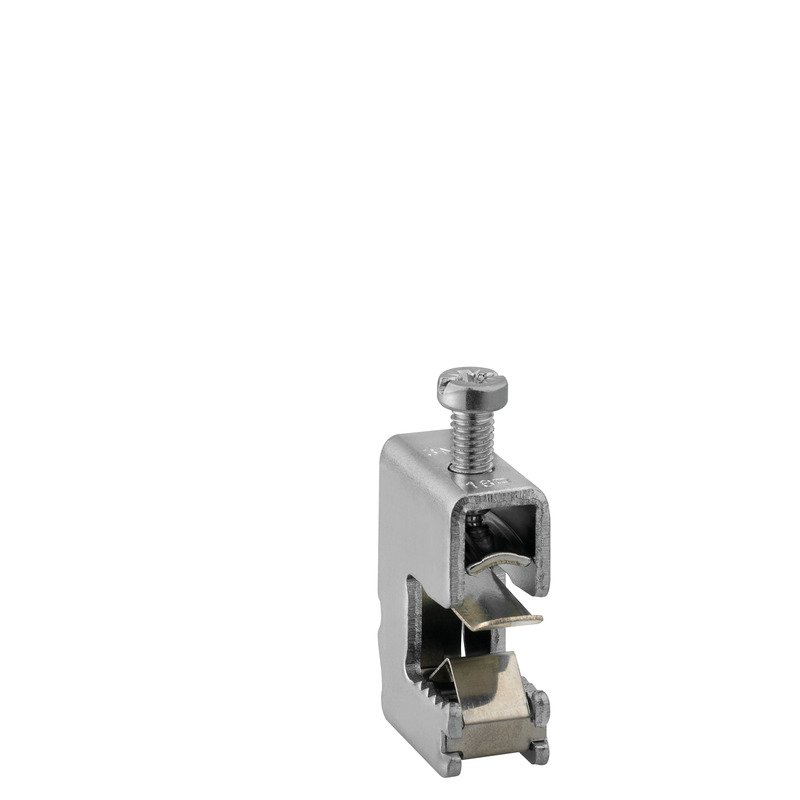

SKLAL 116
Numéro de produit 07611601
pour le raccordement de conducteurs AL/CU 1,5-16 mm²
Borne de barre collectrice, pour rails cuivre 12/20/25/30 x 10 mm
Bornes de barre collectriceSKLAL 170
Bornes de barre collectrice

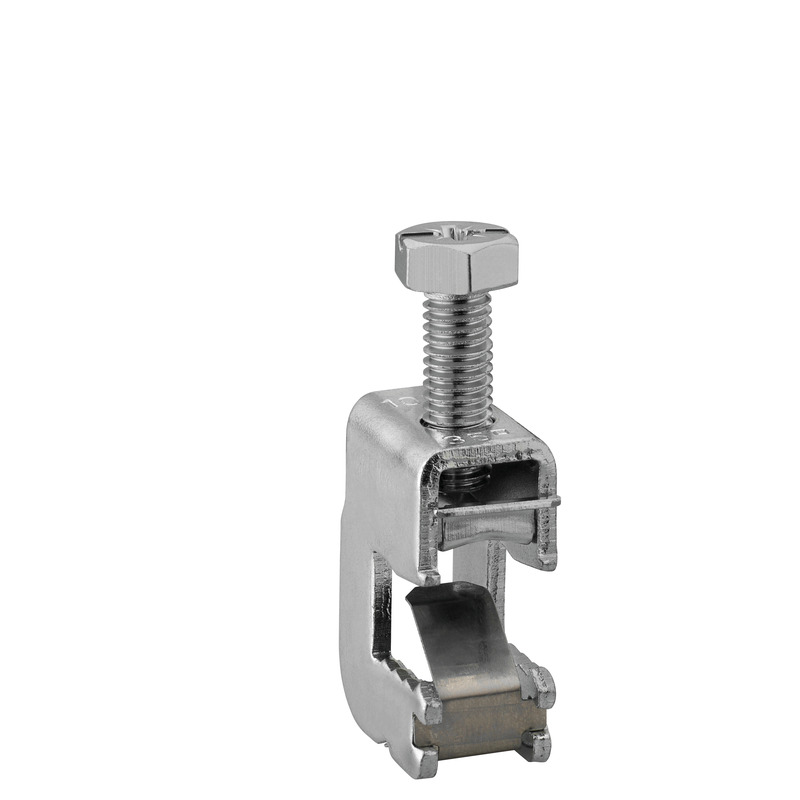

SKLAL 170
Numéro de produit 07617001
pour le raccordement de conducteurs AL/CU 16-70mm²
Borne de barre collectrice, pour rails cuivre 12/20/25/30 x 10 mm
Bornes de barre collectriceSKLAL 112
Bornes de barre collectrice

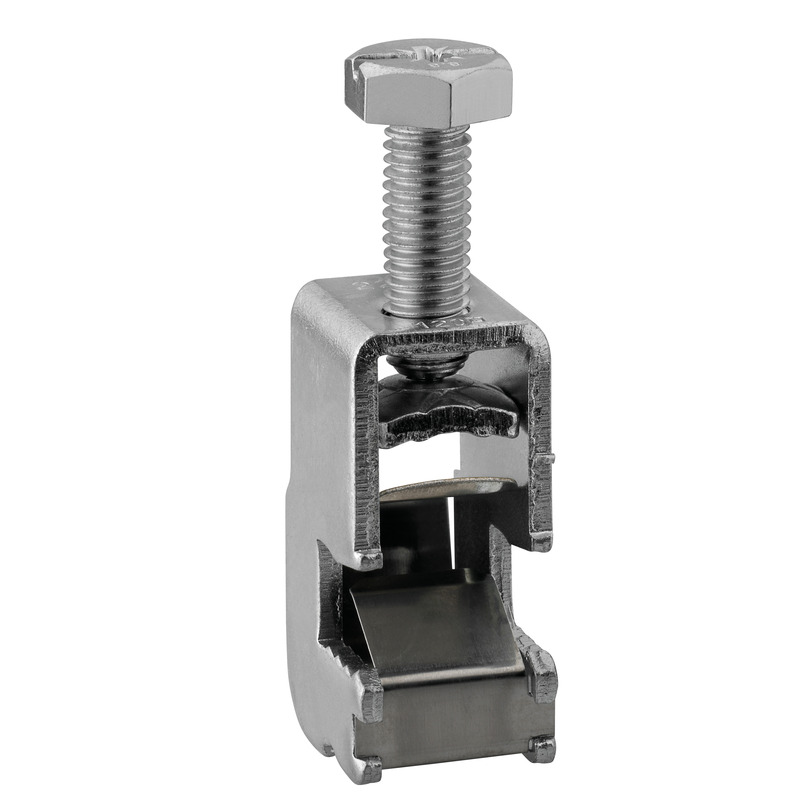

SKLAL 112
Numéro de produit 07611201
pour le raccordement de conducteurs AL/CU 16-120mm²
Borne de barre collectrice, pour rails cuivre 12/20/25/30 x 10 mm
Bornes de barre collectriceSKLAL 118
Bornes de barre collectrice

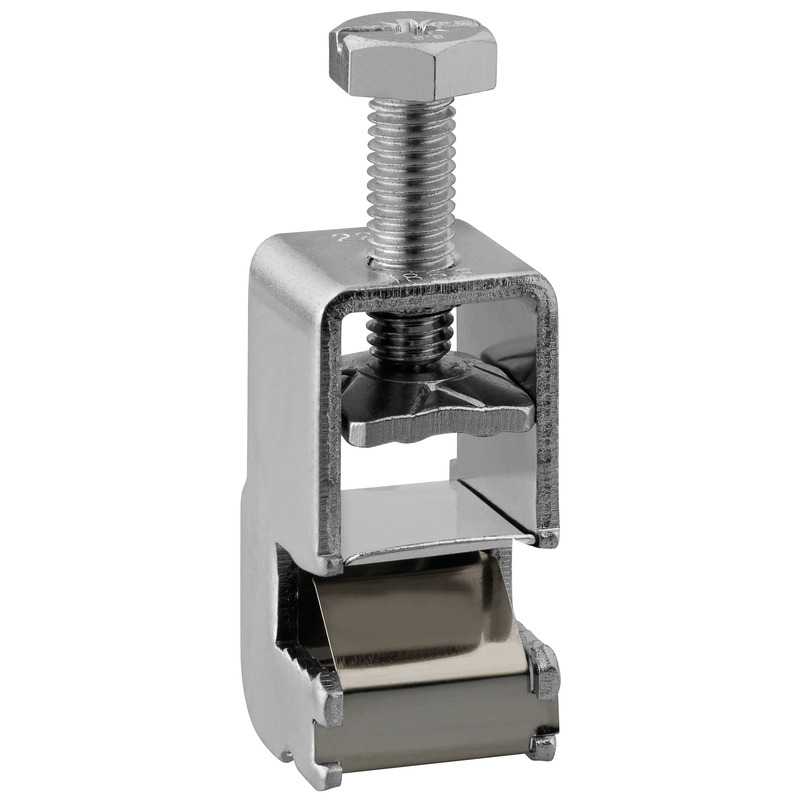

SKLAL 118
