Libellé

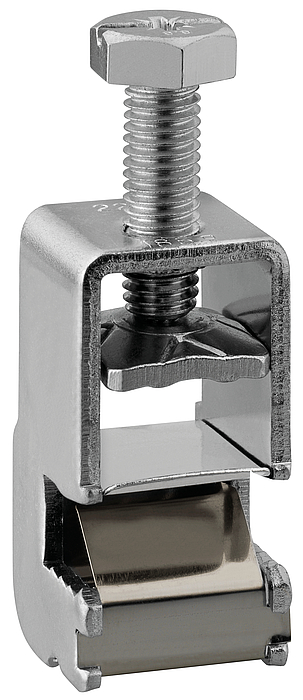

Borne de barre collectrice, pour rails cuivre 12/20/25/30 x 10 mm
pour conducteur AL/CU 1x (50-185 mm²) re/rm/rf+AE, 1x (50-185 mm²) SM
#07611801 | Dimensions: 28,5 x 29 x 53 mm
Bornes de barre collectrice
Données techniques
Propriétés électriques
| Section de conducteur max. | 185 mm² |
|---|---|
| Nombre de pôles | 1 |
| isolé contre les contacts | non |
| Raccordement 1: Type de raccordement | Vis |
| Raccordement 1: Points de serrage par pôle | 1 |
| Raccordement 1: Convient aux conducteurs CU | 1 |
| Raccordement 1: Convient aux conducteurs AL | 1 |
| Raccordement 1: Section du conducteur à raccorder, 1 fil (min) | 50 mm² |
| Raccordement 1: Section du conducteur à raccorder, 1 fil (max) | 185 mm² |
| Raccordement 1: Section du conducteur à raccorder, multifilaire (min) | 50 mm² |
| Raccordement 1:Section du conducteur à raccorder, multifilaire (max) | 185 mm² |
Dimensions
| Largeur | 28.5 mm |
|---|---|
| Longueur | 29 mm |
| Hauteur | 53 mm |
| Poids | 0.1118 kg |
Propriétés mécaniques
| Raccordement 1: Couple de serrage | 22 Nm |
|---|
Sales Information
| EAN | 4013902623044 |
|---|---|
| Classe ETIM | EC000001 |
| Numéro de tarif des douanes | 85369010 |
| Quantité de commande minimale | 1 |
Données logistiques
Carton dèmballage
| EAN / GTIN | 4013902623051 |
|---|---|
| Largeur | 0.357 m |
| Poids | 3.01 kg |
| Hauteur | 0.127 m |
| Quantité | 25 Pièces |
| Profondeur | 0.257 m |
Palette
| EAN / GTIN | 4013902623068 |
|---|---|
| Largeur | 0.8 m |
| Poids | 347.08 kg |
| Hauteur | 1.67 m |
| Quantité | 2700 Pièces |
| Profondeur | 1.2 m |
Pièce
| EAN / GTIN | 4013902623044 |
|---|---|
| Largeur | 0.029 m |
| Poids | 0.1118 kg |
| Hauteur | 0.053 m |
| Quantité | 1 Pièces |
| Profondeur | 0.029 m |
Téléchargements
Télécharger la fiche de données
Instructions de montage
Données de planification
Texte d'appel d'offres
Texte d'appel d'offres
(07611801.TXT 448 B)
Connectez-vous pour télécharger les textes d’appel d’offres.
