Libellé

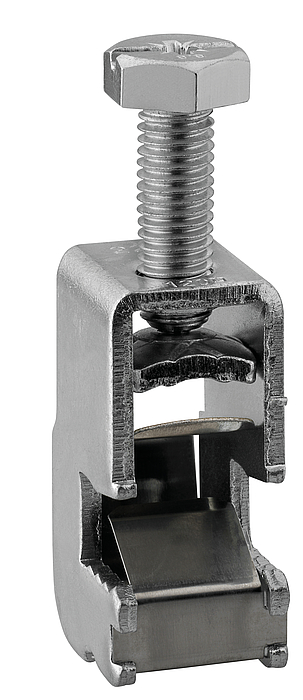

Borne de barre collectrice, pour rails cuivre 12/20/25/30 x 10 mm
pour le raccordement de conducteurs AL/CU 16-120mm²
#07611201 | Dimensions: 23 x 29 x 51 mm
Bornes de barre collectrice
Données techniques
Propriétés électriques
| Section de conducteur max. | 120 mm² |
|---|---|
| Nombre de pôles | 1 |
| isolé contre les contacts | non |
| Raccordement 1: Type de raccordement | Vis |
| Raccordement 1: Points de serrage par pôle | 1 |
| Raccordement 1: Convient aux conducteurs CU | 1 |
| Raccordement 1: Convient aux conducteurs AL | 1 |
| Raccordement 1: Section du conducteur à raccorder, 1 fil (min) | 16 mm² |
| Raccordement 1: Section du conducteur à raccorder, 1 fil (max) | 120 mm² |
| Raccordement 1: Section du conducteur à raccorder, multifilaire (min) | 16 mm² |
| Raccordement 1:Section du conducteur à raccorder, multifilaire (max) | 120 mm² |
Dimensions
| Largeur | 23 mm |
|---|---|
| Longueur | 29 mm |
| Hauteur | 51 mm |
| Poids | 0.0952 kg |
Propriétés mécaniques
| Raccordement 1: Couple de serrage | 22 Nm |
|---|
Sales Information
| EAN | 4013902623075 |
|---|---|
| Classe ETIM | EC000001 |
| Numéro de tarif des douanes | 85369010 |
| Quantité de commande minimale | 1 |
Données logistiques
Carton dèmballage
| EAN / GTIN | 4013902623082 |
|---|---|
| Largeur | 0.357 m |
| Poids | 2.595 kg |
| Hauteur | 0.127 m |
| Quantité | 25 Pièces |
| Profondeur | 0.257 m |
Palette
| EAN / GTIN | 4013902623099 |
|---|---|
| Largeur | 0.8 m |
| Poids | 302.26 kg |
| Hauteur | 1.67 m |
| Quantité | 2700 Pièces |
| Profondeur | 1.2 m |
Pièce
| EAN / GTIN | 4013902623075 |
|---|---|
| Largeur | 0.023 m |
| Poids | 0.0952 kg |
| Hauteur | 0.051 m |
| Quantité | 1 Pièces |
| Profondeur | 0.029 m |
