#14101201 | Dimensions: 361 x 254 x 111 mm

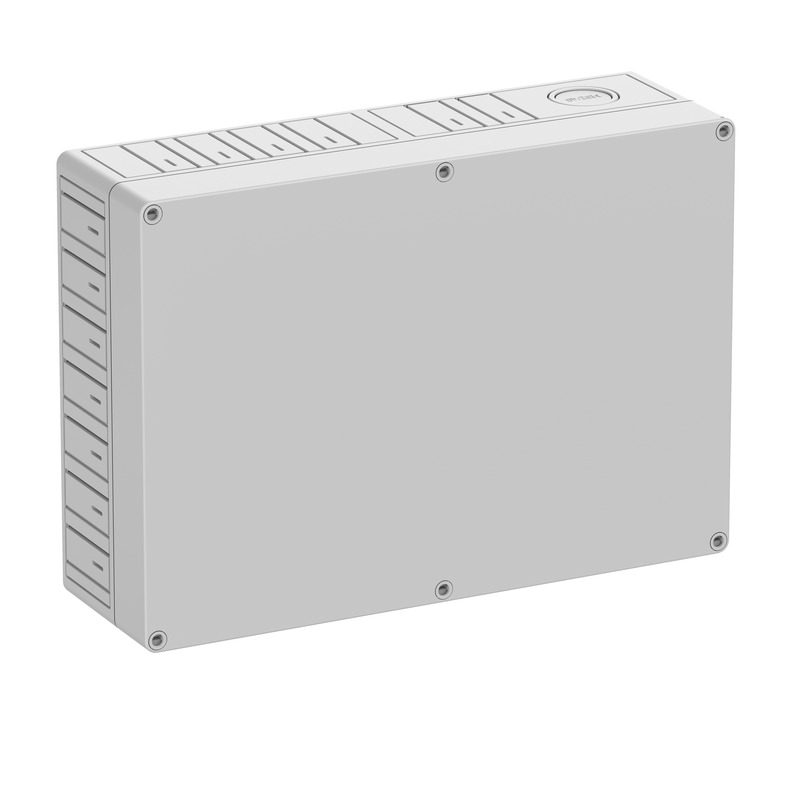

Boîte vide

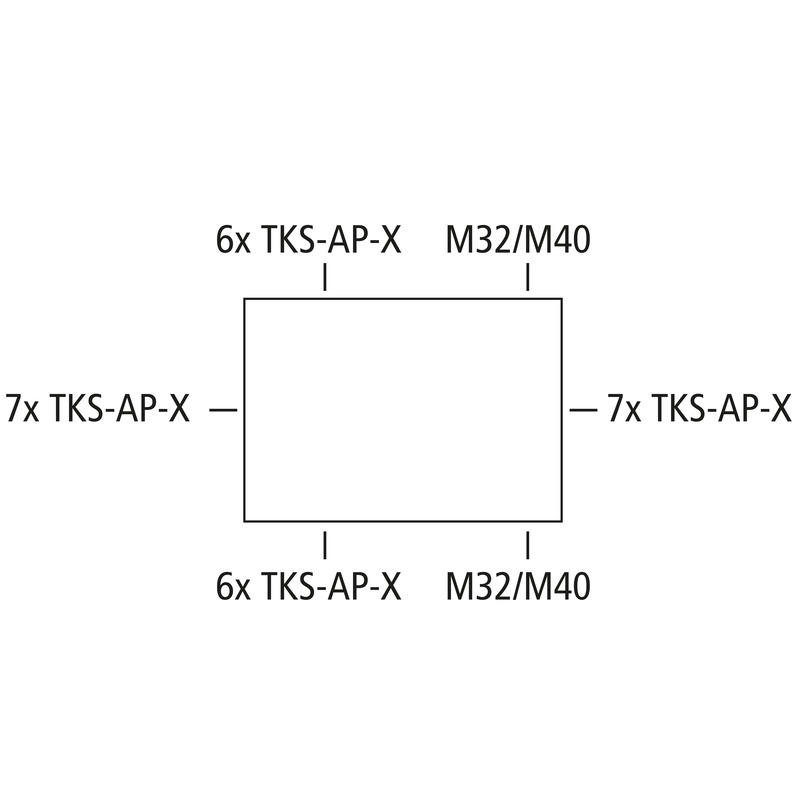

Boîte vide, avec indice de protection IP30, Polycarbonate, points de fixation internes, pour installations standard à l'intérieur, permettant de monter jusqu’à 26 connecteurs enfichables de type WINSTA® en association avec des cadres adaptateurs TKS AP
Boîtiers: Polycarbonate, gris, Couvercle: Polycarbonate, gris
| Tension de service nominale AC | 690 V |
|---|---|
| Tension de service nominale CC | 1000 V |
| Classe de protection | II |
| Type de protection | IP30 |
| ventilé | non |
| UL Type Rating | n.i. |
| Couleur de la partie inférieure | gris |
|---|---|
| Couleur de la partie supérieure | gris |
| Largeur | 361 mm |
|---|---|
| Longueur | 254 mm |
| Hauteur | 111 mm |
| Poids | 1.409 kg |
| Résistant aux UV | oui |
|---|---|
| sans halogène | oui |
| Classe d'inflammabilité selon UL94 | V2 |
| Résistance du filament | 960 °C (EN 60695-2-11) |
| Type de fixation | Montage mural/au plafond |
|---|---|
| Résistance aux chocs | IK07 |
| Plombable | oui |
| Couple de la vis du couvercle | 1.2 Nm |
| Variante à bride | non |
| Type de la pièce supérieure | Couvercle |
| Fixation | points de fixation internes |
| Humidité relative de l'air max. 25 °C | 95 % |
|---|---|
| Humidité relative de l'air max. 40°C | 50 % |
| Température ambiante min. | -35 °C |
| Température ambiante max. | 80 °C |
| Température ambiante 24h | 60 °C |
| Lieu d’installation | Zone intérieure |
| EAN | 4013902694372 |
|---|---|
| Classe ETIM | EC000261 |
| Numéro de tarif des douanes | 85389099 |
| Quantité de commande minimale | 1 |
| Matériau de la partie inférieure | Polycarbonate |
|---|---|
| Matériau de la partie supérieure | Polycarbonate |
| Matériau de la vis pour couvercle | Polyamide, renforcé aux fibres de verre |
| EAN / GTIN | 4013902694372 |
|---|---|
| Largeur | 0.361 m |
| Poids | 1.409 kg |
| Hauteur | 0.165 m |
| Quantité | 1 Pièces |
| Profondeur | 0.254 m |
| EAN / GTIN | 4013902694389 |
|---|---|
| Largeur | 0.372 m |
| Poids | 4.3341 kg |
| Hauteur | 0.372 m |
| Quantité | 3 Pièces |
| Profondeur | 0.262 m |
| EAN / GTIN | 4013902694396 |
|---|---|
| Largeur | 0.8 m |
| Poids | 177.0276 kg |
| Hauteur | 1.65 m |
| Quantité | 108 Pièces |
| Profondeur | 1.2 m |
Texte d'appel d'offres
(14101201.TXT 761 B)
Connectez-vous pour télécharger les textes d’appel d’offres.
Données CAD
(Télécharger les données 3D CAD-Data)
Connectez-vous pour télécharger les textes d’appel d’offres.
Cadre adaptateur
TKS AP-1
Numéro de produit 14400101
pour connecteurs enfichables du type WINSTA® MINI 2 pôles
Cadre adaptateur permettant de monter les connecteurs enfichables WINSTA® dans des boîtiers vides...
Cadre adaptateur
TKS AP-2
Numéro de produit 14400201
pour connecteurs enfichables du type WINSTA® MINI 3 pôles
Cadre adaptateur permettant de monter les connecteurs enfichables WINSTA® dans des boîtiers vides...
Cadre adaptateur
TKS AP-3
Numéro de produit 14400301
pour connecteurs enfichables du type WINSTA® MINI 4 pôles
Cadre adaptateur permettant de monter les connecteurs enfichables WINSTA® dans des boîtiers vides...
Cadre adaptateur
TKS AP-4
Numéro de produit 14400401
pour connecteurs enfichables du type WINSTA® MIDI 2 pôles
Cadre adaptateur permettant de monter les connecteurs enfichables WINSTA® dans des boîtiers vides...
Cadre adaptateur
TKS AP-5
Numéro de produit 14400501
pour connecteurs enfichables du type WINSTA® MIDI 3 pôles et MINI...
Cadre adaptateur permettant de monter les connecteurs enfichables WINSTA® dans des boîtiers vides...
Cadre adaptateur
TKS AP-6
Numéro de produit 14400601
pour connecteurs enfichables du type WINSTA® MIDI 4 pôles
Cadre adaptateur permettant de monter les connecteurs enfichables WINSTA® dans des boîtiers vides...
Cadre adaptateur
TKS AP-7
Numéro de produit 14400701
pour connecteurs enfichables du type WINSTA® MIDI 5 pôles
Cadre adaptateur permettant de monter les connecteurs enfichables WINSTA® dans des boîtiers vides...
Cadre adaptateur
TKS AP-8
Numéro de produit 14400801
pour connecteurs enfichables du type Telegärtner 100023165
Cadre adaptateur permettant de monter les connecteurs enfichables WINSTA® dans des boîtiers vides...
Cadre adaptateur
TKS AP-9
Numéro de produit 14400901
pour connecteurs enfichables du type WINSTA® KNX
Cadre adaptateur permettant de monter les connecteurs enfichables WINSTA® dans des boîtiers vides...
Cadre adaptateur
TKS AP-L
Numéro de produit 14400001
fermé, permet d’obturer les ouvertures de boîtier non utilisées
Cadre adaptateur permettant de monter les connecteurs enfichables WINSTA® dans des boîtiers vides...
Rail normalisé
NS 35-216
Numéro de produit 19821601
TK PS/PC 2518/362
Rail DIN normalisé selon DIN EN 60715, 35 x 7,5 mm. y compris vis de fixation
Kit de pattes de fixation murale
TK ABL
Numéro de produit 19400101
Kit = 4 unités
Kit de pattes de fixation murale en matière plastique pour tous les boîtiers TK PS/PC et RK, à...
Kit de fixation sur mât
MABF 215-2
Numéro de produit 89604101
pour boîtier vide TK 2518 (en diagonale), TK 3625 (debout), petit...
Kit de fixation en acier inoxydable V2A avec vis de fixation et collier de fermeture rapide, pour...
Plaque de montage
TK MPI-3625
Numéro de produit 19501201
TK PS / TK PC 3625
Plaque de montage en isolant à laminage mélamine, épaisseur 2,5 mm, livré avec vis de fixation, gris

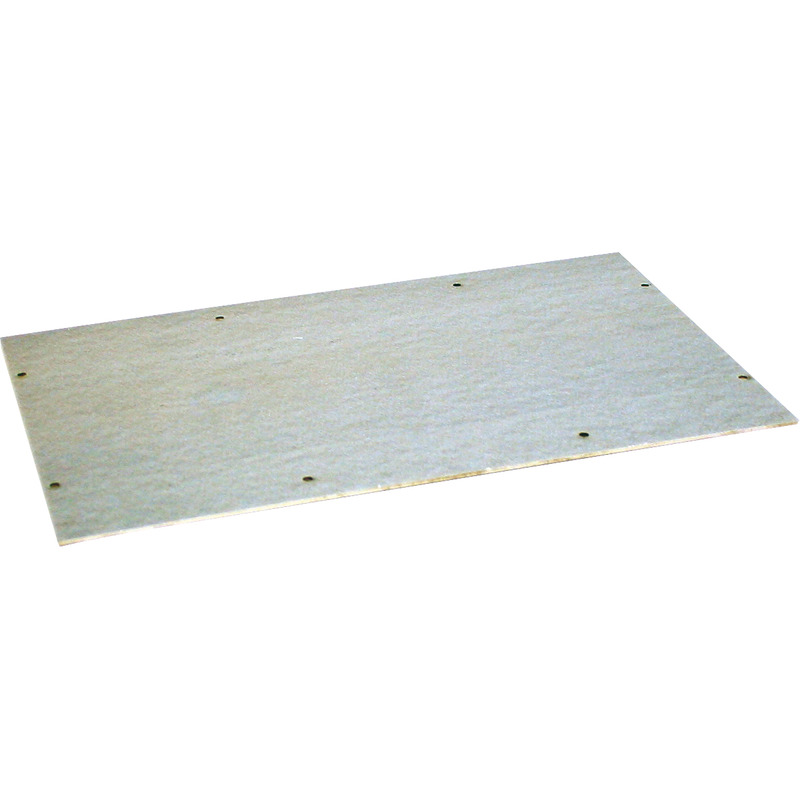

Plaque de montage
TK MPS-3625
Numéro de produit 19701201
TK PS / TK PC 3625
Plaque de montage en tôle d'acier, galvanisé, épaisseur 2 mm, livré avec vis de fixation

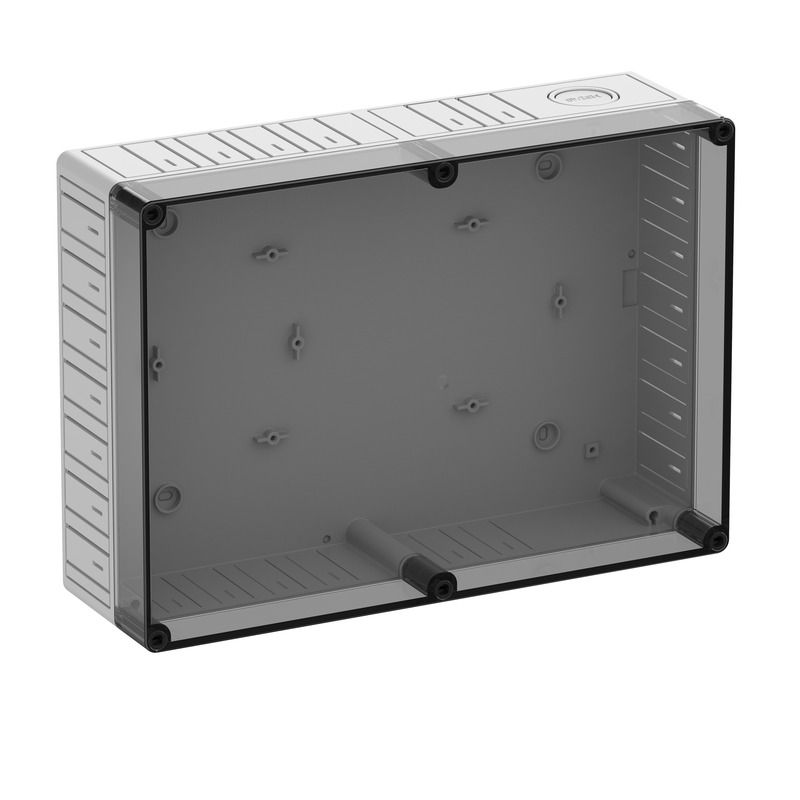

Boîte vide
TKS 3625-11-to
Numéro de produit 14201201
Boîtiers: Polycarbonate, gris, Couvercle: Polycarbonate, transparent
Boîte vide, avec indice de protection IP30, Polycarbonate, points de fixation internes, pour...

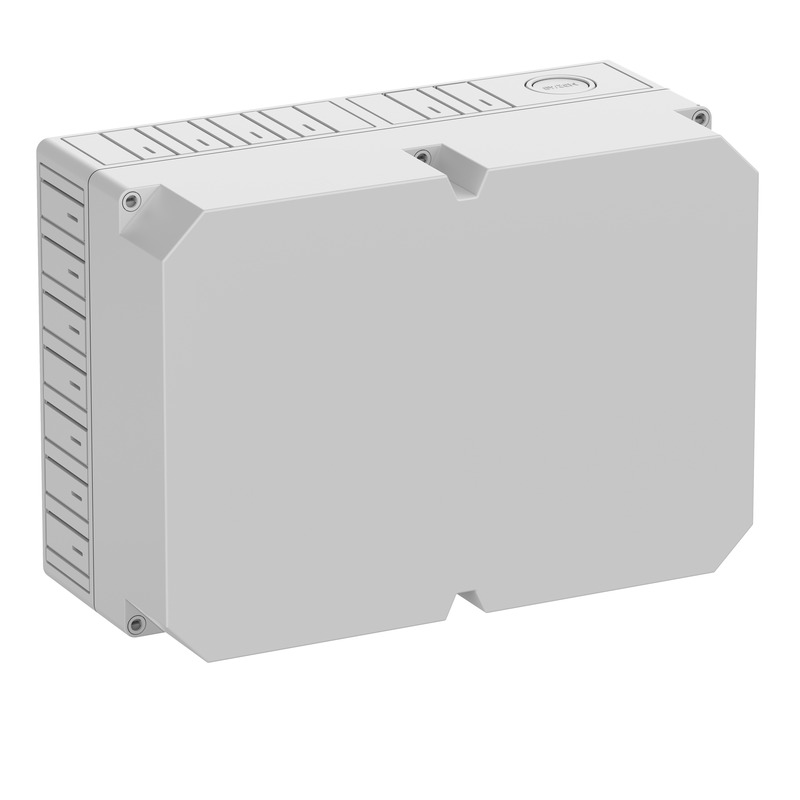

Boîte vide
TKS 3625-16-o
Numéro de produit 14101301
Boîtiers: Polycarbonate, gris, Couvercle: Polycarbonate, gris
Boîte vide, avec indice de protection IP30, Polycarbonate, points de fixation internes, pour...

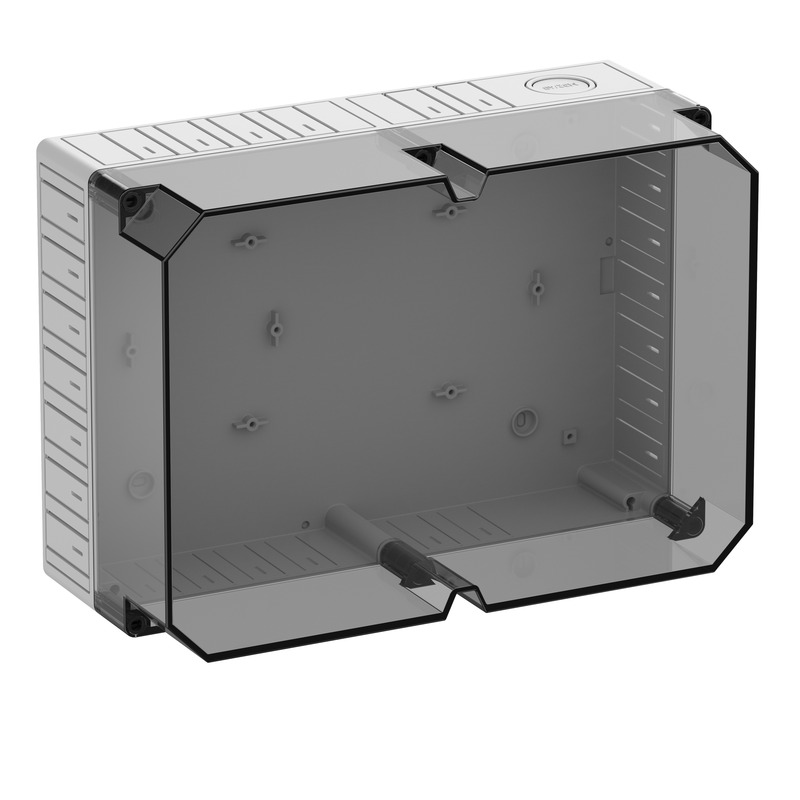

Boîte vide
TKS 3625-16-to
Numéro de produit 14201301
Boîtiers: Polycarbonate, gris, Couvercle: Polycarbonate, transparent
Boîte vide, avec indice de protection IP30, Polycarbonate, points de fixation internes, pour...

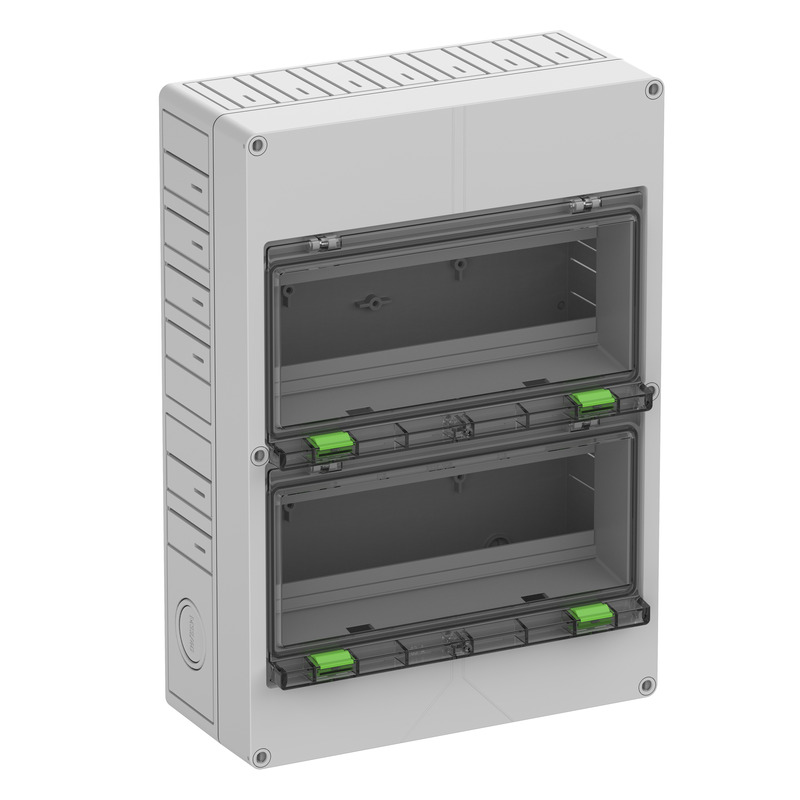

Boîte vide
