#61440401 | Dimensions: 180 x 94 x 57 mm

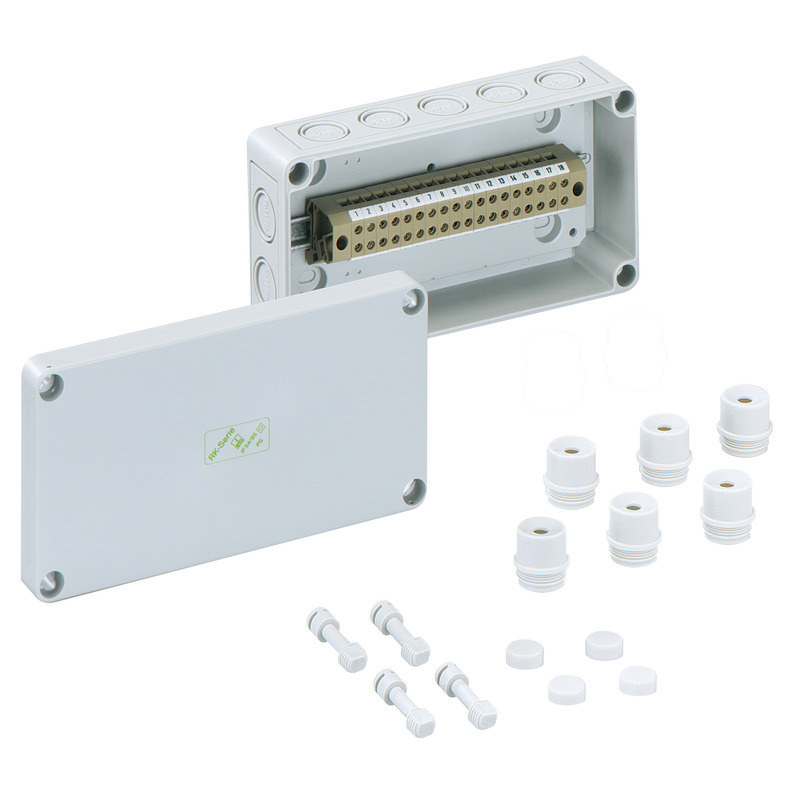

Boîtier pour bornes
Boîtier pour bornes, avec indice de protection IP54/IP66, Section nominale 4 mm², Ui=400V AC, Polystyrène, points de fixation internes, pour installations standard en intérieur
avec bloc de bornes 22 pôles 4 mm² (type Contaclip BKA 4)
Accessoires joints:

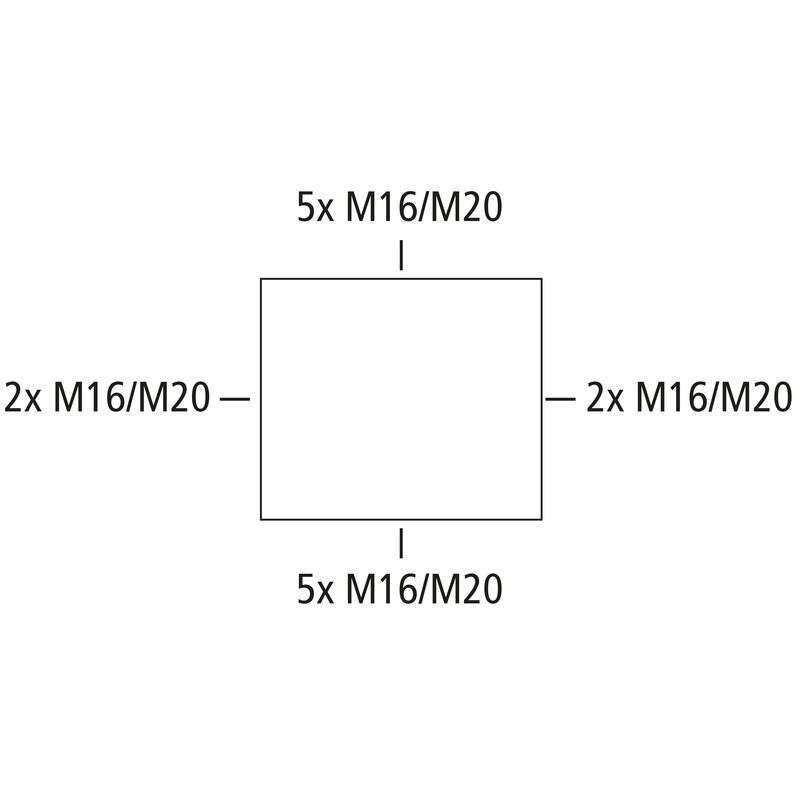

8 passe-câble IP54 M20 plage d'étanchéité 8 - 13,5 mm
| Tension nominale d'isolement CA | 400 V |
|---|---|
| Section de conducteur max. | 4 mm² |
| Classe de protection | II |
| Type de protection | IP54/IP66 |
| UL Type Rating | n.i. |
| Largeur | 180 mm |
|---|---|
| Longueur | 94 mm |
| Hauteur | 57 mm |
| Poids | 0.384 kg |
| Résistant aux UV | non |
|---|---|
| sans halogène | oui |
| Classe d'inflammabilité selon UL94 | HB |
| Résistance du filament | 650 °C (EN 60695-2-11) |
| Type de fixation | Montage mural/au plafond |
|---|---|
| Résistance aux chocs | IK07 |
| Plombable | oui |
| Fixation | points de fixation internes |
| Humidité relative de l'air max. 25 °C | 95 % |
|---|---|
| Humidité relative de l'air max. 40°C | 50 % |
| Température ambiante min. | -25 °C |
| Température ambiante max. | 40 °C |
| Température ambiante 24h | 35 °C |
| Lieu d’installation | Zone intérieure |
| EAN | 4013902090518 |
|---|---|
| Classe ETIM | EC002713 |
| Numéro de tarif des douanes | 85369095 |
| Quantité de commande minimale | 1 |
| Matériau de la partie inférieure | Polystyrène |
|---|---|
| Matériau de la partie supérieure | Polystyrène |
| Matériau d'étanchéité | Polyuréthane |
| Matériau de la vis pour couvercle | Polyamide, renforcé aux fibres de verre |
| EAN / GTIN | 4013902090518 |
|---|---|
| Largeur | 0.18 m |
| Poids | 0.384 kg |
| Hauteur | 0.057 m |
| Quantité | 1 Pièces |
| Profondeur | 0.094 m |
| EAN / GTIN | 4013902313068 |
|---|---|
| Largeur | 0.357 m |
| Poids | 5.657 kg |
| Hauteur | 0.247 m |
| Quantité | 14 Pièces |
| Profondeur | 0.26 m |
| EAN / GTIN | 4013902313075 |
|---|---|
| Largeur | 0.8 m |
| Poids | 323.478 kg |
| Hauteur | 1.87 m |
| Quantité | 756 Pièces |
| Profondeur | 1.2 m |
