Libellé
pour plaque de montage

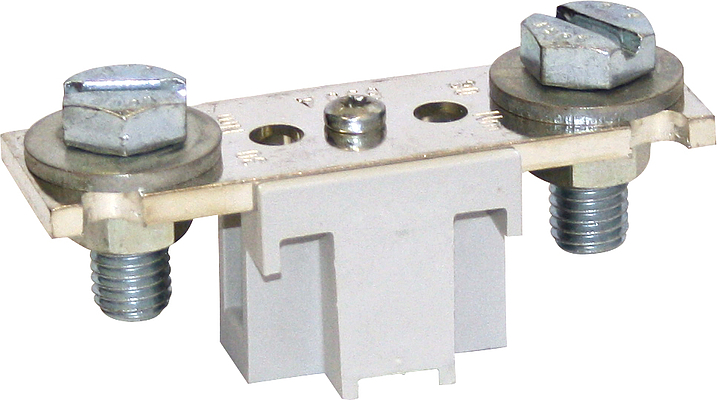

Borne PE NH 1 pour plaque de montage ou élém. de conversion pour GN 1, vis de connection M10
#07601101 | Dimensions: 37 x 100 x 46 mm
Borne PEN
Données techniques
Propriétés électriques
| Tension de service nominale AC | 690 V |
|---|---|
| Tension de service nominale CC | 440 V |
| Courant assigné | 250 Ampères |
| Nombre de pôles | 1 |
| isolé contre les contacts | non |
| Raccordement 1: Type de raccordement | Vis |
| Raccordement 1: Points de serrage par pôle | 2 |
| Raccordement 1: Convient aux conducteurs CU | 1 |
| Raccordement 1: Convient aux conducteurs AL | 0 |
Dimensions
| Largeur | 37 mm |
|---|---|
| Longueur | 100 mm |
| Hauteur | 46 mm |
| Poids | 0.17 kg |
Propriétés du matériel
| Résistance du filament | 960 °C (EN 60695-2-11) |
|---|
Propriétés mécaniques
| Raccordement 1: Couple de serrage | 20 Nm |
|---|
Sales Information
| EAN | 4013902052646 |
|---|---|
| Classe ETIM | EC002498 |
| Numéro de tarif des douanes | 85369010 |
| Quantité de commande minimale | 1 |
Matériau
| Matériau du corps isolant | Thermoplastique |
|---|
Données logistiques
Pièce
| EAN / GTIN | 4013902052646 |
|---|---|
| Largeur | 0.037 m |
| Poids | 0.17 kg |
| Hauteur | 0.046 m |
| Quantité | 1 Pièces |
| Profondeur | 0.1 m |
Carton dèmballage
| EAN / GTIN | 4013902340835 |
|---|---|
| Largeur | 0.297 m |
| Poids | 4.3 kg |
| Hauteur | 0.097 m |
| Quantité | 20 Pièces |
| Profondeur | 0.14 m |
Palette
| EAN / GTIN | 4013902340811 |
|---|---|
| Largeur | 0.8 m |
| Poids | 1570 kg |
| Hauteur | 1.891 m |
| Quantité | 7200 Pièces |
| Profondeur | 1.2 m |
Téléchargements
Télécharger la fiche de données
Données de planification
Texte d'appel d'offres
Texte d'appel d'offres
(07601101.TXT 403 B)
Connectez-vous pour télécharger les textes d’appel d’offres.
Accessoires
Borne à prismeKP NH 1
Borne à prisme
KP NH 1
Numéro de produit 07670101
pour conducteur AL/CU 1x (70-150)rm/rf/sm, Conducteur alu voir annexe...
Borne à prisme servant au raccordement de conducteurs aluminium et cuivre aux bornes PE et N (GPE,...
