#81640001 | Dimensions: 182 x 182 x 90 mm

Boîte de raccordement

Abox 160-L

Boîte de raccordement, avec indice de protection IP55/IP66, Section nominale 16 mm², Certifié selon VDE (DIN EN 60670-1/-22 (VDE 0606-1/-22)), DLG (résistance à l’ammoniac), Membranes...

Personnaliser

Connectez-vous pour voir le prix

Se souvenir du produit

Libellé

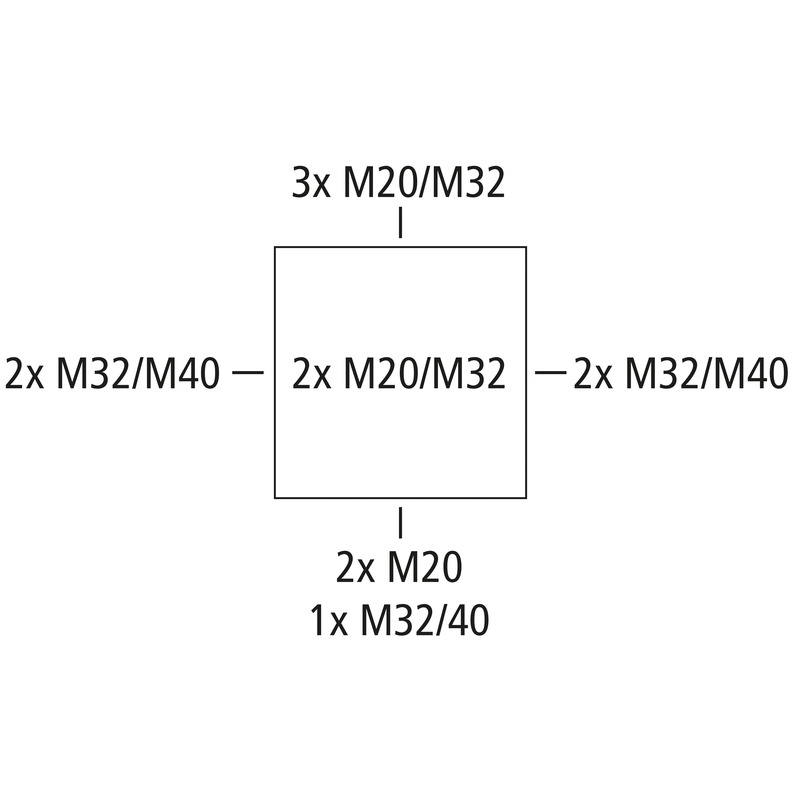

Boîte de raccordement, avec indice de protection IP55/IP66, Section nominale 16 mm², Certifié selon VDE (DIN EN 60670-1/-22 (VDE 0606-1/-22)), DLG (résistance à l’ammoniac), Membranes extractibles, M20/M32/M40, (2 Arrière, 10 latéral), points de fixation internes, pour installations standard en intérieur et zone extérieure protégée

gris, U_i=1000 V AC, sans bornes

Accessoires joints:
4 entrées de câbles IP55 M40 plage d'étanchéité 17 - 30 mm, 1 bouchon de fermeture IP55 M40, sécurité contre la perte du couvercle

Données techniques

Propriétés électriques

Tension nominale d'isolement CA	1000 V
Tension nominale d'isolement CC	1000 V
Section de conducteur max.	16 mm²
Classe de protection	II
Type de protection	IP55/IP66
Courant assigné	101 Ampères
Type de bornes	sans

Couleurs

Couleur de la partie inférieure	gris
Couleur de la partie supérieure	gris

Dimensions

Largeur	182 mm
Longueur	182 mm
Hauteur	90 mm
Longueur intérieure	167 mm
Largeur intérieure	167 mm
Hauteur intérieure	69 mm
Poids	0.6114 kg

Propriétés du matériel

Résistant aux UV	oui
sans halogène	oui
Classe d'inflammabilité selon UL94	HB
Résistance du filament	750 °C (EN 60695-2-11)

Propriétés mécaniques

Résistance aux chocs	IK07
Plombable	oui
Couple de la vis du couvercle	1.5 Nm
Type de fixation	Montage mural/au plafond
Fixation	points de fixation internes

Conditions ambiantes

Humidité relative de l'air max. 25 °C	95 %
Humidité relative de l'air max. 40°C	50 %
Température ambiante min.	-25 °C
Température ambiante max.	55 °C
Température ambiante 24h	35 °C
Lieu d’installation	zone extérieure protégée

Sales Information

EAN	4013902660391
Classe ETIM	EC002600
Numéro de tarif des douanes	85389099
Quantité de commande minimale	1

Matériau

Matériau de la partie inférieure	Polycarbonate
Matériau de la partie supérieure	Polycarbonate
Matériau d'étanchéité	Élastomère thermoplastique
Matériau de la vis pour couvercle	Acier inoxydable 1.4567 (V2A)

Certificats

Marque de contrôle	VDE (DIN EN 60670-1/-22 (VDE 0606-1/-22))
Marque de contrôle	DLG (résistance à l’ammoniac)

Données logistiques

Carton dèmballage

EAN / GTIN	4013902660407
Largeur	0.471 m
Poids	6.564 kg
Hauteur	0.197 m
Quantité	10 Pièces
Profondeur	0.371 m

Palette

EAN / GTIN	4013902660414
Largeur	0.8 m
Poids	179.536 kg
Hauteur	1.135 m
Quantité	240 Pièces
Profondeur	1.2 m

Pièce

EAN / GTIN	4013902660391
Largeur	0.182 m
Poids	0.6114 kg
Hauteur	0.09 m
Quantité	1 Pièces
Profondeur	0.182 m
