#81010001 | Dimensions: 152 x 152 x 80 mm
Boîte de raccordement

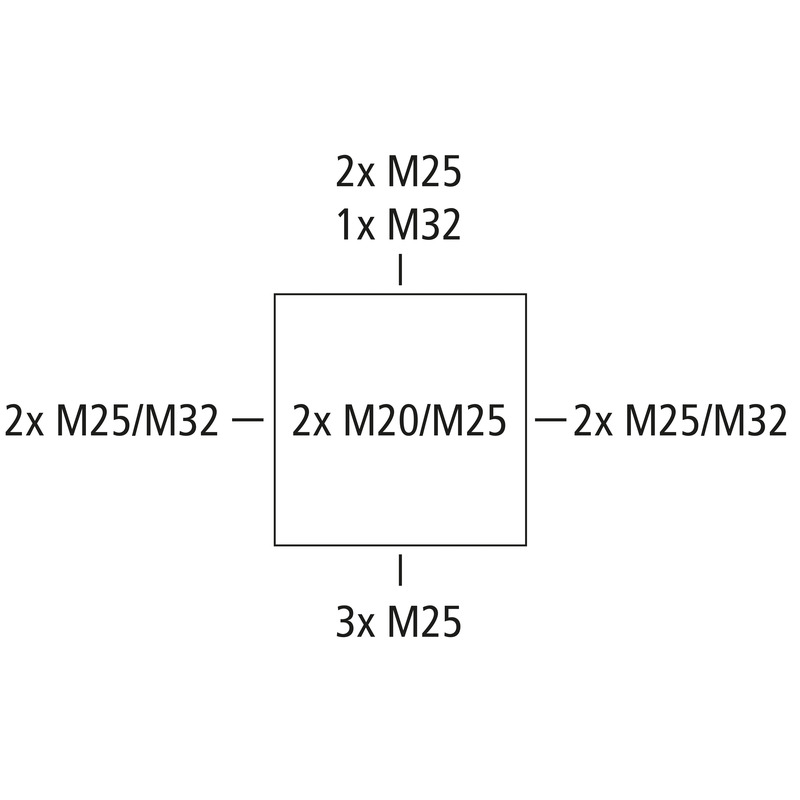

Boîte de raccordement, avec indice de protection IP66, Section nominale 10 mm², Certifié selon VDE (DIN EN 60670-1/-22 (VDE 0606-1/-22)), DLG (résistance à l’ammoniac), membranes d'entrée souples et auto-étanches, M20/M25/M32, Plage d'étanchéité 8 - 28 mm, (2 Arrière, 10 latéral), points de fixation internes, pour installations standard en intérieur et zone extérieure protégée
blanc, Ui=1000 V AC, sans bornes
| Tension nominale d'isolement CA | 1000 V |
|---|---|
| Tension nominale d'isolement CC | 1000 V |
| Section de conducteur max. | 10 mm² |
| Classe de protection | II |
| Type de protection | IP66 |
| Type de bornes | sans |
| Couleur de la partie inférieure | blanc |
|---|---|
| Couleur de la partie supérieure | blanc |
| Largeur | 152 mm |
|---|---|
| Longueur | 152 mm |
| Hauteur | 80 mm |
| Longueur intérieure | 139 mm |
| Largeur intérieure | 140 mm |
| Hauteur intérieure | 64 mm |
| Poids | 0.282 kg |
| Résistant aux UV | oui |
|---|---|
| sans halogène | oui |
| Classe d'inflammabilité selon UL94 | HB |
| Résistance du filament | 750 °C (EN 60695-2-11) |
| pour plage d’étanchéité min. | 8 mm |
|---|---|
| pour plage d’étanchéité max. | 28 mm |
| Résistance aux chocs | IK07 |
| Plombable | oui |
| Couple de la vis du couvercle | 1.2 Nm |
| Type de fixation | Montage mural/au plafond |
| Fixation | points de fixation internes |
| Humidité relative de l'air max. 25 °C | 95 % |
|---|---|
| Humidité relative de l'air max. 40°C | 50 % |
| Température ambiante min. | -25 °C |
| Température ambiante max. | 55 °C |
| Température ambiante 24h | 35 °C |
| Lieu d’installation | zone extérieure protégée |
| EAN | 4013902660605 |
|---|---|
| Classe ETIM | EC002600 |
| Numéro de tarif des douanes | 85389099 |
| Quantité de commande minimale | 1 |
| Matériau de la partie inférieure | Polypropylène |
|---|---|
| Matériau de la partie supérieure | Polypropylène |
| Matériau de l’entrée | Élastomère thermoplastique |
| Matériau d'étanchéité | Élastomère thermoplastique |
| Matériau de la vis pour couvercle | Acier inoxydable 1.4567 (V2A) |
| Marque de contrôle | VDE (DIN EN 60670-1/-22 (VDE 0606-1/-22)) |
|---|---|
| Marque de contrôle | DLG (résistance à l’ammoniac) |
| EAN / GTIN | 4013902660605 |
|---|---|
| Largeur | 0.152 m |
| Poids | 0.282 kg |
| Hauteur | 0.08 m |
| Quantité | 1 Pièces |
| Profondeur | 0.152 m |
| EAN / GTIN | 4013902660612 |
|---|---|
| Largeur | 0.35 m |
| Poids | 5.778 kg |
| Hauteur | 0.425 m |
| Quantité | 20 Pièces |
| Profondeur | 0.305 m |
| EAN / GTIN | 4013902660629 |
|---|---|
| Largeur | 0.8 m |
| Poids | 91.336 kg |
| Hauteur | 0.982 m |
| Quantité | 240 Pièces |
| Profondeur | 1.2 m |
