#80670101 | Dimensions: 127 x 127 x 70 mm

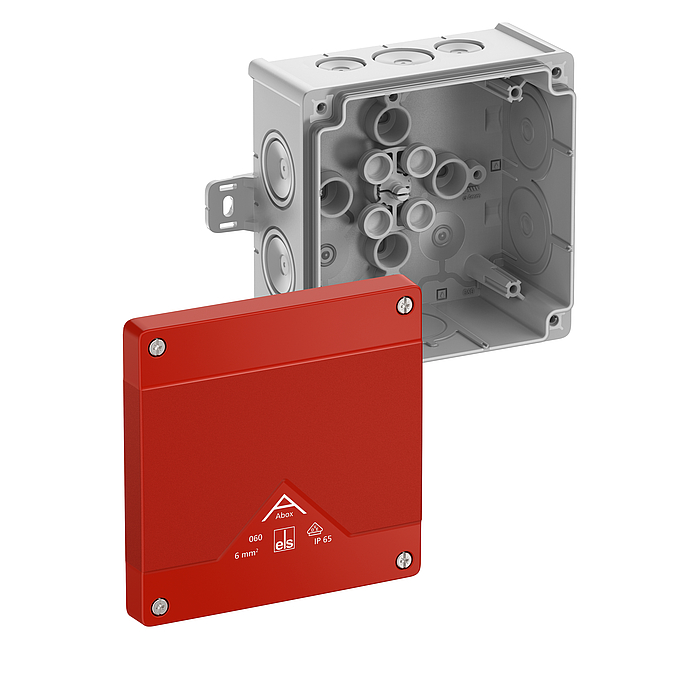

Boîte de raccordement

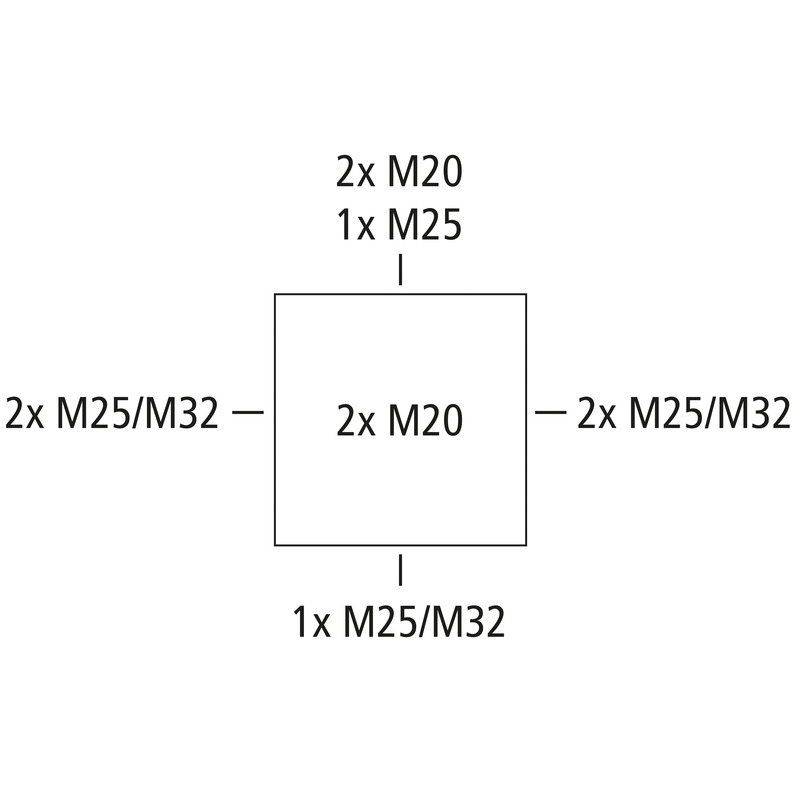

Boîte de raccordement, avec indice de protection IP66, Section nominale 6 mm², Certifié selon VDE (DIN EN 60670-1/-22 (VDE 0606-1/-22)), DLG (résistance à l’ammoniac), membranes d'entrée souples et auto-étanches, M20/M25/M32, Plage d'étanchéité 4 - 28 mm, (2 Arrière, 8 latéral), points de fixation externes, pour installations standard en intérieur et zone extérieure protégée
gris, Ui=1000 V AC, avec couvercle rouge, sans bornes, pour marquage des circuits d’éclairage de sécurité
| Tension nominale d'isolement CA | 1000 V |
|---|---|
| Tension nominale d'isolement CC | 1000 V |
| Section de conducteur max. | 6 mm² |
| Classe de protection | II |
| Type de protection | IP66 |
| Type de bornes | sans |
| Couleur de la partie inférieure | gris |
|---|---|
| Couleur de la partie supérieure | rouge |
| Largeur | 127 mm |
|---|---|
| Longueur | 127 mm |
| Hauteur | 70 mm |
| Longueur intérieure | 114 mm |
| Largeur intérieure | 114 mm |
| Hauteur intérieure | 54 mm |
| Poids | 0.214 kg |
| Résistant aux UV | oui |
|---|---|
| sans halogène | oui |
| Classe d'inflammabilité selon UL94 | HB |
| Résistance du filament | 750 °C (EN 60695-2-11) |
| pour plage d’étanchéité min. | 4 mm |
|---|---|
| pour plage d’étanchéité max. | 28 mm |
| Résistance aux chocs | IK07 |
| Plombable | oui |
| Couple de la vis du couvercle | 1.2 Nm |
| Type de fixation | Montage mural/au plafond |
| Fixation | points de fixation externes |
| Humidité relative de l'air max. 25 °C | 95 % |
|---|---|
| Humidité relative de l'air max. 40°C | 50 % |
| Température ambiante min. | -25 °C |
| Température ambiante max. | 55 °C |
| Température ambiante 24h | 35 °C |
| Lieu d’installation | zone extérieure protégée |
| EAN | 4013902660698 |
|---|---|
| Classe ETIM | EC002600 |
| Numéro de tarif des douanes | 85389099 |
| Quantité de commande minimale | 1 |
| Matériau de la partie inférieure | Polypropylène |
|---|---|
| Matériau de la partie supérieure | Polypropylène |
| Matériau de l’entrée | Élastomère thermoplastique |
| Matériau d'étanchéité | Élastomère thermoplastique |
| Matériau de la vis pour couvercle | Acier inoxydable 1.4567 (V2A) |
| Marque de contrôle | VDE (DIN EN 60670-1/-22 (VDE 0606-1/-22)) |
|---|---|
| Marque de contrôle | DLG (résistance à l’ammoniac) |
| EAN / GTIN | 4013902660698 |
|---|---|
| Largeur | 0.127 m |
| Poids | 0.214 kg |
| Hauteur | 0.07 m |
| Quantité | 1 Pièces |
| Profondeur | 0.127 m |
| EAN / GTIN | 4013902660704 |
|---|---|
| Largeur | 0.685 m |
| Poids | 4.622 kg |
| Hauteur | 0.155 m |
| Quantité | 20 Pièces |
| Profondeur | 0.255 m |
| EAN / GTIN | 4013902660711 |
|---|---|
| Largeur | 0.8 m |
| Poids | 132.928 kg |
| Hauteur | 1.116 m |
| Quantité | 480 Pièces |
| Profondeur | 1.2 m |
Texte d'appel d'offres
(80670101.TXT 1.02 kB)
Connectez-vous pour télécharger les textes d’appel d’offres.
Données CAD
(Télécharger les données 3D CAD-Data)
Connectez-vous pour télécharger les textes d’appel d’offres.
Presse-étoupes
KVR M20-MGM
Numéro de produit 22742001
Plage d'étanchéité 6 - 12 mm, Longueur du filetage 9 mm
Presse-étoupes, IP68/IP69*, avec décharge de traction, polyamide, M_ x 1,5 mm, avec contre-écrou,...
Presse-étoupes
KVR M20-GDB/MGM
Numéro de produit 22742101
Plage d'étanchéité 7 - 14 mm, Longueur du filetage 9 mm
Presse-étoupes, IP68/IP69*, avec décharge de traction, polyamide, M_ x 1,5 mm, avec contre-écrou,...
Presse-étoupes
KVR M25-MGM
Numéro de produit 22742501
Plage d'étanchéité 9 - 16 mm, Longueur du filetage 11 mm
Presse-étoupes, IP68/IP69*, avec décharge de traction, polyamide, M_ x 1,5 mm, avec contre-écrou,...
Presse-étoupes
KVR M32-MGM
Numéro de produit 22743201
Plage d'étanchéité 11 - 21 mm, Longueur du filetage 11 mm
Presse-étoupes, IP68/IP69*, avec décharge de traction, polyamide, M_ x 1,5 mm, avec contre-écrou,...
Passe-câbles à double membrane
DMS M20
Numéro de produit 26042001
Plage d'étanchéité 7 - 13 mm
Raccord à double membrane, IP66, avec deux membranes d'étanchéité, fermées, élastomère...
Passe-câbles à double membrane
DMS M25
Numéro de produit 26042501
Plage d'étanchéité 9 - 17 mm
Raccord à double membrane, IP66, avec deux membranes d'étanchéité, fermées, élastomère...
Passe-câbles à double membrane
DMS M32
Numéro de produit 26043201
Plage d'étanchéité 13 - 21 mm
Raccord à double membrane, IP66, avec deux membranes d'étanchéité, fermées, élastomère...
Kit de plombage
Abox PST 025-100
Numéro de produit 89500101
Kit avec 2 bouchons d'étanchéité et vis
Kit permettant de plomber ultérieurement les boîtiers de dérivation, pour Abox 025 / 040 / 060 / 100...
Plaque de montage
Abox MPI 060
Numéro de produit 89510601
pour Abox / Abox Pro 060
Plaque de montage en mélaminé isolant, épaisseur 2,5 mm, gris livré avec vis de fixation. Pour un...
Rail normalisé
Abox 060 NS35
Numéro de produit 89530601
pour Abox / Abox Pro 060
Rail normalisé selon DIN EN 60715, 35 x 7,5 mm, avec vis de fixation. Pour un montage en boîtes de...
Porte-bornes
Abox 060 KH 221 4²
Numéro de produit 89600401
pour montage en position fixe et en saillie d'un max. de 6 bornes Wago...
Support de bornes avec matériel de fixation pour montage de bornes d'installation et de bornes en...
Bloc de bornes
Abox 060 KLS-6²
Numéro de produit 89640601
Borne à vis pour Abox/Abox Pro 060, 5 pôles - 6 mm², In = 41 A,...
Borne de connexion selon DIN EN 60998 (VDE 0613), Ui=690 V. Pour un montage en boîtes de dérivation...
Kit de fixation sur mât
MABF 100-1
Numéro de produit 89602001
pour boîtes de dérivation Abox/Abox Pro à partir de 2024 des types...
Kit de fixation en acier inoxydable V2A avec vis de fixation et collier de fermeture rapide, pour...

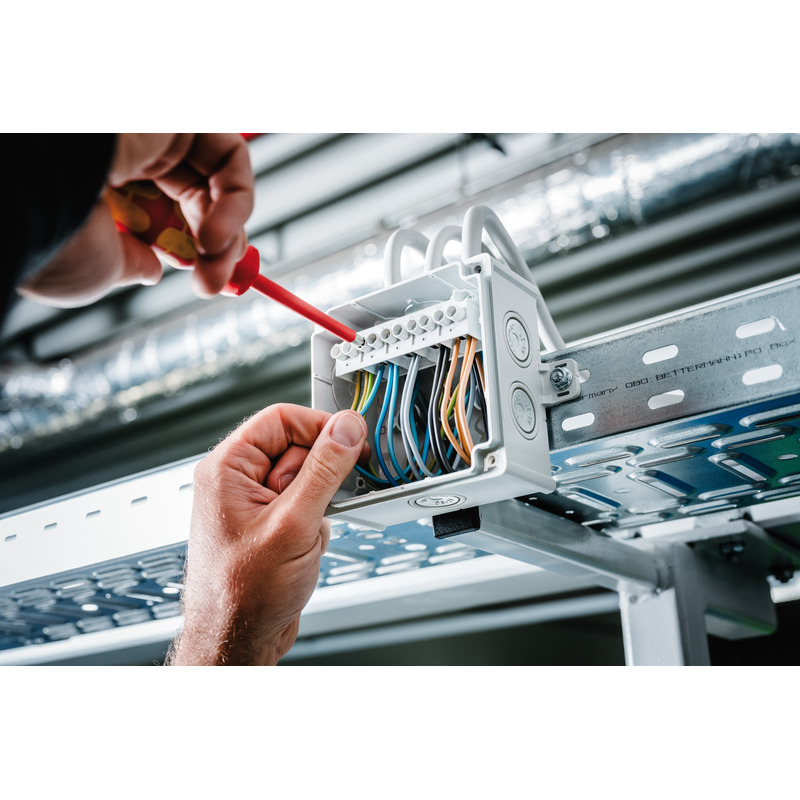

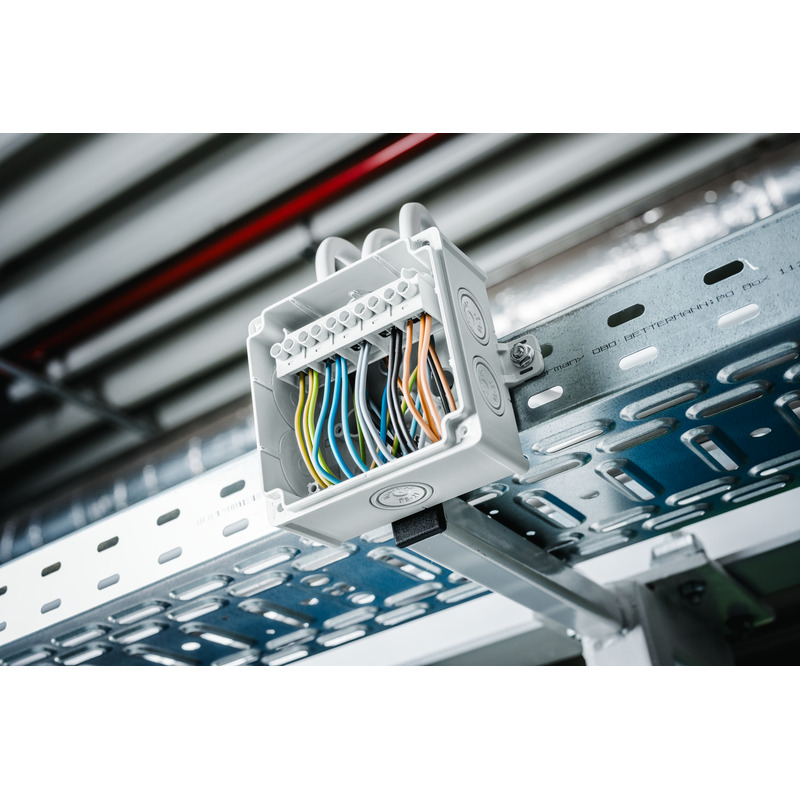

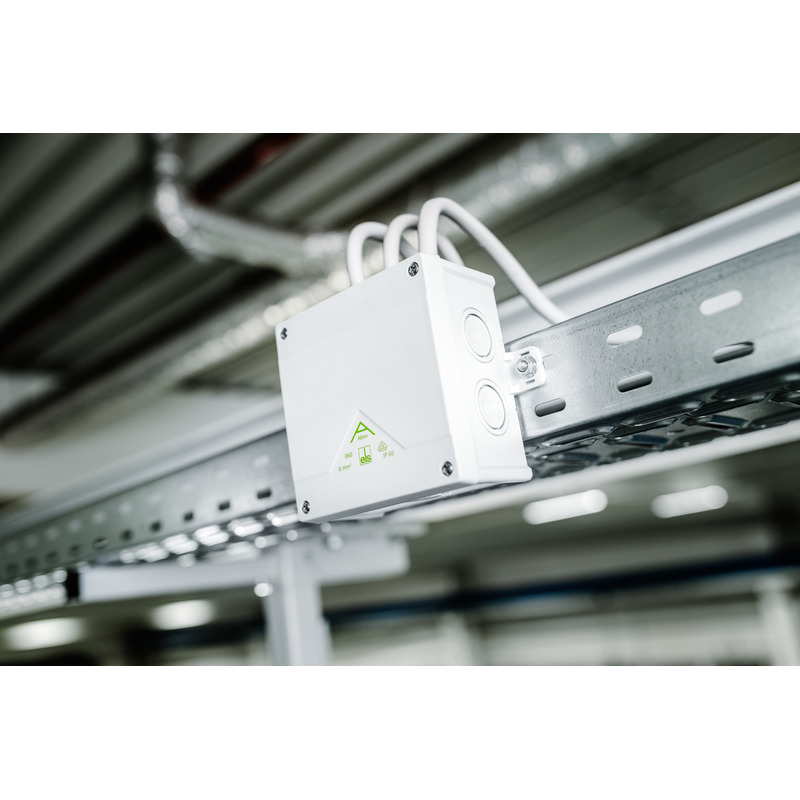

Fixation pour chemins de câbles
