#80647001 | Dimensions: 152 x 152 x 80 mm

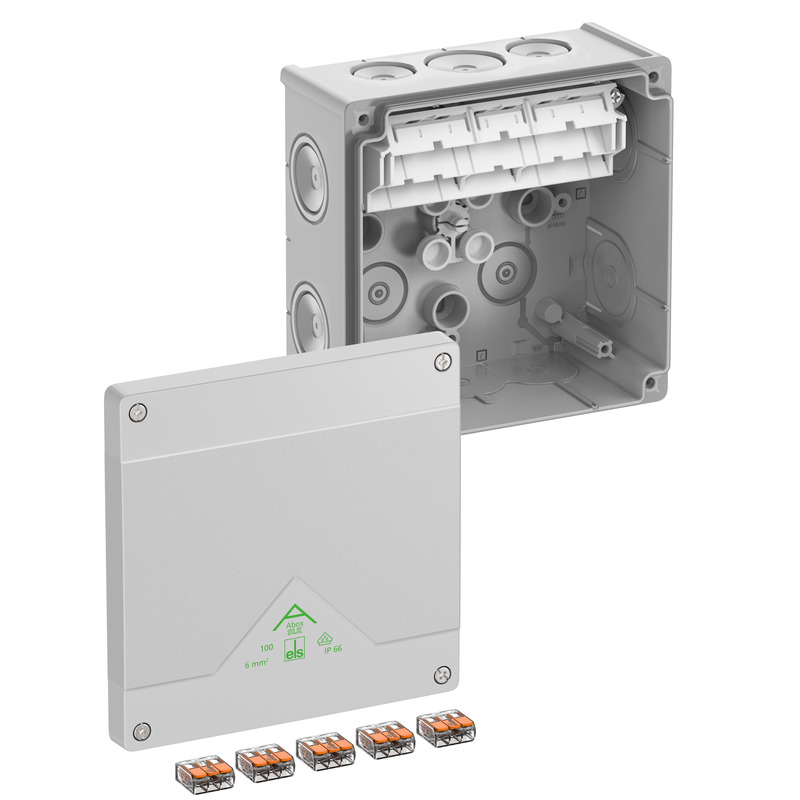

Boîte de raccordement

Abox SLK-6²

Boîte de raccordement, avec indice de protection IP66, Section nominale 6 mm², U_i=450 V AC, Certifié selon VDE (DIN EN 60670-1/-22 (VDE 0606-1/-22)), DLG (résistance à l’ammoniac), membranes...

Connectez-vous pour voir le prix

Se souvenir du produit

Libellé

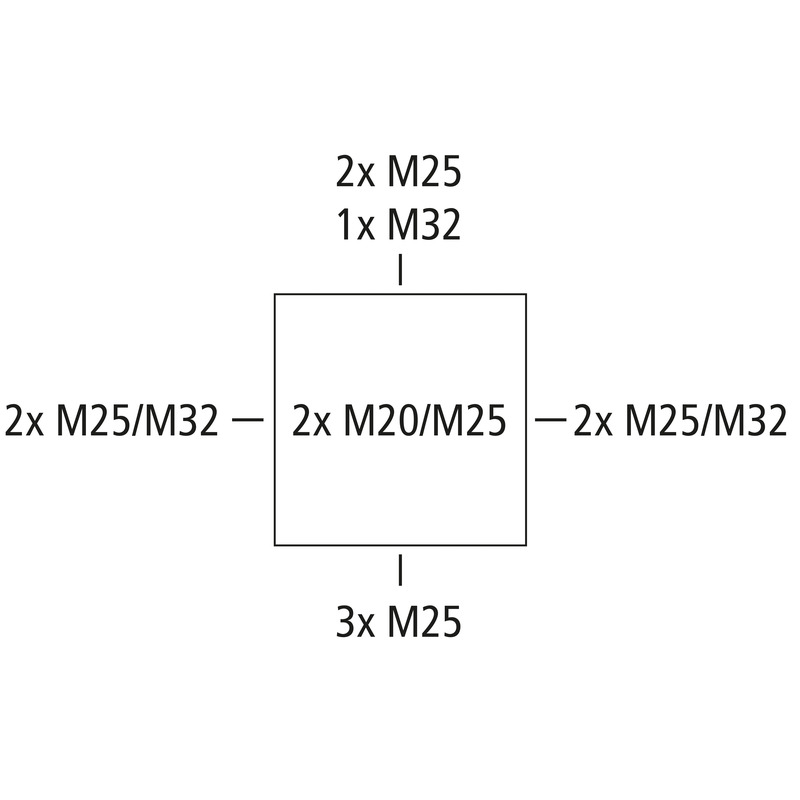

Boîte de raccordement, avec indice de protection IP66, Section nominale 6 mm², U_i=450 V AC, Certifié selon VDE (DIN EN 60670-1/-22 (VDE 0606-1/-22)), DLG (résistance à l’ammoniac), membranes d'entrée souples et auto-étanches, M20/M25/M32, Plage d'étanchéité 8 - 28 mm, (2 Arrière, 10 latéral), points de fixation internes, avec bornes sans vis et supports de bornes, pour installations standard en intérieur et en extérieur protégé

gris, I_n=41 Ampères, avec 5 bornes trifilaires sans vis en saillie de type Wago 221-613 - 6 mm², sections acceptées par pôle : 3 x 0,2 à 6 mm² rigide/souple Cu

Données techniques

Propriétés électriques

Tension nominale d'isolement CA	450 V
Tension nominale d'isolement CC	450 V
Section de conducteur min.	0,5 mm²
Section de conducteur max.	6 mm²
Classe de protection	II
Type de protection	IP66
Courant assigné	41 Ampères
Type de bornes	sans vis
Nombre de pôles	5

Couleurs

Couleur de la partie inférieure	gris
Couleur de la partie supérieure	gris

Dimensions

Largeur	152 mm
Longueur	152 mm
Hauteur	80 mm
Longueur intérieure	139 mm
Largeur intérieure	140 mm
Hauteur intérieure	64 mm
Poids	0.3325 kg

Propriétés du matériel

Résistant aux UV	oui
sans halogène	oui
Classe d'inflammabilité selon UL94	HB
Résistance du filament	750 °C (EN 60695-2-11)

Propriétés mécaniques

pour plage d’étanchéité min.	8 mm
pour plage d’étanchéité max.	28 mm
Résistance aux chocs	IK07
Plombable	oui
Couple de la vis du couvercle	1.2 Nm
Type de fixation	Montage mural/au plafond
Fixation	points de fixation internes

Conditions ambiantes

Humidité relative de l'air max. 25 °C	95 %
Humidité relative de l'air max. 40°C	50 %
Température ambiante min.	-25 °C
Température ambiante max.	55 °C
Température ambiante 24h	35 °C
Lieu d’installation	zone extérieure protégée

Sales Information

EAN	4013902660759
Classe ETIM	EC002600
Numéro de tarif des douanes	85369095
Quantité de commande minimale	1

Matériau

Matériau de la partie inférieure	Polypropylène
Matériau de la partie supérieure	Polypropylène
Matériau de l’entrée	Élastomère thermoplastique
Matériau d'étanchéité	Élastomère thermoplastique
Matériau de la vis pour couvercle	Acier inoxydable 1.4567 (V2A)

Certificats

Marque de contrôle	VDE (DIN EN 60670-1/-22 (VDE 0606-1/-22))
Marque de contrôle	DLG (résistance à l’ammoniac)

Données logistiques

Pièce

EAN / GTIN	4013902660759
Largeur	0.152 m
Poids	0.3325 kg
Hauteur	0.08 m
Quantité	1 Pièces
Profondeur	0.152 m

Carton dèmballage

EAN / GTIN	4013902660766
Largeur	0.35 m
Poids	7.03 kg
Hauteur	0.425 m
Quantité	20 Pièces
Profondeur	0.305 m

Palette

EAN / GTIN	4013902660773
Largeur	0.8 m
Poids	106.36 kg
Hauteur	0.982 m
Quantité	240 Pièces
Profondeur	1.2 m

Téléchargements

Télécharger la fiche de données

Télécharger la fiche de données (80647001.pdf)

Instructions de montage

Instructions de montage DE/EN pdf (3 Mo)

Instructions de montage FR/ES pdf (3 Mo)

Fiche cotée

Plan dimensionnel pdf (6 Mo)

Plan dimensionnel dwg (8 Mo)

Plan dimensionnel dxf (36 Mo)

Certificat

DLG Homologation DE pdf (752 Ko)

CE Explication DE/EN/FR pdf (34 Ko)

UKCA Explication EN pdf (167 Ko)

DLG Homologation EN pdf (727 Ko)

VDE Certificat DE/EN pdf (207 Ko)

CE Explication DE/EN/PL pdf (94 Ko)

Données de planification

Texte d'appel d'offres

Données CAD
