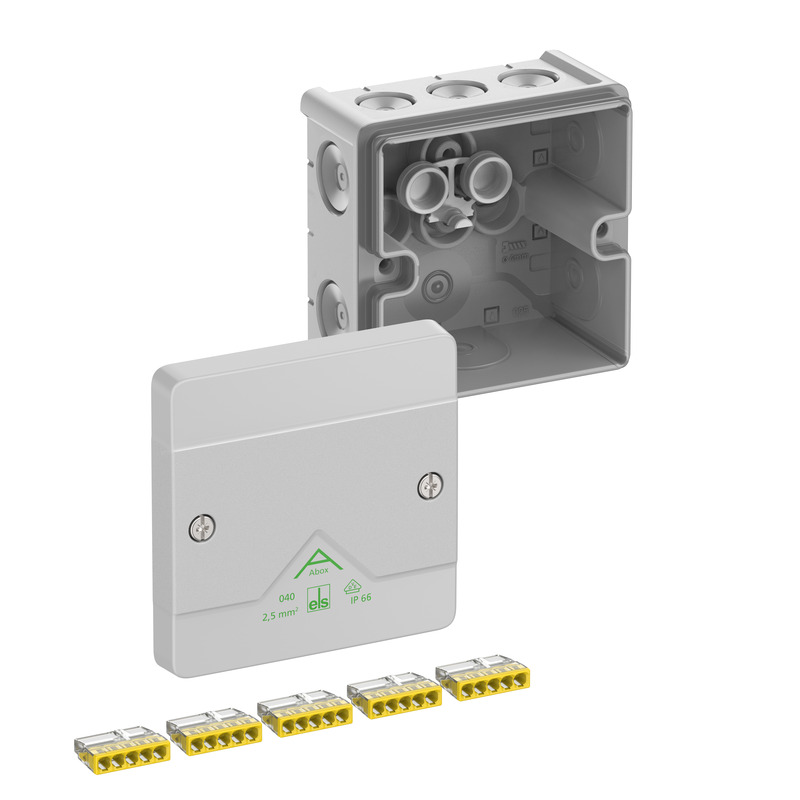

#80243001 | Dimensions: 102 x 102 x 57 mm

Boîte de raccordement

Abox 040-2,5²

Personnaliser

Connectez-vous pour voir le prix

Se souvenir du produit

Libellé

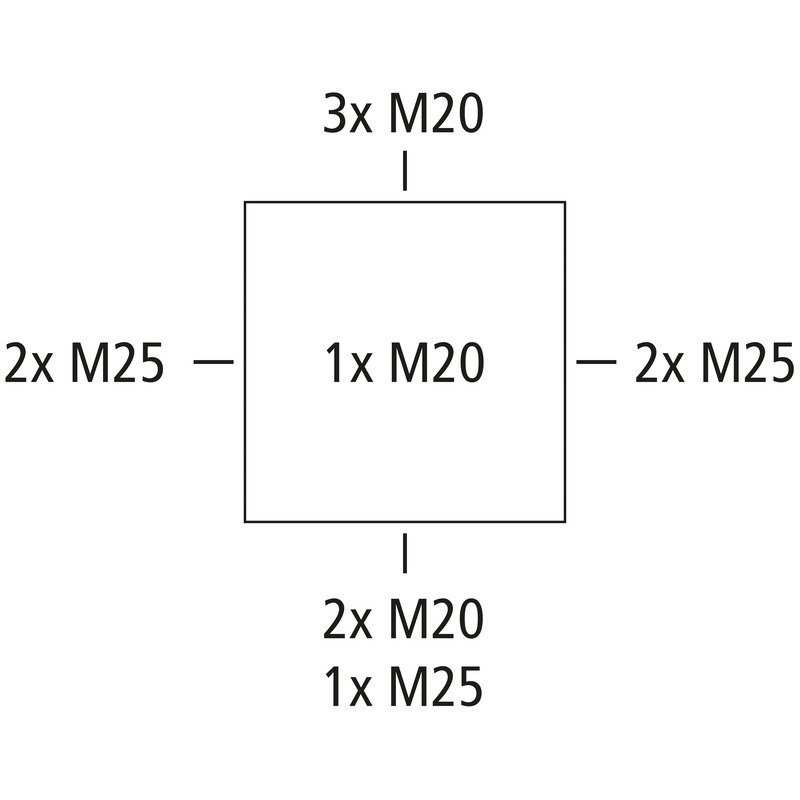

Boîte de raccordement, avec indice de protection IP66, Section nominale 4 mm², Certifié selon VDE (DIN EN 60670-1/-22 (VDE 0606-1/-22)), DLG (résistance à l’ammoniac), membranes d'entrée souples et auto-étanches, M20/M25, Plage d'étanchéité 4 - 21 mm, (1 Arrière, 10 latéral), points de fixation internes, pour installations standard en intérieur et zone extérieure protégée

gris, U_i=450 V AC, I_n=24 Ampères, avec 5 bornes à 5 fils sans vis Wago 2273-205, section nominale max. selon DIN EN 60998 : 2,5 mm², sections acceptées par pôle : 5 x 0,5 - 2,5 mm² rigide Cu/Al (Respecter les instructions de montage !)

Données techniques

Propriétés électriques

Tension nominale d'isolement CA	450 V
Tension nominale d'isolement CC	450 V
Section de conducteur min.	0,5 mm²
Section de conducteur max.	4 mm²
Classe de protection	II
Type de protection	IP66
Courant assigné	24 Ampères
Type de bornes	sans vis
Nombre de pôles	5

Couleurs

Couleur de la partie inférieure	gris
Couleur de la partie supérieure	gris

Dimensions

Largeur	102 mm
Longueur	102 mm
Hauteur	57 mm
Longueur intérieure	90 mm
Largeur intérieure	90 mm
Hauteur intérieure	49 mm
Poids	0.138 kg

Propriétés du matériel

Résistant aux UV	oui
sans halogène	oui
Classe d'inflammabilité selon UL94	HB
Résistance du filament	750 °C (EN 60695-2-11)

Propriétés mécaniques

pour plage d’étanchéité min.	4 mm
pour plage d’étanchéité max.	21 mm
Résistance aux chocs	IK07
Plombable	oui
Couple de la vis du couvercle	1.2 Nm
Type de fixation	Montage mural/au plafond
Fixation	points de fixation internes

Conditions ambiantes

Humidité relative de l'air max. 25 °C	95 %
Humidité relative de l'air max. 40°C	50 %
Température ambiante min.	-25 °C
Température ambiante max.	55 °C
Température ambiante 24h	35 °C
Lieu d’installation	zone extérieure protégée

Sales Information

EAN	4013902661954
Classe ETIM	EC002600
Numéro de tarif des douanes	85369095
Quantité de commande minimale	1

Matériau

Matériau de la partie inférieure	Polypropylène
Matériau de la partie supérieure	Polypropylène
Matériau de l’entrée	Élastomère thermoplastique
Matériau d'étanchéité	Élastomère thermoplastique
Matériau de la vis pour couvercle	Acier inoxydable 1.4567 (V2A)

Certificats

Marque de contrôle	VDE (DIN EN 60670-1/-22 (VDE 0606-1/-22))
Marque de contrôle	DLG (résistance à l’ammoniac)

Données logistiques

Pièce

EAN / GTIN	4013902661954
Largeur	0.102 m
Poids	0.138 kg
Hauteur	0.057 m
Quantité	1 Pièces
Profondeur	0.102 m

Carton dèmballage

EAN / GTIN	4013902661961
Largeur	0.41 m
Poids	8.447 kg
Hauteur	0.295 m
Quantité	60 Pièces
Profondeur	0.305 m

Palette

EAN / GTIN	4013902661978
Largeur	0.8 m
Poids	174.046 kg
Hauteur	1.053 m
Quantité	1080 Pièces
Profondeur	1.2 m

Téléchargements

Données de planification

Texte d'appel d'offres

Données CAD

Accessoires

Presse-étoupesKVR M20-MGM

Presse-étoupes

KVR M20-MGM

Numéro de produit 22742001

Plage d'étanchéité 6 - 12 mm, Longueur du filetage 9 mm

Presse-étoupes, IP68/IP69*, avec décharge de traction, polyamide, M_ x 1,5 mm, avec contre-écrou,...

Presse-étoupesKVR M20-GDB/MGM

Presse-étoupes

KVR M20-GDB/MGM

Numéro de produit 22742101

Plage d'étanchéité 7 - 14 mm, Longueur du filetage 9 mm

Presse-étoupes, IP68/IP69*, avec décharge de traction, polyamide, M_ x 1,5 mm, avec contre-écrou,...

Passe-câbles à double membraneDMS M20

Passe-câbles à double membrane

DMS M20

Numéro de produit 26042001

Plage d'étanchéité 7 - 13 mm

Raccord à double membrane, IP66, avec deux membranes d'étanchéité, fermées, élastomère...

Presse-étoupesKVR M25-MGM

Presse-étoupes

KVR M25-MGM

Numéro de produit 22742501

Plage d'étanchéité 9 - 16 mm, Longueur du filetage 11 mm

Presse-étoupes, IP68/IP69*, avec décharge de traction, polyamide, M_ x 1,5 mm, avec contre-écrou,...

Passe-câbles à double membraneDMS M25

Passe-câbles à double membrane

DMS M25

Numéro de produit 26042501

Plage d'étanchéité 9 - 17 mm

Raccord à double membrane, IP66, avec deux membranes d'étanchéité, fermées, élastomère...

Kit de plombageAbox PST 025-100

Kit de plombage

Abox PST 025-100

Numéro de produit 89500101

Kit avec 2 bouchons d'étanchéité et vis

Kit permettant de plomber ultérieurement les boîtiers de dérivation, pour Abox 025 / 040 / 060 / 100...

Rail normaliséAbox 040 TS15

Rail normalisé

Abox 040 TS15

Numéro de produit 89520401

pour Abox / Abox Pro 040

Rail normalisé selon DIN EN 60715, 15 x 5 mm, avec vis de fixation. Pour un montage dans boîtes de...

Porte-bornesAbox 025/040 KH 2273 2,5²

Porte-bornes

Abox 025/040 KH 2273 2,5²

Numéro de produit 89600201

pour montage en position fixe d'un max. de 6 bornes Wago 2273-205 dans...

Support de bornes avec matériel de fixation pour montage de bornes d'installation et de bornes en...

Porte-bornesAbox 025/040 KH 221 4²

Porte-bornes

Abox 025/040 KH 221 4²

Numéro de produit 89600301

pour montage en position fixe d'un max. de 6 bornes Wago 221-413 dans...

Support de bornes avec matériel de fixation pour montage de bornes d'installation et de bornes en...

Bloc de bornesAbox 025/040 KLS-2,5²/4²

Bloc de bornes

Abox 025/040 KLS-2,5²/4²

Numéro de produit 89640401

Borne à vis pour Abox/Abox Pro 025 et Abox/Abox Pro 040, 5 pôles - 4...

Borne de connexion selon DIN EN 60998 (VDE 0613), U_i=690 V. Pour un montage en boîtes de dérivation...

Kit de fixation sur mâtMABF 65-1

Kit de fixation sur mât

MABF 65-1

Numéro de produit 89601001

pour boîtes de dérivation Abox/Abox Pro à partir de 2024 des types...

Kit de fixation en acier inoxydable V2A avec vis de fixation et collier de fermeture rapide, pour...

Fixation pour chemins de câblesKTB 1-100 Nouveau

Fixation pour chemins de câbles

KTB 1-100

Numéro de produit 89602901

Élément de fixation pour le montage de boîtiers sur des systèmes de support de câbles avec une...

Produits similaires

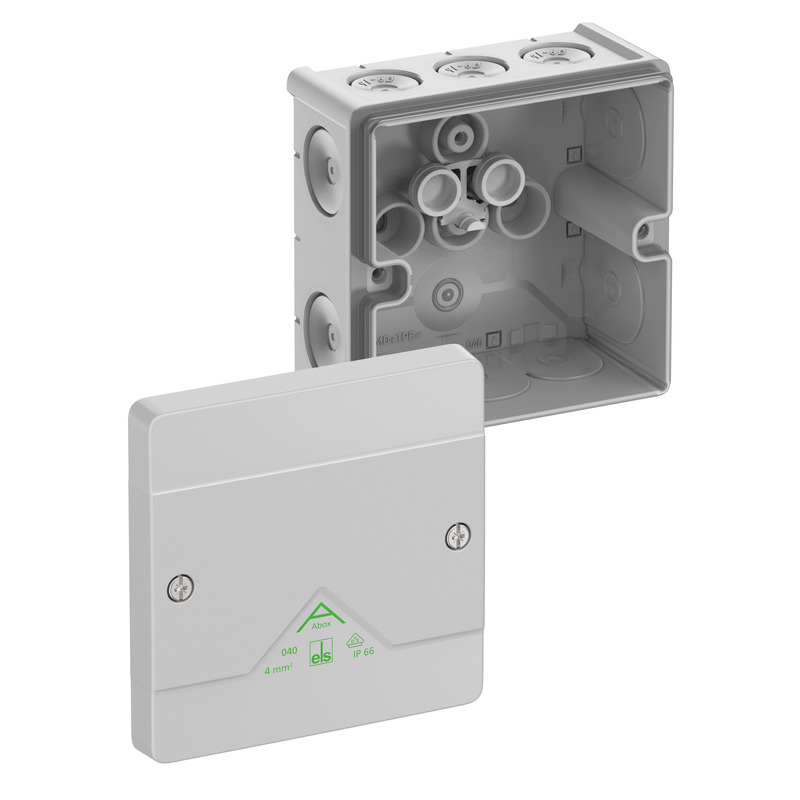

Boîte de raccordementAbox 040-L

Boîte de raccordement

Abox 040-L

Numéro de produit 80440001

gris, U_i=1000 V AC, sans bornes

Boîte de raccordement, avec indice de protection IP66, Section nominale 4 mm², Certifié selon VDE...

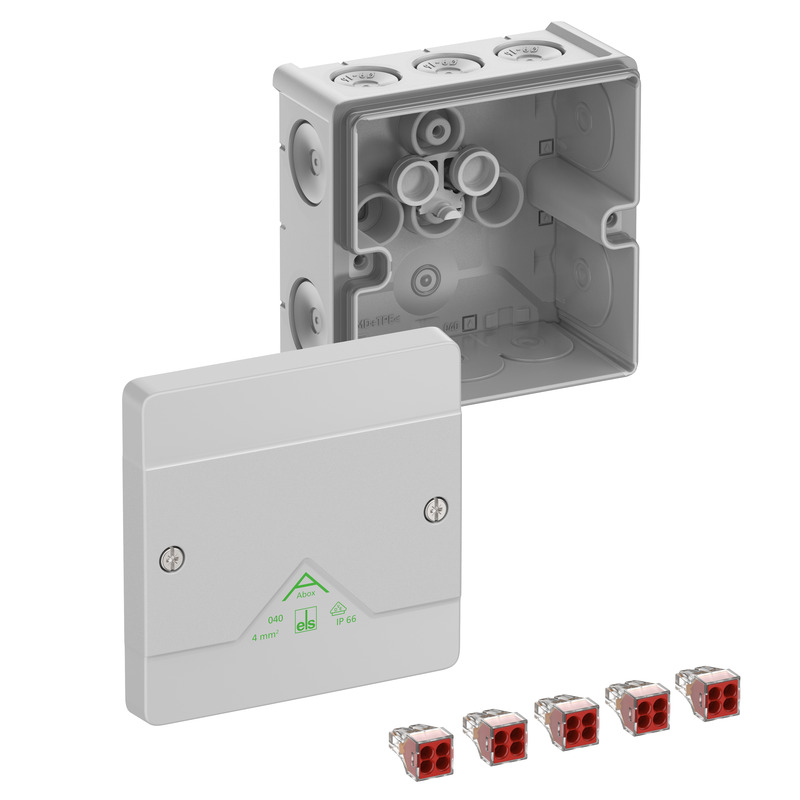

Boîte de raccordementAbox 040-4²

Boîte de raccordement

Abox 040-4²

Numéro de produit 80442001

gris, U_i=400 V AC, I_n=32 Ampères, avec 5 bornes à 4 fils sans vis Wago...

Boîte de raccordement, avec indice de protection IP66, Section nominale 4 mm², Certifié selon VDE...

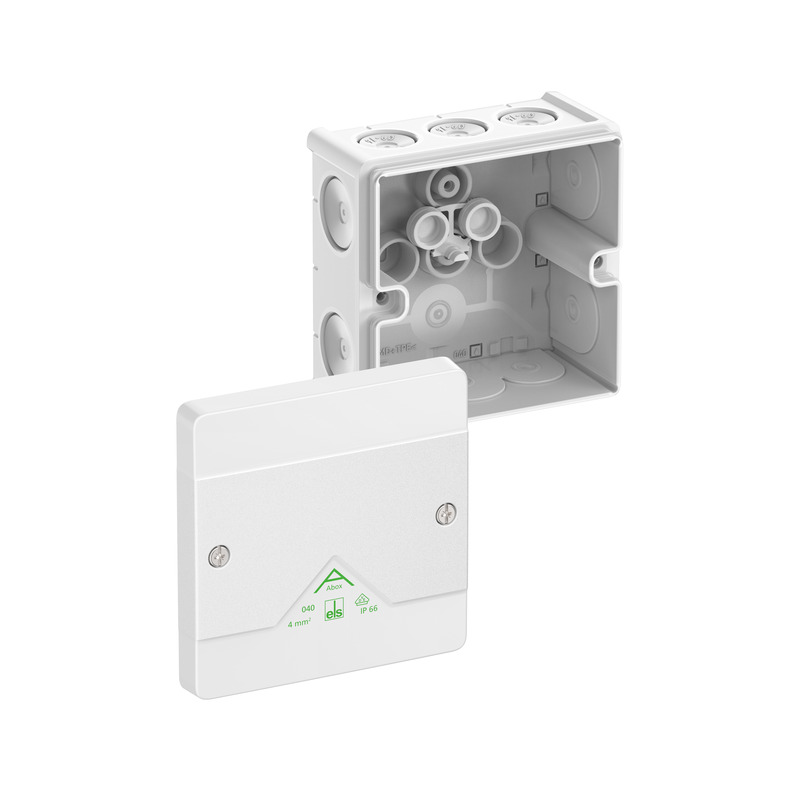

Boîte de raccordementAbox 040-L/w

Boîte de raccordement

Abox 040-L/w

Numéro de produit 80410001

blanc, U_i=1000 V AC, sans bornes

Boîte de raccordement, avec indice de protection IP66, Section nominale 4 mm², Certifié selon VDE...

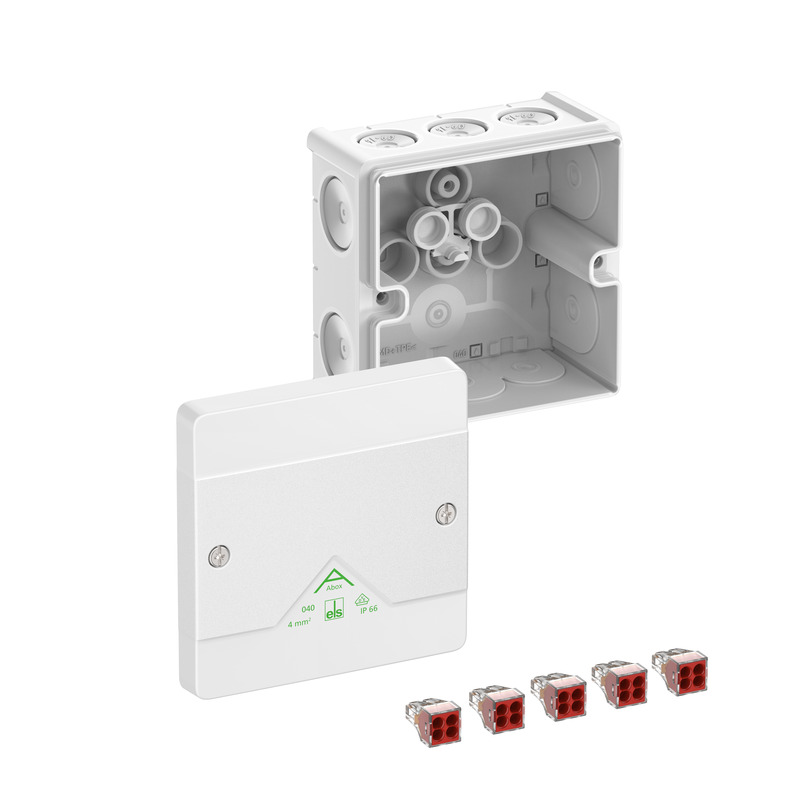

Boîte de raccordementAbox 040-4²/w

Boîte de raccordement

Abox 040-4²/w

Numéro de produit 80412001

blanc, U_i=400 V AC, I_n=32 Ampères, avec 5 bornes à 4 fils sans vis...

Boîte de raccordement, avec indice de protection IP66, Section nominale 4 mm², Certifié selon VDE...

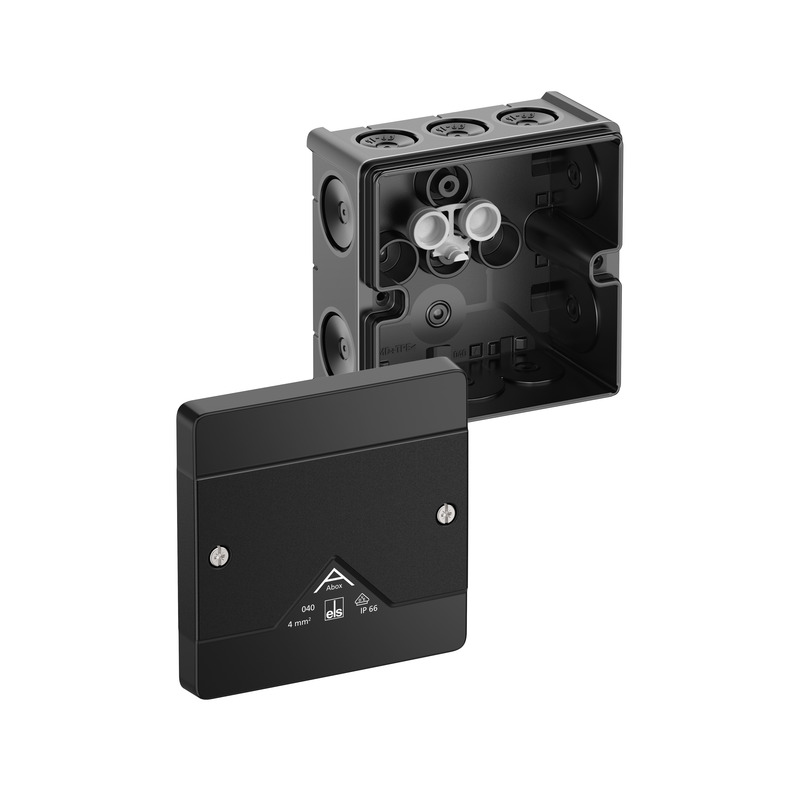

Boîte de raccordementAbox 040-L/sw

Boîte de raccordement

Abox 040-L/sw

Numéro de produit 80400001

noir, U_i=1000 V AC, sans bornes

Boîte de raccordement, avec indice de protection IP66, Section nominale 4 mm², Certifié selon VDE...

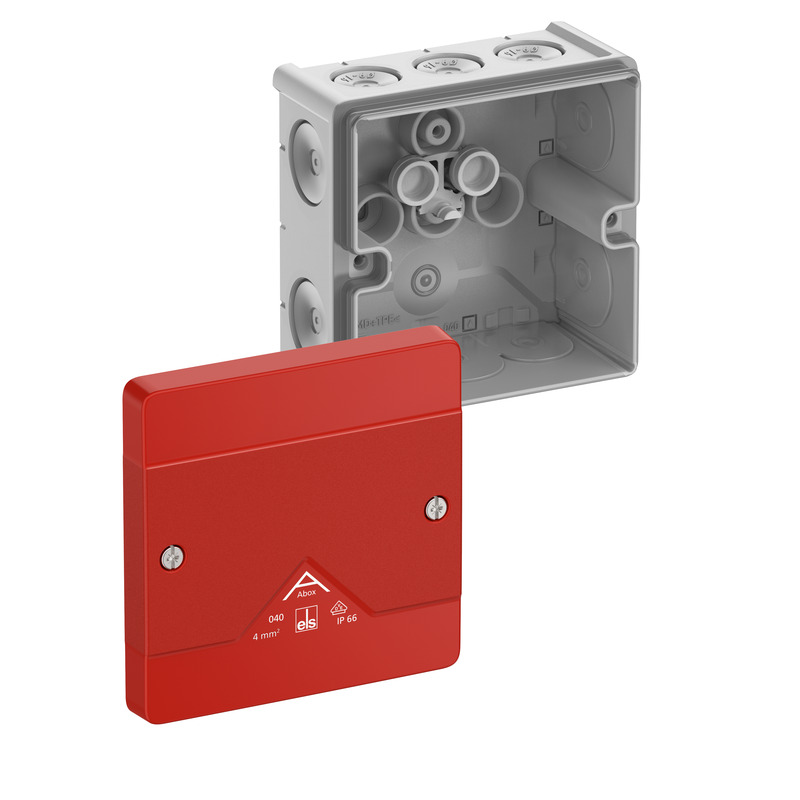

Boîte de raccordementAbox 040-L/SB
