Libellé
Boîte de raccordement, avec indice de protection IP66, Section nominale 50 mm², Ui=400 V AC, Certifié selon VDE (DIN EN 61439-1/-2 (VDE 0660-600-1/-2))
gris
Cet article est archivé !
#30113101 | Dimensions: 190 x 446 x 161 mm

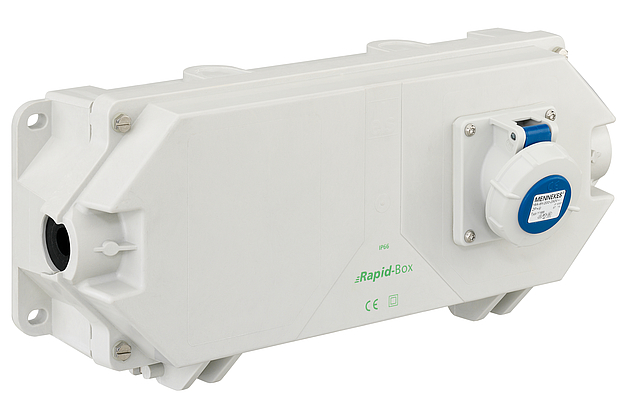

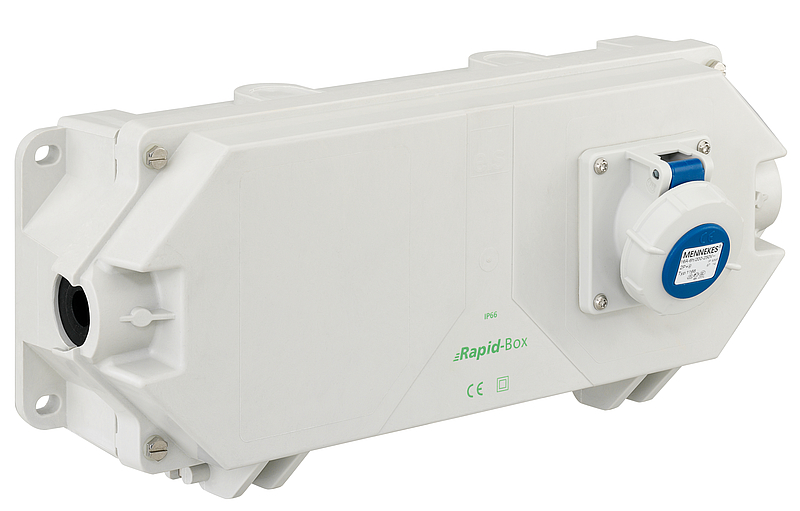

Boîte de raccordement
Rapid-Box 10-50² STV 1x3-polig
Données techniques
Propriétés électriques
| Tension nominale d'isolement CA | 400 V |
|---|---|
| Tension nominale d'isolement CC | 400 V |
| Section de conducteur max. | 50 mm² |
| Type de protection | IP66 |
| UL Type Rating | n.i. |
Couleurs
| Couleur de la partie inférieure | gris |
|---|---|
| Couleur de la partie supérieure | gris |
Dimensions
| Largeur | 190 mm |
|---|---|
| Longueur | 446 mm |
| Hauteur | 161 mm |
| Poids | 3.95 kg |
Propriétés du matériel
| Résistant aux UV | oui |
|---|---|
| sans halogène | oui |
| Classe d'inflammabilité selon UL94 | V0 |
| Résistance du filament | 960 °C (EN 60695-2-11) |
Propriétés mécaniques
| Type de fixation | Montage mural/au plafond |
|---|---|
| Résistance aux chocs | IK09 |
| Plombable | non |
| Juxtaposable | oui |
Conditions ambiantes
| Humidité relative de l'air max. 25 °C | 100 % |
|---|---|
| Humidité relative de l'air max. 40°C | 50 % |
| Température ambiante min. | -25 °C |
| Température ambiante max. | 40 °C |
| Température ambiante 24h | 35 °C |
| Lieu d’installation | zone extérieure protégée |
Sales Information
| Classe ETIM | EC002600 |
|---|---|
| Numéro de tarif des douanes | 85369095 |
Matériau
| Matériau de la partie inférieure | Plastique |
|---|---|
| Matériau de la partie supérieure | Plastique thermodurcissable |
| Matériau d'étanchéité | Silicone |
Certificats
| Marque de contrôle | VDE (DIN EN 61439-1/-2 (VDE 0660-600-1/-2)) |
|---|
