#34561201 | Dimensions: 85 x 85 x 37 mm

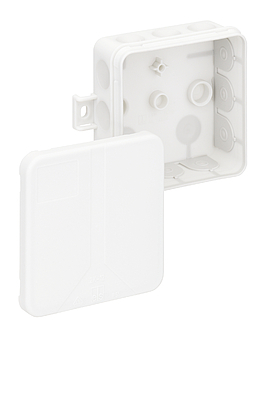

Boîte de raccordement

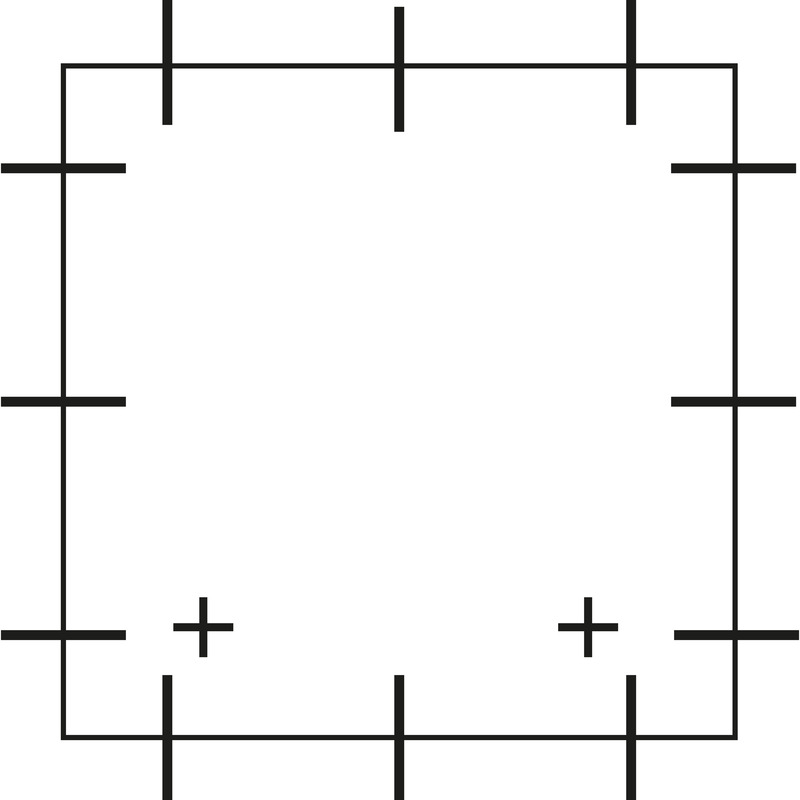

Boîte de raccordement, avec indice de protection IP55, Section nominale 2,5 mm², Ui=400 V AC, Certifié selon VDE (DIN EN 60670-1/-22 (VDE 0606-1/-22)), membranes d'entrée souples et auto-étanches, Plage d'étanchéité 2 - 14 mm, (2 Arrière, 12 latéral), points de fixation externes, pour installations standard en intérieur
blanc, sans bornes
| Tension nominale d'isolement CA | 400 V |
|---|---|
| Section de conducteur max. | 2,5 mm² |
| Classe de protection | II |
| Type de protection | IP55 |
| UL Type Rating | n.i. |
| Couleur de la partie inférieure | blanc |
|---|---|
| Couleur de la partie supérieure | blanc |
| Largeur | 85 mm |
|---|---|
| Longueur | 85 mm |
| Hauteur | 37 mm |
| Poids | 0.046 kg |
| Résistant aux UV | non |
|---|---|
| sans halogène | oui |
| Classe d'inflammabilité selon UL94 | HB |
| Résistance du filament | 650 °C (EN 60695-2-11) |
| pour plage d’étanchéité min. | 2 mm |
|---|---|
| pour plage d’étanchéité max. | 14 mm |
| Type de fixation | Montage mural/au plafond |
| Résistance aux chocs | IK07 |
| Plombable | non |
| Fixation | points de fixation externes |
| Humidité relative de l'air max. 25 °C | 95 % |
|---|---|
| Humidité relative de l'air max. 40°C | 50 % |
| Température ambiante min. | -25 °C |
| Température ambiante max. | 40 °C |
| Température ambiante 24h | 35 °C |
| Lieu d’installation | Zone intérieure |
| EAN | 4013902400607 |
|---|---|
| Classe ETIM | EC002600 |
| Numéro de tarif des douanes | 85389099 |
| Quantité de commande minimale | 10 |
| Matériau de la partie inférieure | Polypropylène |
|---|---|
| Matériau de la partie supérieure | Polypropylène |
| Matériau de l’entrée | Élastomère thermoplastique |
| Matériau d'étanchéité | Élastomère thermoplastique |
| Marque de contrôle | VDE (DIN EN 60670-1/-22 (VDE 0606-1/-22)) |
|---|
| EAN / GTIN | 4013902919079 |
|---|---|
| Largeur | 0.43 m |
| Poids | 0.46 kg |
| Hauteur | 0.087 m |
| Quantité | 10 Pièces |
| Profondeur | 0.083 m |
| EAN / GTIN | 4013902315925 |
|---|---|
| Largeur | 0.444 m |
| Poids | 3.12 kg |
| Hauteur | 0.19 m |
| Quantité | 60 Pièces |
| Profondeur | 0.329 m |
| EAN / GTIN | 4013902315932 |
|---|---|
| Largeur | 0.8 m |
| Poids | 209.2 kg |
| Hauteur | 1.93 m |
| Quantité | 3600 Pièces |
| Profondeur | 1.2 m |
| EAN / GTIN | 4013902400607 |
|---|---|
| Largeur | 0.085 m |
| Poids | 0.046 kg |
| Hauteur | 0.037 m |
| Quantité | 1 Pièces |
| Profondeur | 0.085 m |
