#32690001 | Dimensions: 113 x 113 x 58 mm

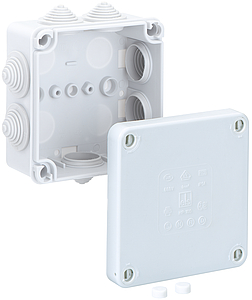

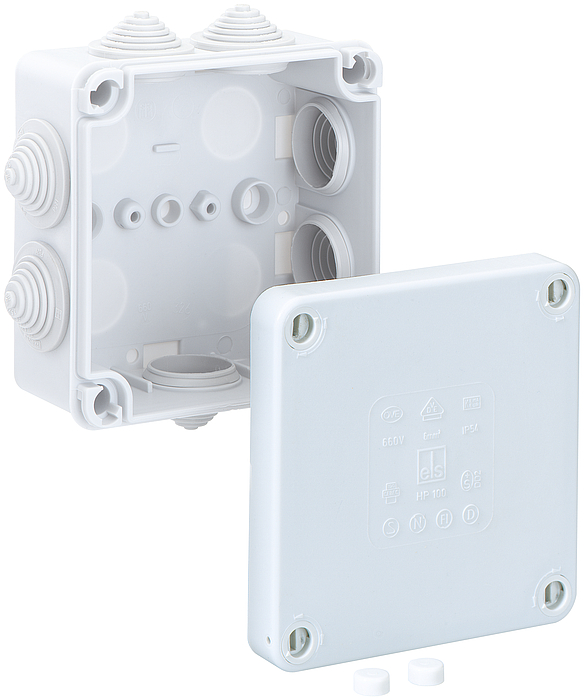

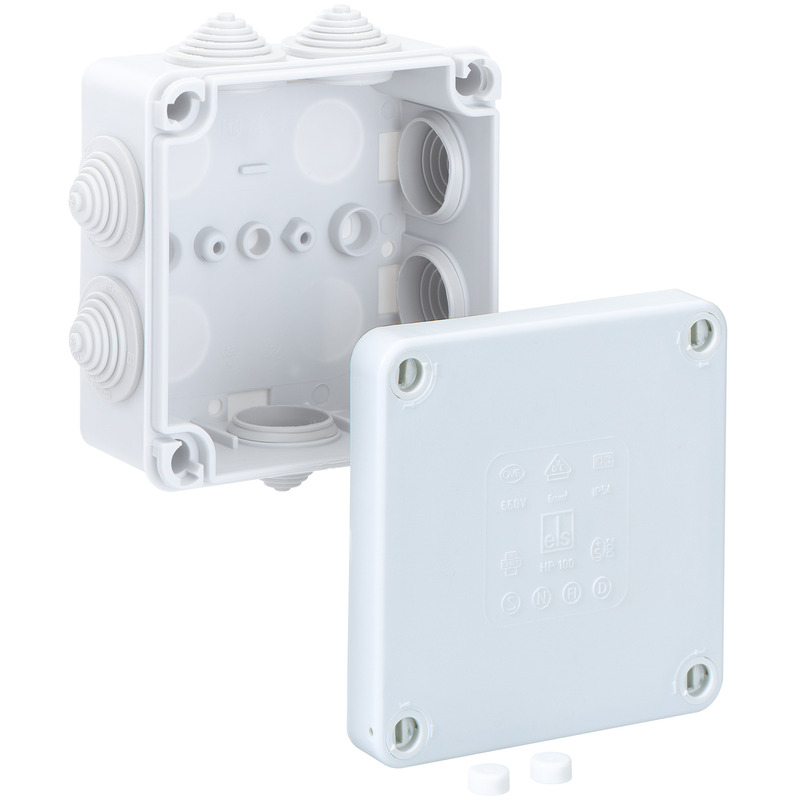

Boîte de raccordement

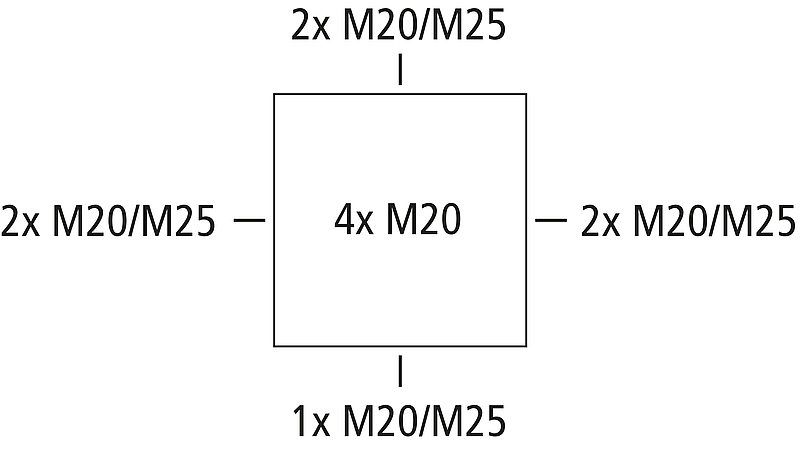

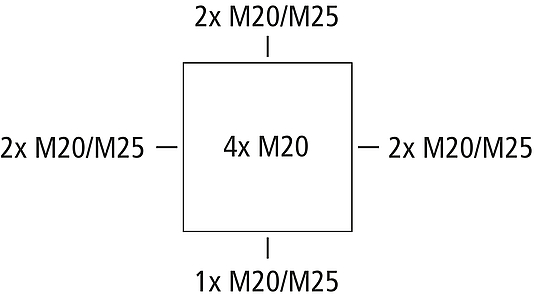

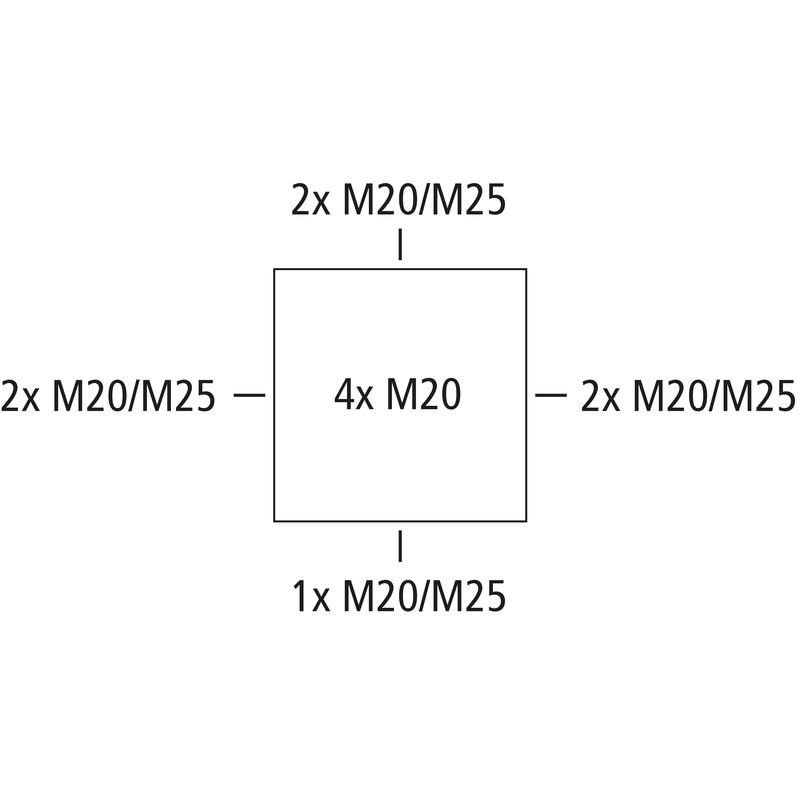

Boîte de raccordement, avec indice de protection IP55, Section nominale 6 mm², Ui=690 V AC, Certifié selon VDE (DIN EN 60670-1/-22 (VDE 0606-1/-22)), Passe-câble étagé, M20/M25, Plage d'étanchéité 5 - 21 mm, (4 Arrière, 7 latéral), points de fixation internes, pour installations standard en intérieur
gris, sans bornes
| Tension nominale d'isolement CA | 690 V |
|---|---|
| Section de conducteur max. | 6 mm² |
| Classe de protection | II |
| Type de protection | IP55 |
| UL Type Rating | n.i. |
| Couleur de la partie inférieure | gris |
|---|---|
| Couleur de la partie supérieure | gris |
| Largeur | 113 mm |
|---|---|
| Longueur | 113 mm |
| Hauteur | 58 mm |
| Longueur intérieure | 103.5 mm |
| Largeur intérieure | 103.5 mm |
| Hauteur intérieure | 52 mm |
| Poids | 0.135 kg |
| Résistant aux UV | non |
|---|---|
| sans halogène | non |
| Résistance du filament | 650 °C (EN 60695-2-11) |
| pour plage d’étanchéité min. | 5 mm |
|---|---|
| pour plage d’étanchéité max. | 21 mm |
| Type de fixation | Montage mural/au plafond |
| Résistance aux chocs | IK07 |
| Plombable | non |
| Fixation | points de fixation internes |
| Humidité relative de l'air max. 25 °C | 95 % |
|---|---|
| Humidité relative de l'air max. 40°C | 50 % |
| Température ambiante min. | -25 °C |
| Température ambiante max. | 40 °C |
| Température ambiante 24h | 35 °C |
| Lieu d’installation | Zone intérieure |
| EAN | 4013902020195 |
|---|---|
| Classe ETIM | EC002600 |
| Numéro de tarif des douanes | 85389099 |
| Quantité de commande minimale | 20 |
| Matériau de la partie inférieure | Polypropylène |
|---|---|
| Matériau de la partie supérieure | Polypropylène |
| Marque de contrôle | VDE (DIN EN 60670-1/-22 (VDE 0606-1/-22)) |
|---|
| EAN / GTIN | 4013902339525 |
|---|---|
| Largeur | 0.437 m |
| Poids | 3.085 kg |
| Hauteur | 0.212 m |
| Quantité | 20 Pièces |
| Profondeur | 0.317 m |
| EAN / GTIN | 4013902339532 |
|---|---|
| Largeur | 0.8 m |
| Poids | 166.08 kg |
| Hauteur | 1.85 m |
| Quantité | 960 Pièces |
| Profondeur | 1.2 m |
| EAN / GTIN | 4013902020195 |
|---|---|
| Largeur | 0.113 m |
| Poids | 0.135 kg |
| Hauteur | 0.058 m |
| Quantité | 1 Pièces |
| Profondeur | 0.113 m |
Texte d'appel d'offres
(32690001.TXT 847 B)
Connectez-vous pour télécharger les textes d’appel d’offres.
Données CAD
(Télécharger les données 3D CAD-Data)
Connectez-vous pour télécharger les textes d’appel d’offres.
Nipple étagé
SNI M20
Numéro de produit 21642001
Plage d'étanchéité 5 - 16 mm
passe-câble étagé, IP55, avec membrane d’étanchéité fermée, possibilité de division en plusieurs...
Nipple étagé
SNI M25
Numéro de produit 21642501
Plage d'étanchéité 5 - 21 mm
passe-câble étagé, IP55, avec membrane d’étanchéité fermée, possibilité de division en plusieurs...
Presse-étoupes
KVR M20-MGM
Numéro de produit 22742001
Plage d'étanchéité 6 - 12 mm, Longueur du filetage 9 mm
Presse-étoupes, IP68/IP69*, avec décharge de traction, polyamide, M_ x 1,5 mm, avec contre-écrou,...
Presse-étoupes
KVR M20-GDB/MGM
Numéro de produit 22742101
Plage d'étanchéité 7 - 14 mm, Longueur du filetage 9 mm
Presse-étoupes, IP68/IP69*, avec décharge de traction, polyamide, M_ x 1,5 mm, avec contre-écrou,...
Presse-étoupes
KVR M25-MGM
Numéro de produit 22742501
Plage d'étanchéité 9 - 16 mm, Longueur du filetage 11 mm
Presse-étoupes, IP68/IP69*, avec décharge de traction, polyamide, M_ x 1,5 mm, avec contre-écrou,...
Passe-câbles à double membrane
DMS M20/w
Numéro de produit 26012001
Plage d'étanchéité 7 - 13 mm
Raccord à double membrane, IP66, avec deux membranes d'étanchéité, fermées, élastomère...
Passe-câbles à double membrane
DMS M25/w
Numéro de produit 26012501
Plage d'étanchéité 9 - 17 mm
Raccord à double membrane, IP66, avec deux membranes d'étanchéité, fermées, élastomère...
Passe-câbles à double membrane
DMS M20
Numéro de produit 26042001
Plage d'étanchéité 7 - 13 mm
Raccord à double membrane, IP66, avec deux membranes d'étanchéité, fermées, élastomère...
Passe-câbles à double membrane
DMS M25
Numéro de produit 26042501
Plage d'étanchéité 9 - 17 mm
Raccord à double membrane, IP66, avec deux membranes d'étanchéité, fermées, élastomère...
Pastille de ventilation
BST M20/sw
Numéro de produit 26202001
noir
Ouïes d'aération IP44 avec garniture en labyrinthe pour réduire la formation de condensation dans...
Pastille de ventilation
BST M20
Numéro de produit 26242001
gris
Ouïes d'aération IP44 avec garniture en labyrinthe pour réduire la formation de condensation dans...

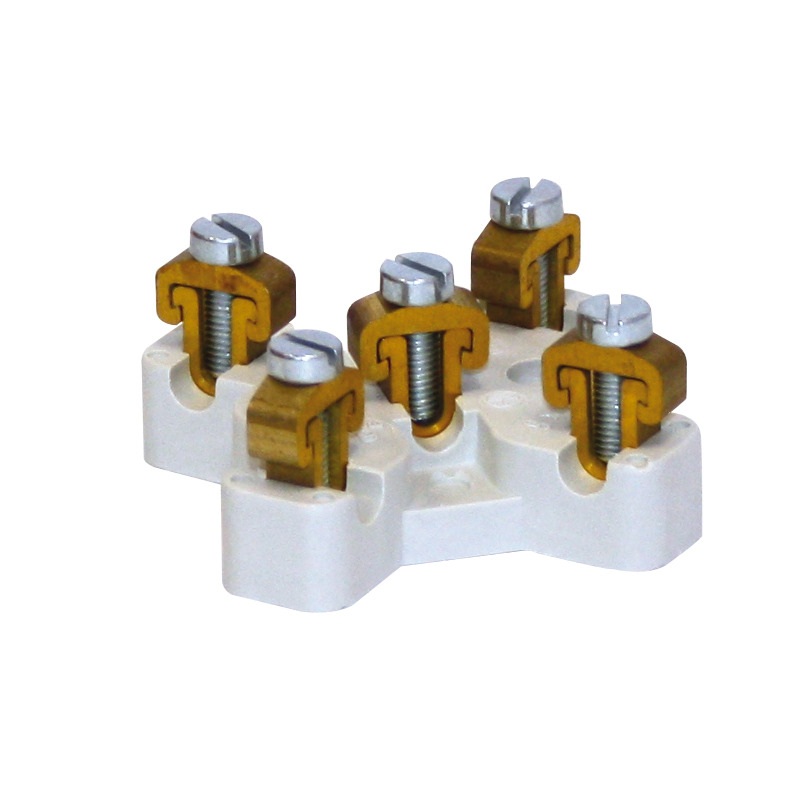

Bloc de bornes
