#32097001 | Dimensions: 75 x 75 x 42 mm

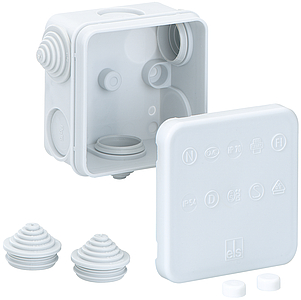

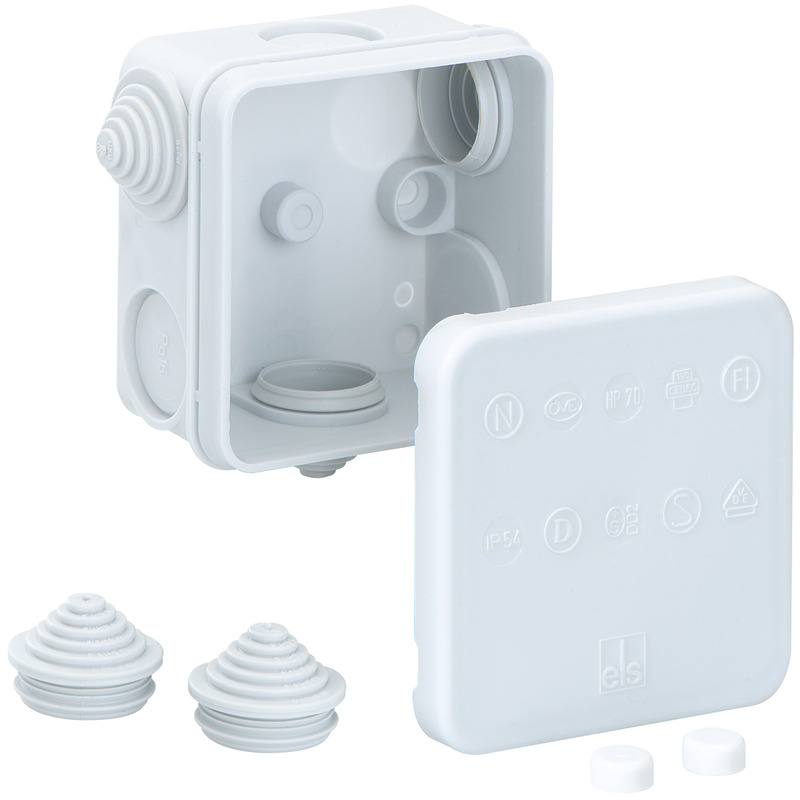

Boîte de raccordement

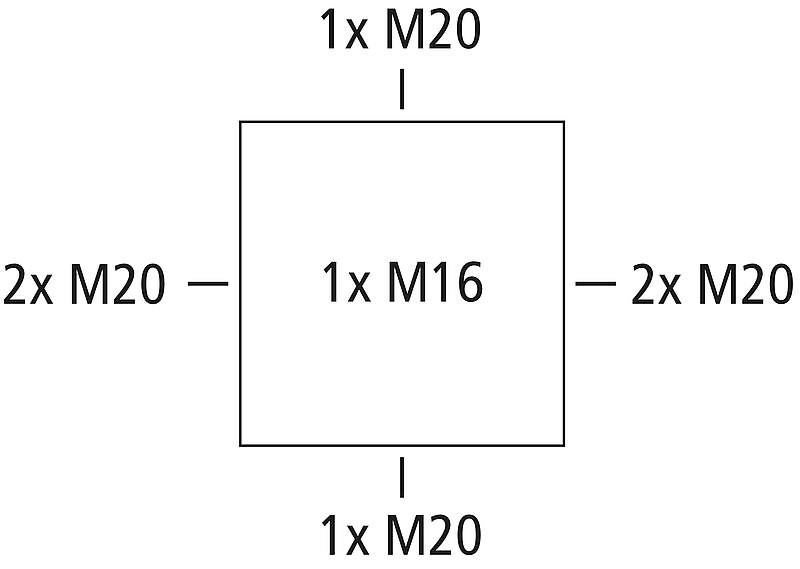

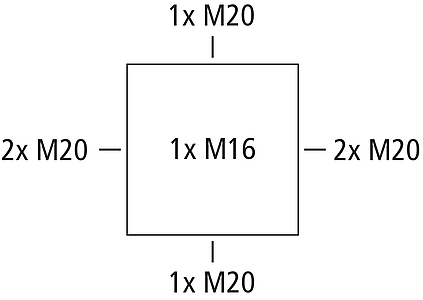

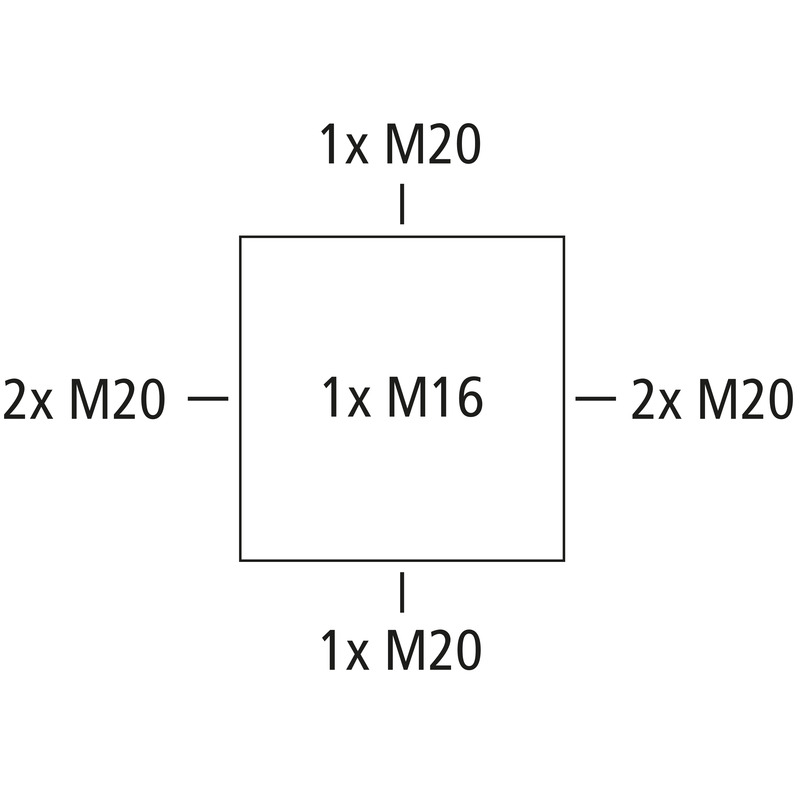

Boîte de raccordement, avec indice de protection IP55, Section nominale 2,5 mm², Ui=400 V AC, Certifié selon VDE (DIN EN 60670-1/-22 (VDE 0606-1/-22)), Passe-câble étagé, M20, Plage d'étanchéité 5 - 16 mm, (1 Arrière, 7 latéral), points de fixation internes, pour installations standard en intérieur
gris, sans bornes
| Tension nominale d'isolement CA | 400 V |
|---|---|
| Section de conducteur max. | 2,5 mm² |
| Classe de protection | II |
| Type de protection | IP55 |
| UL Type Rating | n.i. |
| Couleur de la partie inférieure | gris |
|---|---|
| Couleur de la partie supérieure | gris |
| Largeur | 75 mm |
|---|---|
| Longueur | 75 mm |
| Hauteur | 42 mm |
| Longueur intérieure | 68 mm |
| Largeur intérieure | 68 mm |
| Hauteur intérieure | 38 mm |
| Poids | 0.055 kg |
| Résistant aux UV | non |
|---|---|
| sans halogène | non |
| Résistance du filament | 650 °C (EN 60695-2-11) |
| pour plage d’étanchéité min. | 5 mm |
|---|---|
| pour plage d’étanchéité max. | 16 mm |
| Type de fixation | Montage mural/au plafond |
| Résistance aux chocs | IK07 |
| Plombable | non |
| Fixation | points de fixation internes |
| Humidité relative de l'air max. 25 °C | 95 % |
|---|---|
| Humidité relative de l'air max. 40°C | 50 % |
| Température ambiante min. | -25 °C |
| Température ambiante max. | 40 °C |
| Température ambiante 24h | 35 °C |
| Lieu d’installation | Zone intérieure |
| EAN | 4013902020102 |
|---|---|
| Classe ETIM | EC002600 |
| Numéro de tarif des douanes | 85389099 |
| Quantité de commande minimale | 60 |
| Matériau de la partie inférieure | Polypropylène |
|---|---|
| Matériau de la partie supérieure | Polypropylène |
| Marque de contrôle | VDE (DIN EN 60670-1/-22 (VDE 0606-1/-22)) |
|---|
| EAN / GTIN | 4013902339464 |
|---|---|
| Largeur | 0.357 m |
| Poids | 3.581 kg |
| Hauteur | 0.247 m |
| Quantité | 60 Pièces |
| Profondeur | 0.26 m |
| EAN / GTIN | 4013902339471 |
|---|---|
| Largeur | 0.8 m |
| Poids | 243.603 kg |
| Hauteur | 1.87 m |
| Quantité | 3780 Pièces |
| Profondeur | 1.2 m |
| EAN / GTIN | 4013902020102 |
|---|---|
| Largeur | 0.075 m |
| Poids | 0.055 kg |
| Hauteur | 0.042 m |
| Quantité | 1 Pièces |
| Profondeur | 0.075 m |
Texte d'appel d'offres
(32097001.TXT 844 B)
Connectez-vous pour télécharger les textes d’appel d’offres.
Données CAD
(Télécharger les données 3D CAD-Data)
Connectez-vous pour télécharger les textes d’appel d’offres.
Nipple étagé
SNI M20
Numéro de produit 21642001
Plage d'étanchéité 5 - 16 mm
passe-câble étagé, IP55, avec membrane d’étanchéité fermée, possibilité de division en plusieurs...
Presse-étoupes
KVR M20-MGM
Numéro de produit 22742001
Plage d'étanchéité 6 - 12 mm, Longueur du filetage 9 mm
Presse-étoupes, IP68/IP69*, avec décharge de traction, polyamide, M_ x 1,5 mm, avec contre-écrou,...
Presse-étoupes
KVR M20-GDB/MGM
Numéro de produit 22742101
Plage d'étanchéité 7 - 14 mm, Longueur du filetage 9 mm
Presse-étoupes, IP68/IP69*, avec décharge de traction, polyamide, M_ x 1,5 mm, avec contre-écrou,...

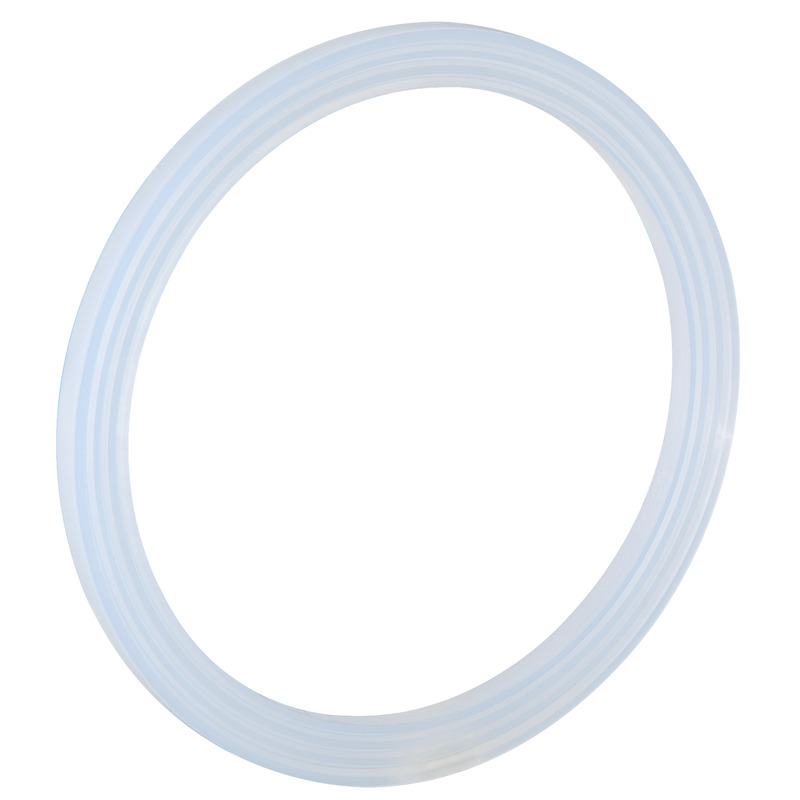

Joints d’étanchéité
