#49048501 | Dimensions: 440 x 320 x 179 mm

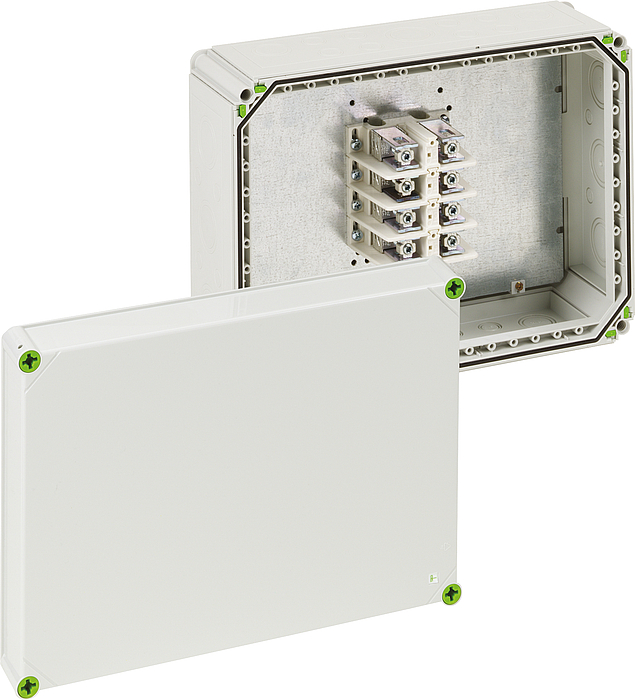

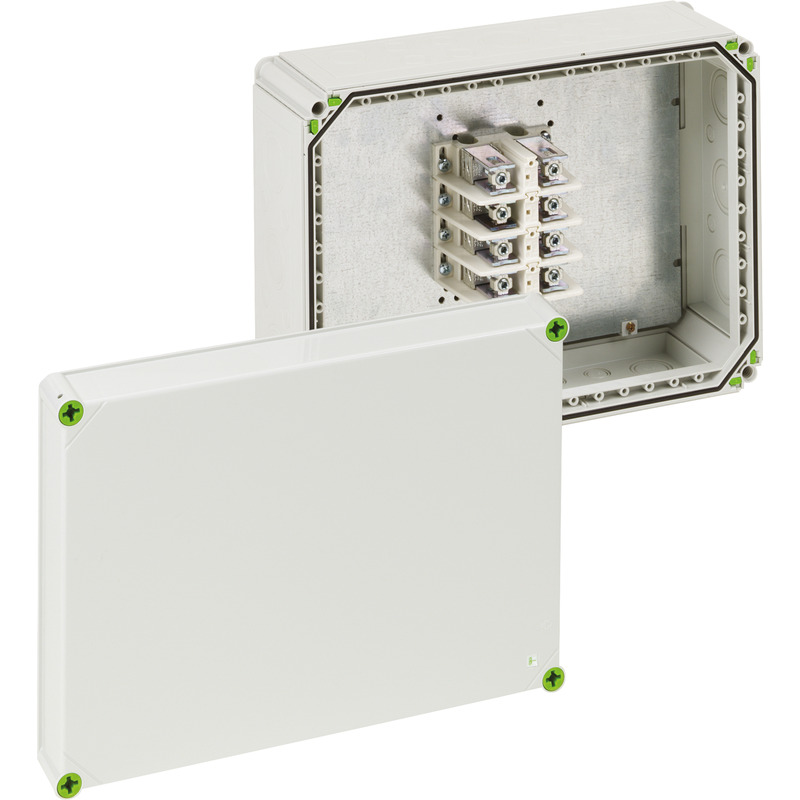

Boîte de raccordement

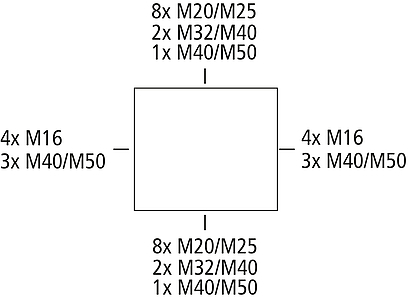

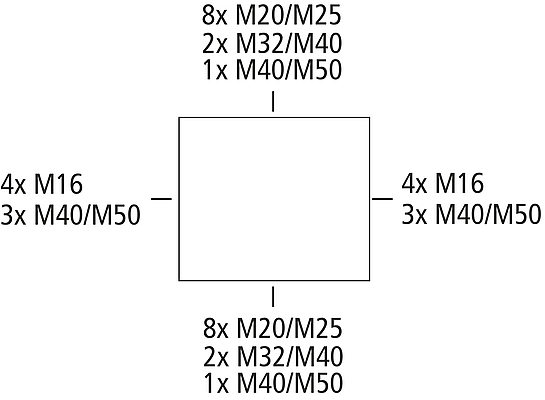

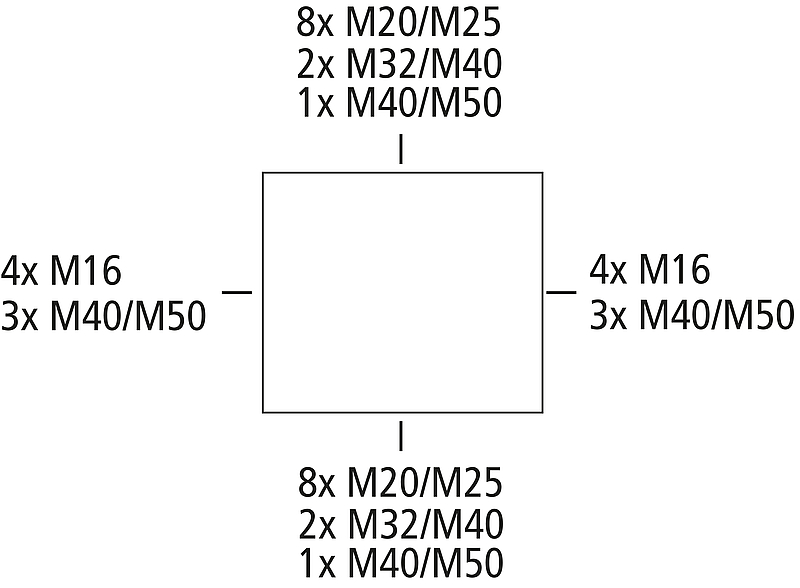

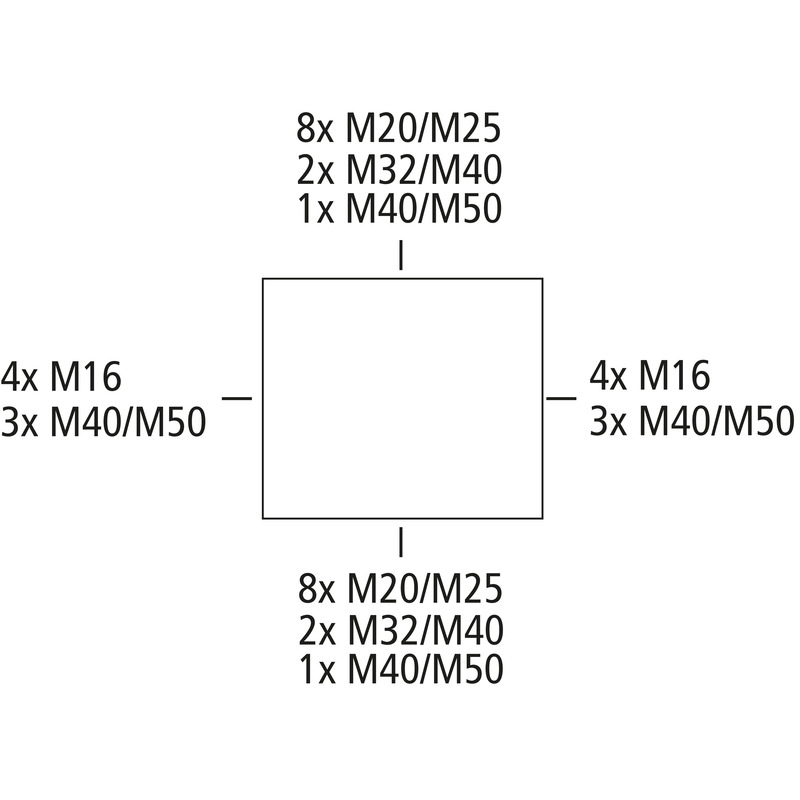

Boîte de raccordement, avec indice de protection IP65, Section nominale 150 mm², Ui=690 V AC, Membranes extractibles, M16/M20/M25/M32/M40/M50, (24 latéral), points de fixation internes, pour des installations en environnement industriel et zone extérieure protégée
gris, avec borne à vis spéciale pour entrée de conducteur depuis le haut, 4 pôles - 150² (16 à 150 mm², CU/AL)
| Tension nominale d'isolement CA | 690 V |
|---|---|
| Section de conducteur max. | 150 mm² |
| Classe de protection | II |
| Type de protection | IP65 |
| Nombre de pôles | 4 |
| UL Type Rating | n.i. |
| Couleur de la partie inférieure | gris |
|---|---|
| Couleur de la partie supérieure | gris |
| Largeur | 440 mm |
|---|---|
| Longueur | 320 mm |
| Hauteur | 179 mm |
| Poids | 6.848 kg |
| Résistant aux UV | oui |
|---|---|
| sans halogène | oui |
| Résistance du filament | 960 °C (EN 60695-2-11) |
| Type de fixation | Montage mural/au plafond |
|---|---|
| Résistance aux chocs | IK08 |
| Plombable | oui |
| Couple de la vis du couvercle | 1.7 Nm |
| Fixation | points de fixation internes |
| Humidité relative de l'air max. 25 °C | 95 % |
|---|---|
| Humidité relative de l'air max. 40°C | 50 % |
| Température ambiante min. | -35 °C |
| Température ambiante max. | 80 °C |
| Température ambiante 24h | 60 °C |
| Lieu d’installation | zone extérieure protégée |
| EAN | 4013902311941 |
|---|---|
| Classe ETIM | EC002600 |
| Numéro de tarif des douanes | 85369095 |
| Quantité de commande minimale | 1 |
| Matériau de la partie inférieure | Polycarbonate |
|---|---|
| Matériau de la partie supérieure | Polycarbonate, renforcé aux fibres de verre |
| Matériau d'étanchéité | Polyuréthane |
| Matériau de la vis pour couvercle | Polyamide, renforcé aux fibres de verre |
| EAN / GTIN | 4013902311941 |
|---|---|
| Largeur | 0.455 m |
| Poids | 7.238 kg |
| Hauteur | 0.27 m |
| Quantité | 1 Pièces |
| Profondeur | 0.335 m |
| EAN / GTIN | 4013902311958 |
|---|---|
| Largeur | 0.8 m |
| Poids | 307.52 kg |
| Hauteur | 1.74 m |
| Quantité | 40 Pièces |
| Profondeur | 1.2 m |
Texte d'appel d'offres
(49048501.TXT 891 B)
Connectez-vous pour télécharger les textes d’appel d’offres.
Données CAD
(Télécharger les données 3D CAD-Data)
Connectez-vous pour télécharger les textes d’appel d’offres.

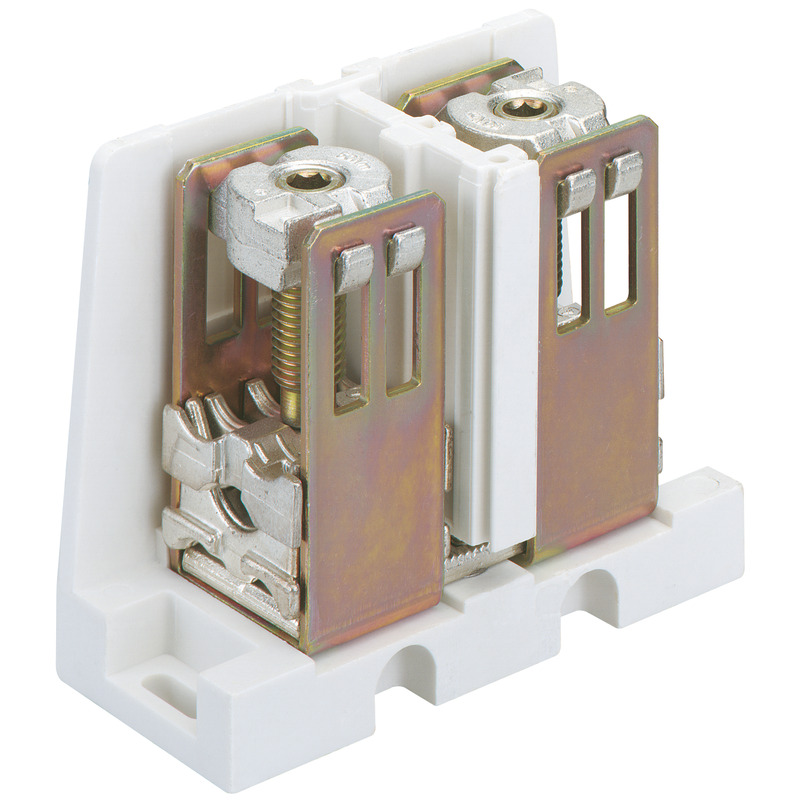

Bornier-Abox
AKL 125
Numéro de produit 07612501
250 A, pour conducteur CU 1x (35-150)re/rm/se/sm, 2x...
Borne de raccordement, 1 pôle, juxtaposable, pour conducteurs à un et plusieurs fils et pour cuivre...

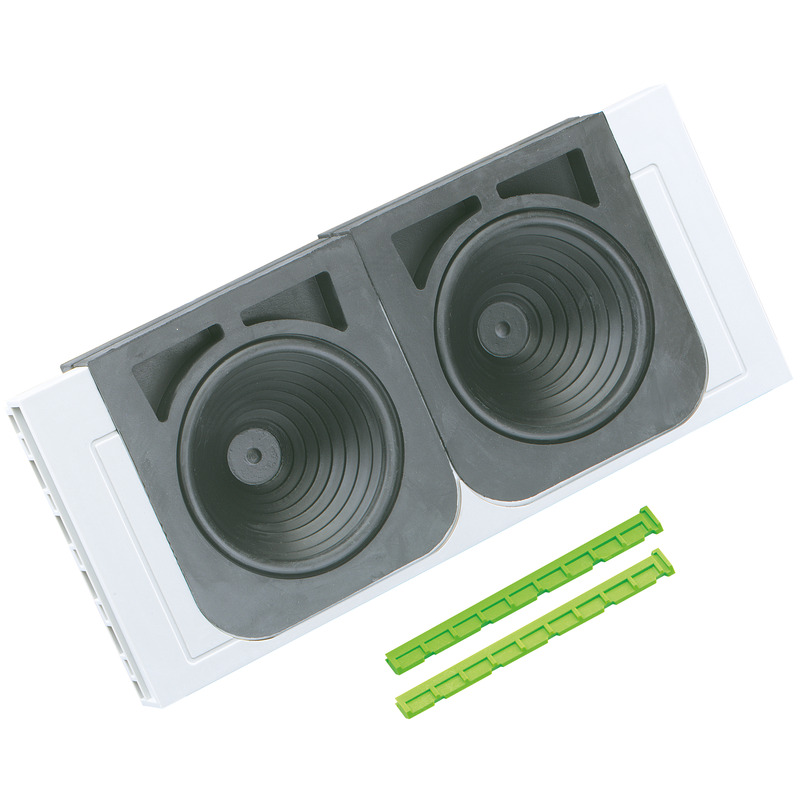

Passage de câble
GKE 32
Numéro de produit 07303201
Côté de boîtier 320 mm, pour lignes Ø 2 x 75 mm
Entrée de câbles pour lignes jusqu'à Ø 75 mm, 2 x liaison de support (GFV)

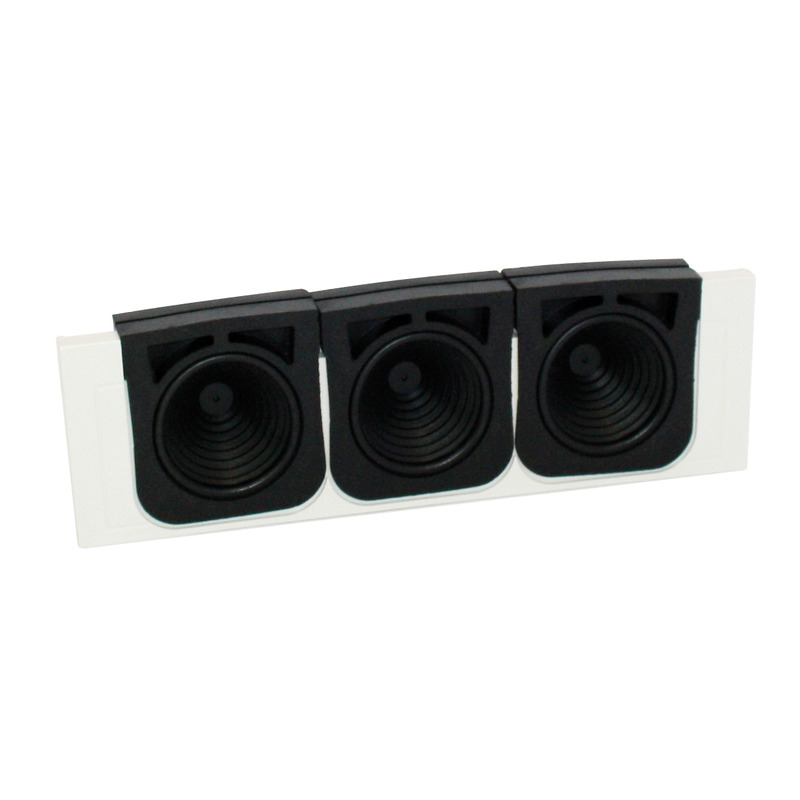

Passage de câble
GKE 43
Numéro de produit 07304301
Côté de boîtier 440 mm, pour lignes Ø 3 x 75 mm
Entrée de câbles pour lignes jusqu'à Ø 75 mm, 2 x liaison de support (GFV)
Boîte vide
GTi 1-g
Numéro de produit 01040101
avec couvercle gris
Boîtier vide, 3 x raccord d'assemblage (GGV)

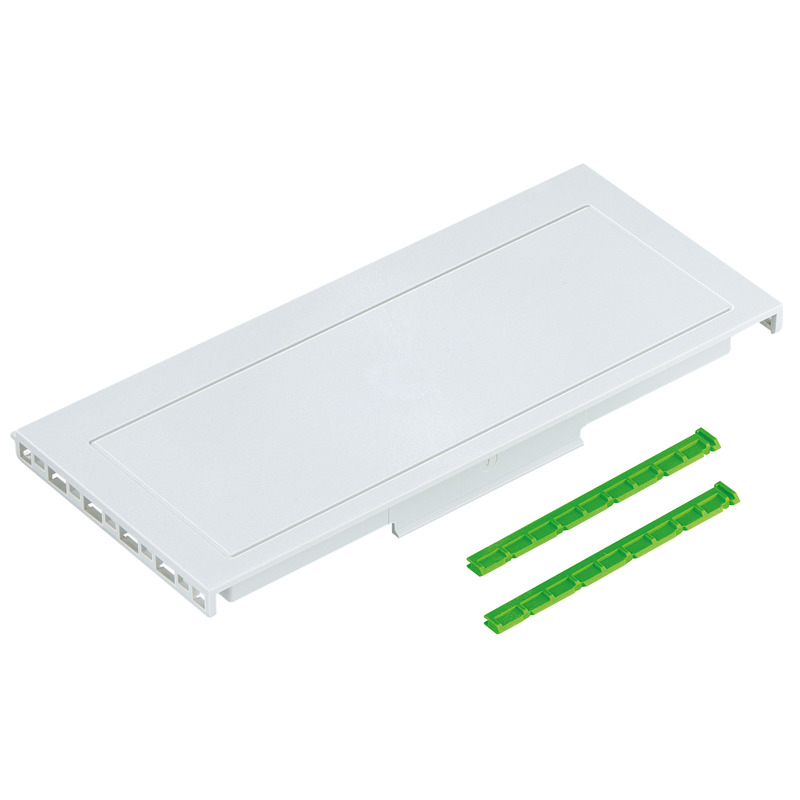

Support
GFL 20
Numéro de produit 07220001
Support, lisse, 2 x liaison de support (GFV)

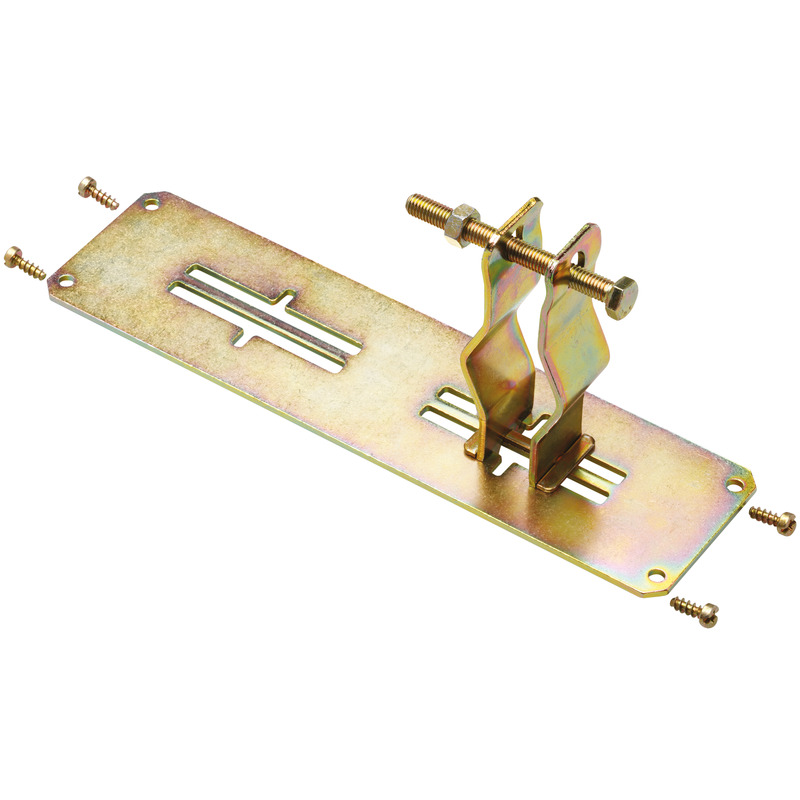

Serre-câble
GZE 3
Numéro de produit 07300301
Côté de boîtier 320 mm, pour ligne 1 x 75 mm
Serre-câble pour entrées de câble GKE 32 et GKE 43, pour lignes jusqu'à Ø 75 mm
Barrette support
GFG 3
Numéro de produit 07280301
Côté boîtier 320 mm, avec joint
Barrette support pour remplacer les barrettes sciées

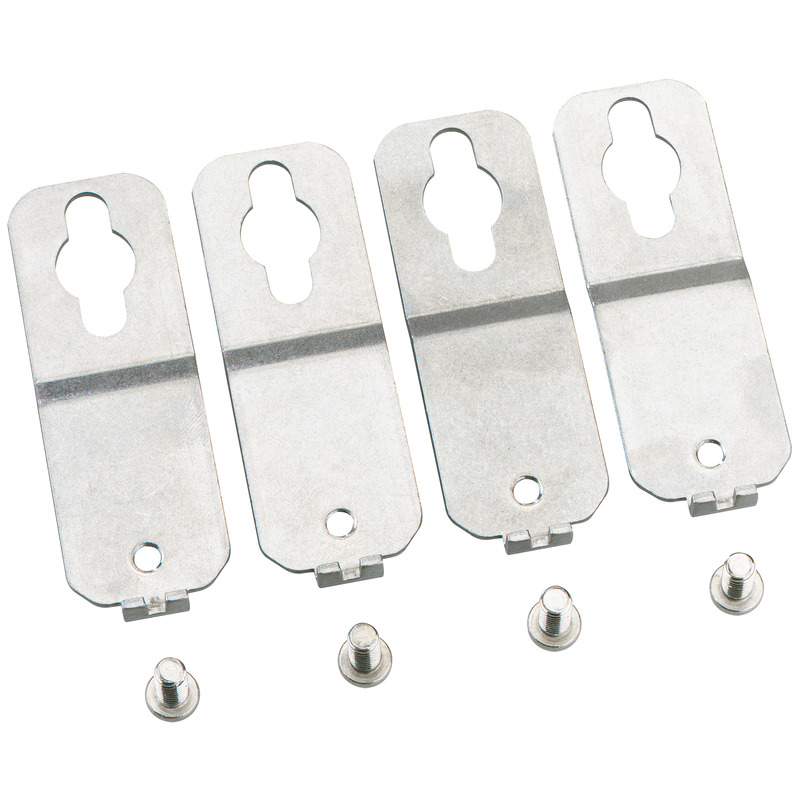

Languette de fixation extérieure
GAB-ES
Numéro de produit 07030001
V2A, kit = 4 unités
Pattes de fixation extérieures pour fixation de coffrets seuls ou d'ensemble sur des murs, peut être...
Pastille de ventilation
BST M20/sw
Numéro de produit 26202001
noir
Ouïes d'aération IP44 avec garniture en labyrinthe pour réduire la formation de condensation dans...
Pastille de ventilation
BST M20
Numéro de produit 26242001
gris
Ouïes d'aération IP44 avec garniture en labyrinthe pour réduire la formation de condensation dans...

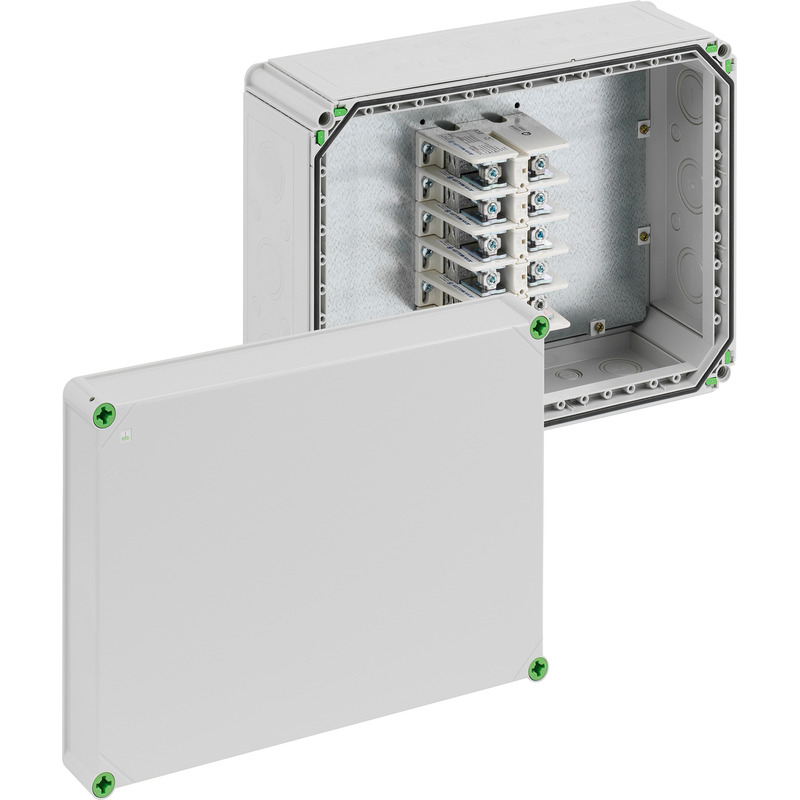

Boîte de raccordement
