#43502001 | Dimensions: 252 x 252 x 120 mm

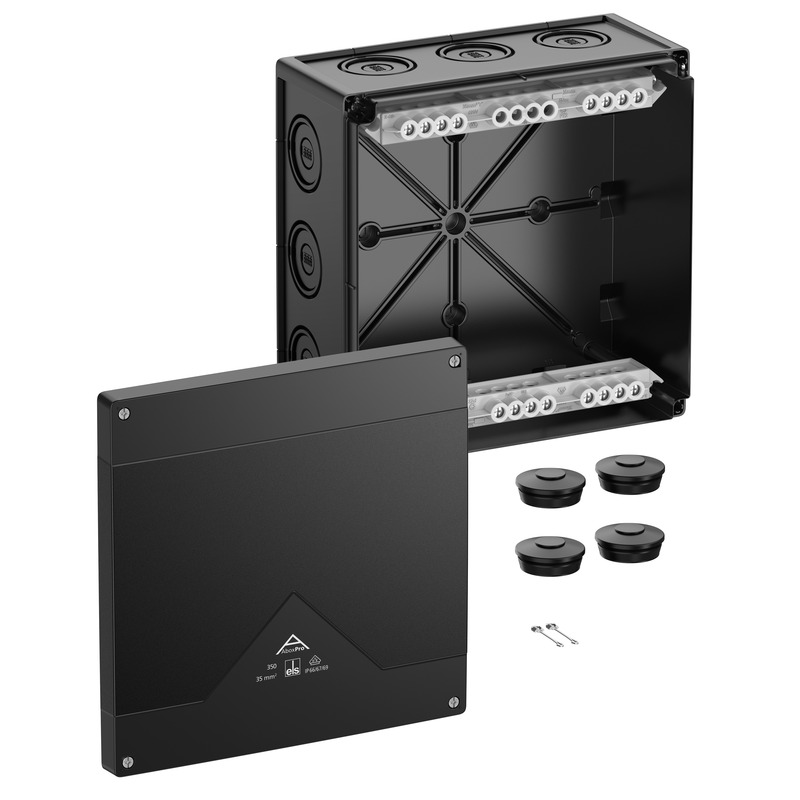

Boîte de raccordement

Abox Pro 350-35²/sw

Variantes de couleur

Connectez-vous pour voir le prix

Se souvenir du produit

Libellé

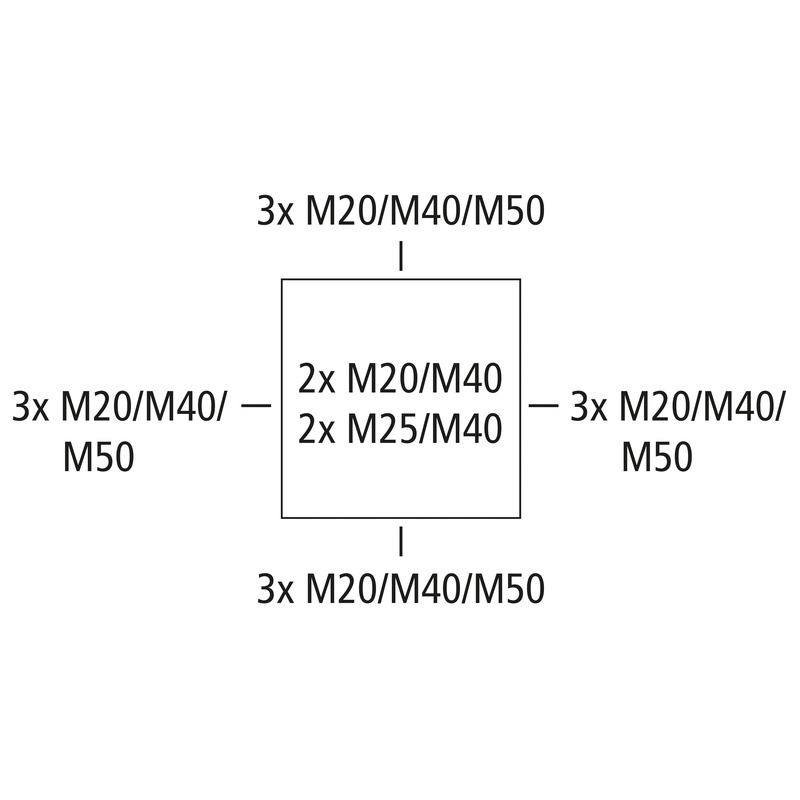

Boîte de raccordement, avec indice de protection IP66/IP67/IP69, Section nominale 35 mm², Certifié selon VDE (DIN EN 60670-1/-22 (VDE 0606-1/-22)), DLG (résistance à l’ammoniac), DNV (classe : navires et installations Offshore), Membranes extractibles, M20/M25/M40/M50, (4 Arrière, 12 latéral), points de fixation internes, pour des installations en environnement industriel et zone extérieure non protégée

noir, U_i=690 V AC, I_n=125 Ampères, avec borne à vis en saillie, 5 pôles - 35 mm², sections acceptées par pôle : 12 x 10 mm², 8 x 16 mm², 4 x 25 mm². 4 x 35 mm² Cuivre rigide/souple avec embout

Accessoires joints:
4 raccords à double membrane IP66 M40 Plage d'étanchéité 17 - 28 mm, sécurité contre la perte du couvercle

Données techniques

Propriétés électriques

Tension nominale d'isolement CA	690 V
Tension nominale d'isolement CC	690 V
Section de conducteur min.	10 mm²
Section de conducteur max.	35 mm²
Classe de protection	II
Type de protection	IP66/IP67/IP69
Courant assigné	125 Ampères
Type de bornes	Borne à vis
Nombre de pôles	5

Couleurs

Couleur de la partie inférieure	noir
Couleur de la partie supérieure	noir

Dimensions

Largeur	252 mm
Longueur	252 mm
Hauteur	120 mm
Longueur intérieure	236 mm
Largeur intérieure	236 mm
Hauteur intérieure	99 mm
Poids	1.4651 kg

Propriétés du matériel

Résistant aux UV	oui
sans halogène	oui
Classe d'inflammabilité selon UL94	V0
Résistance du filament	960 °C (EN 60695-2-11)

Propriétés mécaniques

Résistance aux chocs	IK09
Plombable	oui
Couple de la vis du couvercle	1.5 Nm
Type de fixation	Montage mural/au plafond
Fixation	points de fixation internes

Conditions ambiantes

Humidité relative de l'air max. 25 °C	95 %
Humidité relative de l'air max. 40°C	50 %
Température ambiante min.	-35 °C
Température ambiante max.	80 °C
Température ambiante 24h	60 °C

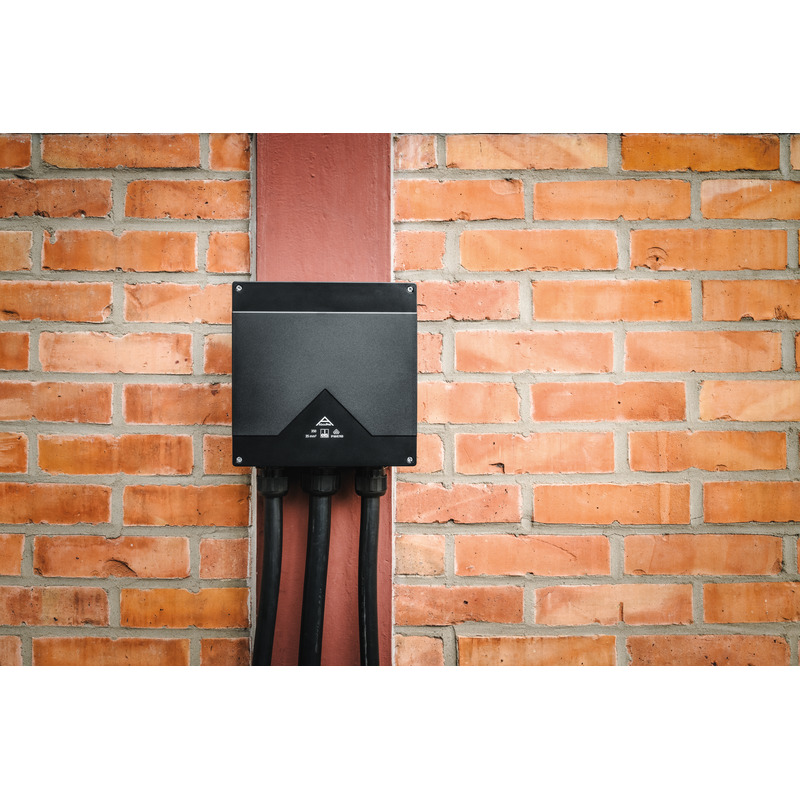

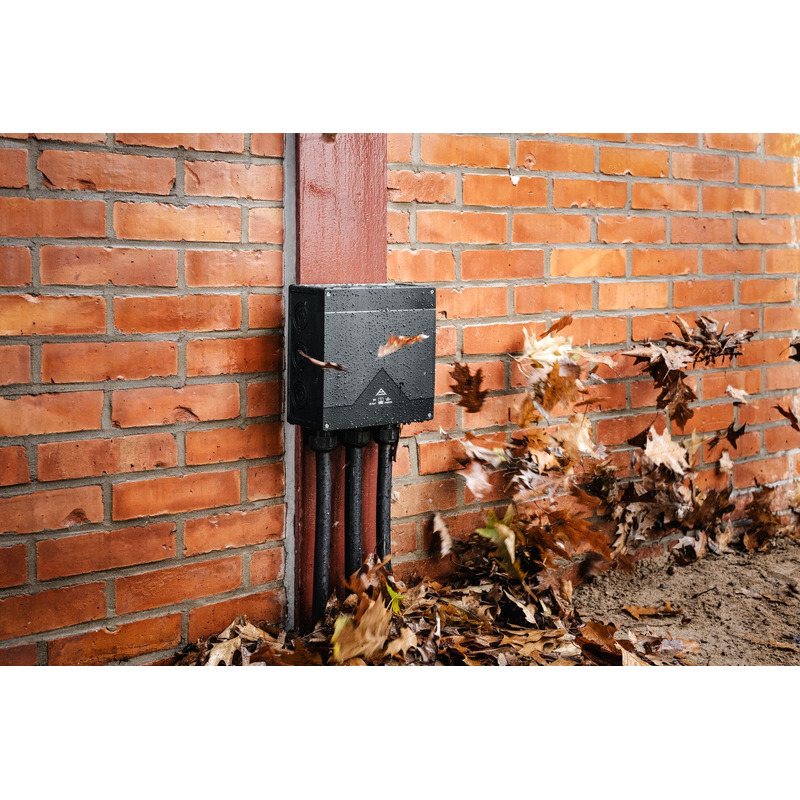

Lieu d’installation	zone extérieure non protégée

Sales Information

EAN	4013902663330
Classe ETIM	EC002600
Numéro de tarif des douanes	85369095
Quantité de commande minimale	1

Matériau

Matériau de la partie inférieure	Polycarbonate, renforcé aux fibres de verre
Matériau de la partie supérieure	Polycarbonate
Matériau d'étanchéité	Élastomère thermoplastique
Matériau de la vis pour couvercle	Acier inoxydable 1.4567 (V2A)

Certificats

Marque de contrôle	VDE (DIN EN 60670-1/-22 (VDE 0606-1/-22))
Marque de contrôle	DLG (résistance à l’ammoniac)
Marque de contrôle	DNV (classe : navires et installations Offshore)

Données logistiques

Carton dèmballage

EAN / GTIN	4013902663347
Largeur	0.383 m
Poids	4.6983 kg
Hauteur	0.281 m
Quantité	3 Pièces
Profondeur	0.258 m

Palette

EAN / GTIN	4013902663354
Largeur	0.8 m
Poids	148.8541 kg
Hauteur	0.993 m
Quantité	81 Pièces
Profondeur	1.2 m

Pièce

EAN / GTIN	4013902663330
Largeur	0.252 m
Poids	1.4651 kg
Hauteur	0.12 m
Quantité	1 Pièces
Profondeur	0.252 m

Téléchargements

Données de planification

Texte d'appel d'offres

Données CAD

Accessoires

Presse-étoupesKVR M20-MGM/sw

Presse-étoupes

KVR M20-MGM/sw

Numéro de produit 22702001

Plage d'étanchéité 6 - 12 mm, Longueur du filetage 9 mm

Presse-étoupes, IP68/IP69*, avec décharge de traction, polyamide, M_ x 1,5 mm, avec contre-écrou,...

Presse-étoupesKVR M20-GDB/MGM/sw

Presse-étoupes

KVR M20-GDB/MGM/sw

Numéro de produit 22702101

Plage d'étanchéité 7 - 14 mm, Longueur du filetage 9 mm

Presse-étoupes, IP68/IP69*, avec décharge de traction, polyamide, M_ x 1,5 mm, avec contre-écrou,...

Presse-étoupesKVR M40-MGM/sw

Presse-étoupes

KVR M40-MGM/sw

Numéro de produit 22704001

Plage d'étanchéité 16 - 28 mm, Longueur du filetage 11 mm

Presse-étoupes, IP68/IP69*, avec décharge de traction, polyamide, M_ x 1,5 mm, avec contre-écrou,...

Presse-étoupesKVR M50-MGM

Presse-étoupes

KVR M50-MGM

Numéro de produit 22745001

Plage d'étanchéité 21 - 34,5 mm, Longueur du filetage 13 mm

Presse-étoupes, IP68/IP69*, avec décharge de traction, polyamide, M_ x 1,5 mm, avec contre-écrou,...

Passe-câbles à double membraneDMS M20/sw

Passe-câbles à double membrane

DMS M20/sw

Numéro de produit 26002001

Plage d'étanchéité 7 - 13 mm

Raccord à double membrane, IP66, avec deux membranes d'étanchéité, fermées, élastomère...

Passe-câbles à double membraneDMS M40/sw

Passe-câbles à double membrane

DMS M40/sw

Numéro de produit 26004001

Plage d’étanchéité 17 - 28 mm

Raccord à double membrane, IP66, avec deux membranes d'étanchéité, fermées, élastomère...

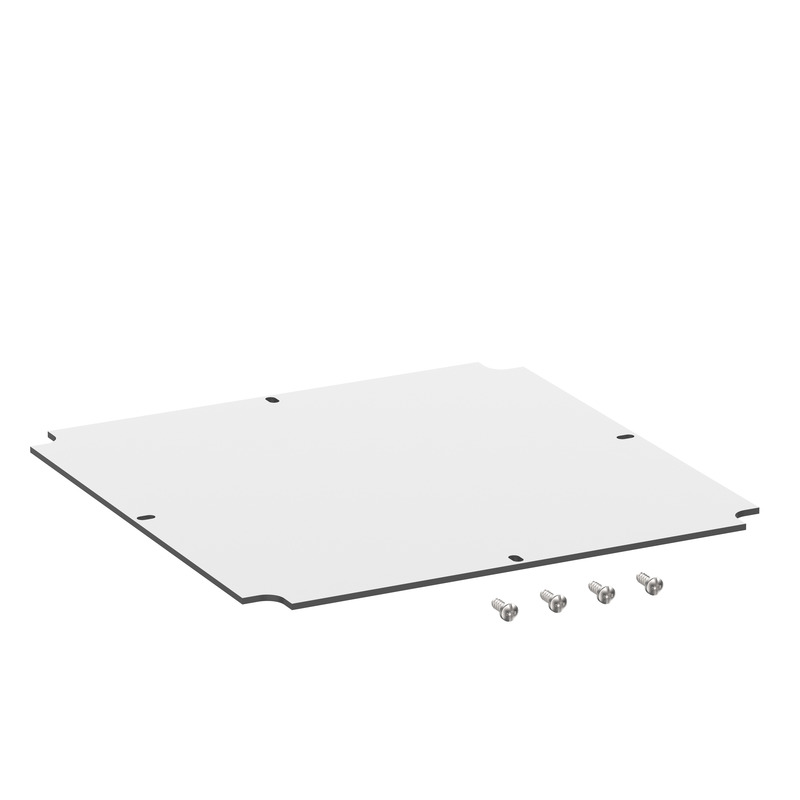

Plaque de montageAbox MPI 350

Plaque de montage

Abox MPI 350

Numéro de produit 89513501

pour Abox / Abox Pro 350

Plaque de montage en mélaminé isolant, épaisseur 2,5 mm, gris livré avec vis de fixation. Pour un...

Rail normaliséAbox 250/350 NS35

Rail normalisé

Abox 250/350 NS35

Numéro de produit 89533501

pour Abox / Abox Pro 350

Rail normalisé selon DIN EN 60715, 35 x 7,5 mm, avec vis de fixation. Pour un montage en boîtes de...

Porte-bornesAbox 100 KH 2006 6²

Porte-bornes

Abox 100 KH 2006 6²

Numéro de produit 89600601

Support de bornes avec rail normalisé NS35 pour montage de bornes en...

Support de bornes avec matériel de fixation pour montage de bornes d'installation et de bornes en...

Bloc de bornesAbox 250/350 KLS-25²/35²

Bloc de bornes

Abox 250/350 KLS-25²/35²

Numéro de produit 89643501

borne à vis en saillie pour Abox/Abox Pro 250/350, 5 pôles - 35 mm², I_...

Borne de connexion selon DIN EN 60998 (VDE 0613), U_i=690 V. Pour un montage en boîtes de dérivation...

Kit de fixation sur mâtMABF 215-1

Kit de fixation sur mât

MABF 215-1

Numéro de produit 89604001

pour boîtes de dérivation Abox/Abox Pro à partir de 2024 des types...

Kit de fixation en acier inoxydable V2A avec vis de fixation et collier de fermeture rapide, pour...

Sécurité contre la perte du couvercleTG DVS-42

Sécurité contre la perte du couvercle

TG DVS-42

Numéro de produit 18200601

pour TG 88, TG 1208, TG 1212, TG 1608, Abox Pro 025 - 350

Kit pour couvercle imperdable par liens entre la base et le couvercle, pour remplacement, Kit = 10...

Produits similaires

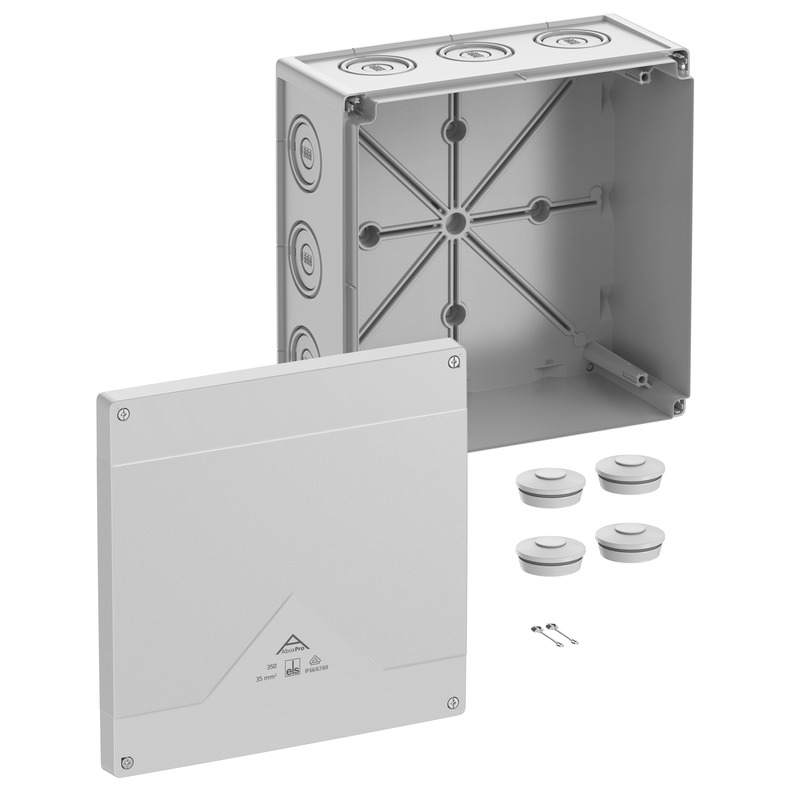

Boîte de raccordementAbox Pro 350-L

Boîte de raccordement

Abox Pro 350-L

Numéro de produit 43540001

gris, U_i=1000 V AC, sans bornes

Boîte de raccordement, avec indice de protection IP66/IP67/IP69, Section nominale 35 mm², Certifié...

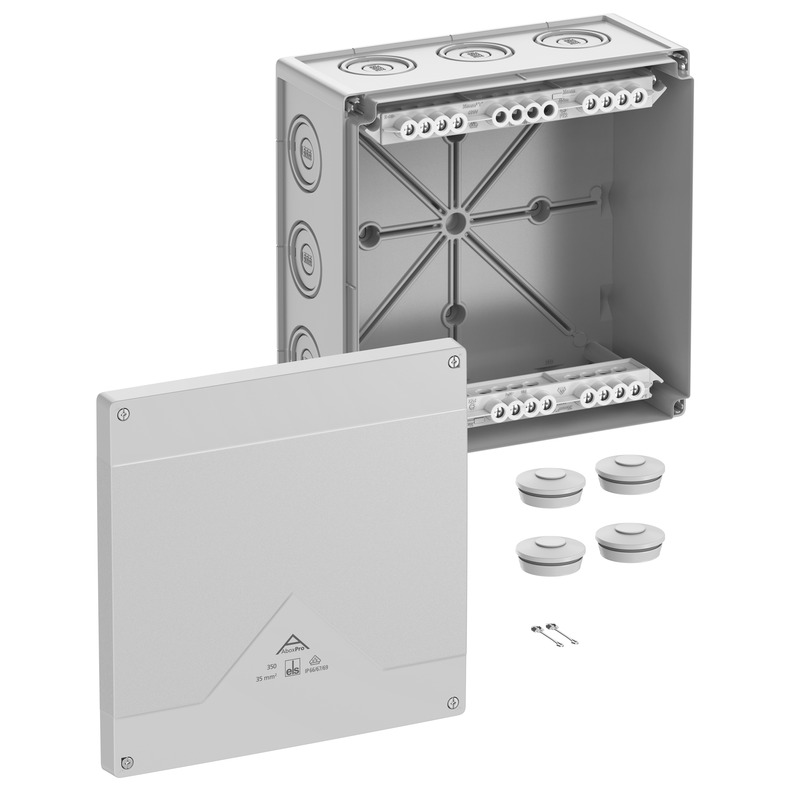

Boîte de raccordementAbox Pro 350-35²

Boîte de raccordement

Abox Pro 350-35²

Numéro de produit 43542001

gris, U_i=690 V AC, I_n=125 Ampères, avec borne à vis en saillie, 5...

Boîte de raccordement, avec indice de protection IP66/IP67/IP69, Section nominale 35 mm², Certifié...

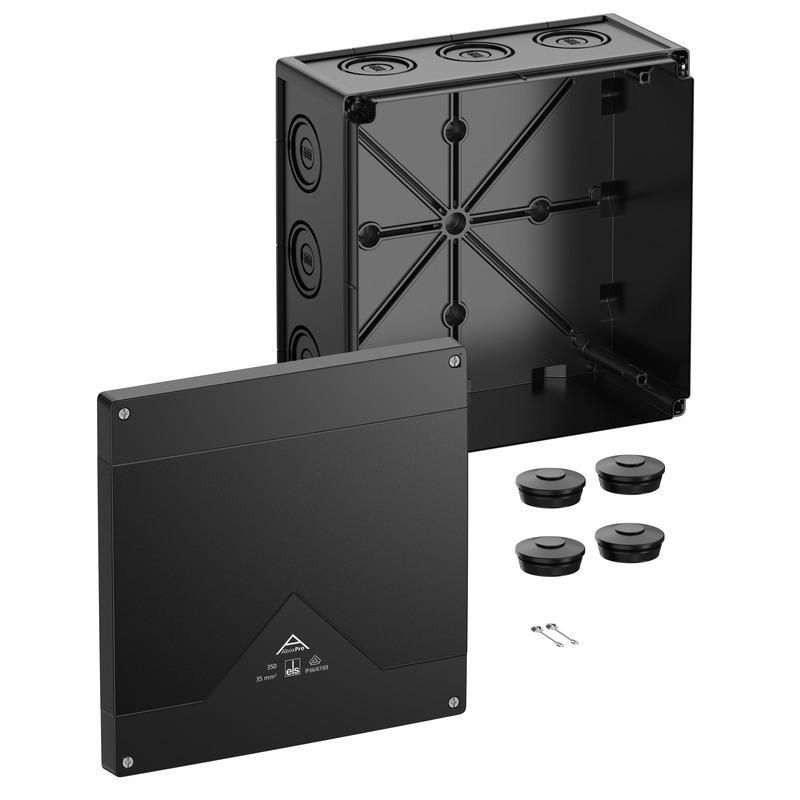

Boîte de raccordementAbox Pro 350-L/sw
