#42540001 | Dimensions: 252 x 202 x 120 mm

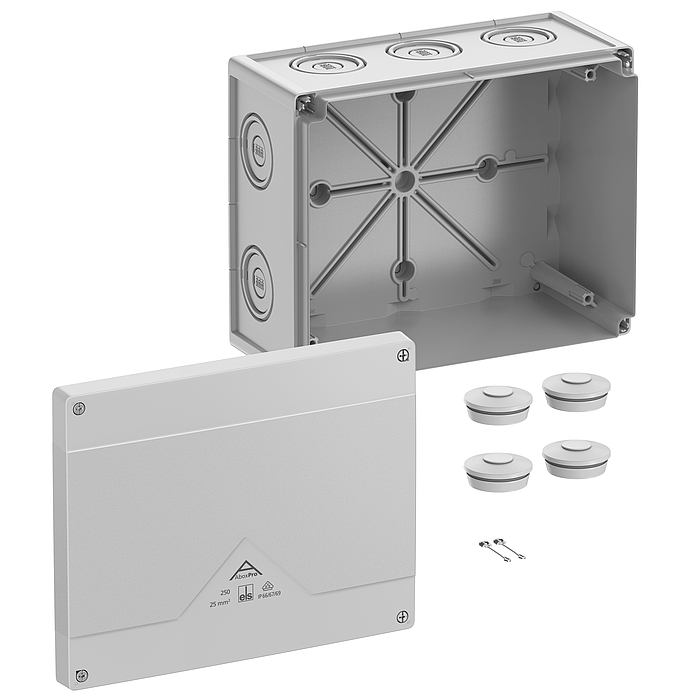

Boîte de raccordement

Abox Pro 250-L

Variantes de couleur

Personnaliser

Connectez-vous pour voir le prix

Se souvenir du produit

Libellé

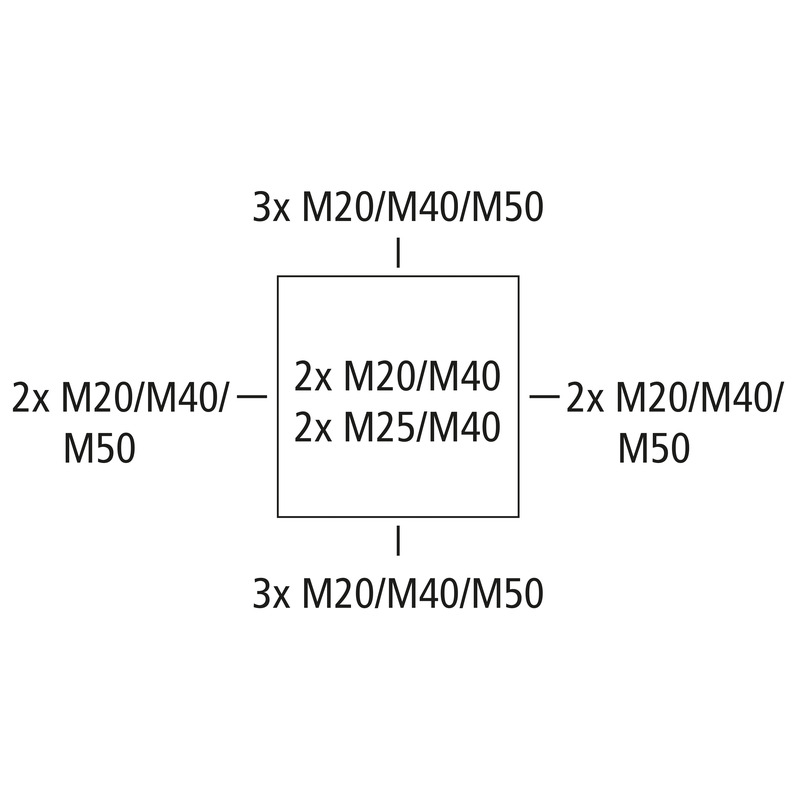

Boîte de raccordement, avec indice de protection IP66/IP67/IP69, Section nominale 25 mm², Certifié selon VDE (DIN EN 60670-1/-22 (VDE 0606-1/-22)), DLG (résistance à l’ammoniac), DNV (classe : navires et installations Offshore), Membranes extractibles, M20/M25/M40/M50, (4 Arrière, 10 latéral), points de fixation internes, pour des installations en environnement industriel et zone extérieure non protégée

gris, U_i=1000 V AC, sans bornes

Accessoires joints:
4 raccords à double membrane IP66 M40 Plage d'étanchéité 17 - 28 mm, sécurité contre la perte du couvercle

Données techniques

Propriétés électriques

Tension nominale d'isolement CA	1000 V
Tension nominale d'isolement CC	1000 V
Section de conducteur max.	25 mm²
Classe de protection	II

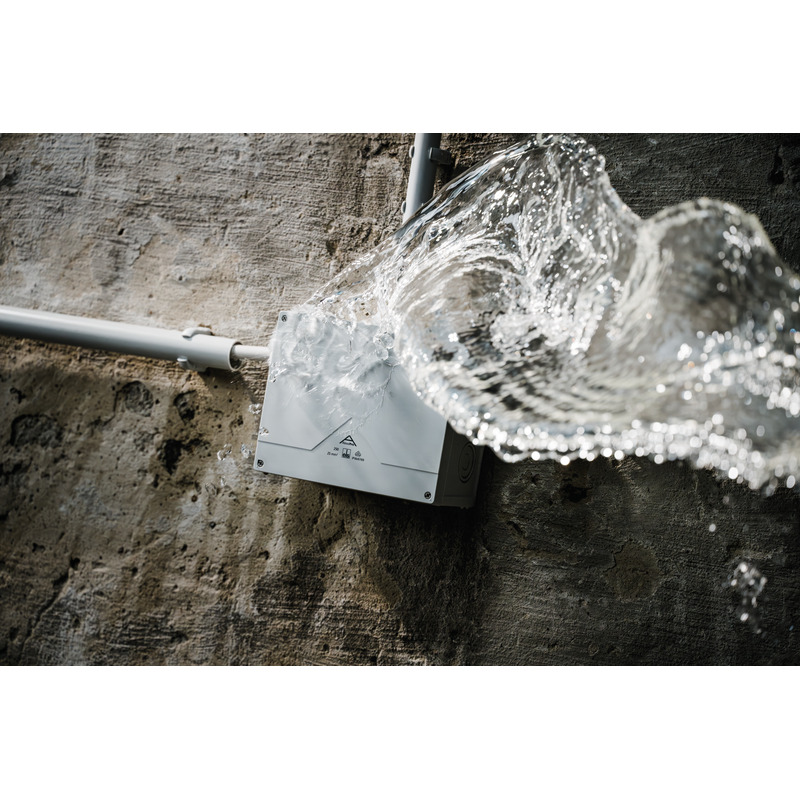

Type de protection	IP66/IP67/IP69
Type de bornes	sans

Couleurs

Couleur de la partie inférieure	gris
Couleur de la partie supérieure	gris

Dimensions

Largeur	252 mm
Longueur	202 mm
Hauteur	120 mm
Longueur intérieure	186 mm
Largeur intérieure	236 mm
Hauteur intérieure	99 mm
Poids	1.0341 kg

Propriétés du matériel

Résistant aux UV	oui
sans halogène	oui
Classe d'inflammabilité selon UL94	V0
Résistance du filament	960 °C (EN 60695-2-11)

Propriétés mécaniques

Résistance aux chocs	IK09
Plombable	oui
Couple de la vis du couvercle	1.5 Nm
Type de fixation	Montage mural/au plafond
Fixation	points de fixation internes

Conditions ambiantes

Humidité relative de l'air max. 25 °C	95 %
Humidité relative de l'air max. 40°C	50 %
Température ambiante min.	-35 °C
Température ambiante max.	80 °C
Température ambiante 24h	60 °C

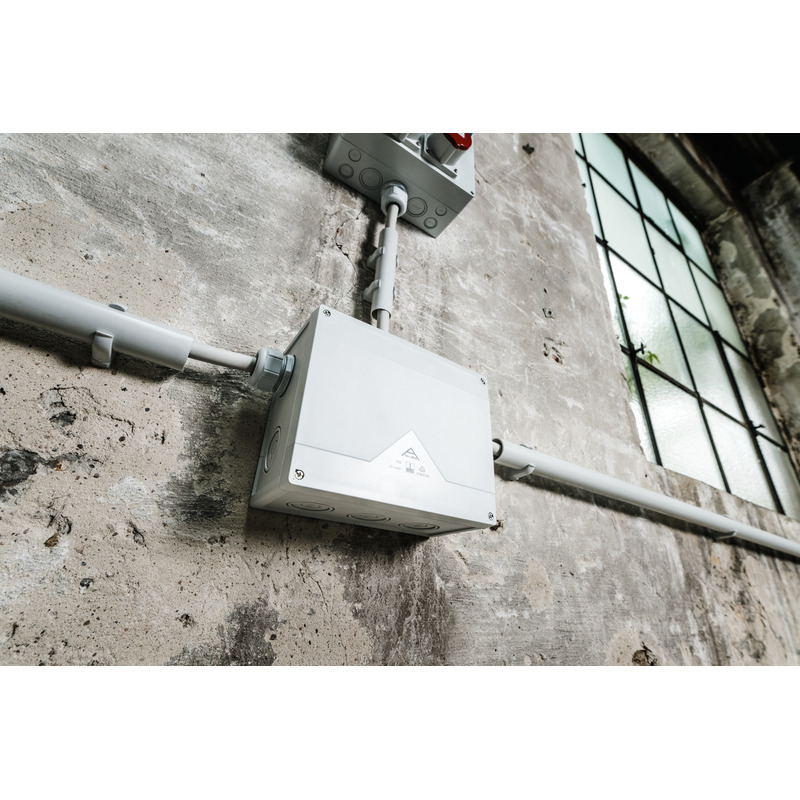

Lieu d’installation	zone extérieure non protégée

Sales Information

EAN	4013902663514
Classe ETIM	EC002600
Numéro de tarif des douanes	85389099
Quantité de commande minimale	1

Matériau

Matériau de la partie inférieure	Polycarbonate, renforcé aux fibres de verre
Matériau de la partie supérieure	Polycarbonate
Matériau d'étanchéité	Élastomère thermoplastique
Matériau de la vis pour couvercle	Acier inoxydable 1.4567 (V2A)

Certificats

Marque de contrôle	VDE (DIN EN 60670-1/-22 (VDE 0606-1/-22))
Marque de contrôle	DLG (résistance à l’ammoniac)
Marque de contrôle	DNV (classe : navires et installations Offshore)

Données logistiques

Carton dèmballage

EAN / GTIN	4013902663521
Largeur	0.507 m
Poids	4.4714 kg
Hauteur	0.277 m
Quantité	4 Pièces
Profondeur	0.22 m

Palette

EAN / GTIN	4013902663538
Largeur	0.8 m
Poids	115.8994 kg
Hauteur	0.981 m
Quantité	84 Pièces
Profondeur	1.2 m

Pièce

EAN / GTIN	4013902663514
Largeur	0.252 m
Poids	1.0341 kg
Hauteur	0.12 m
Quantité	1 Pièces
Profondeur	0.202 m
