#40200101 | Dimensions: 92 x 92 x 60 mm

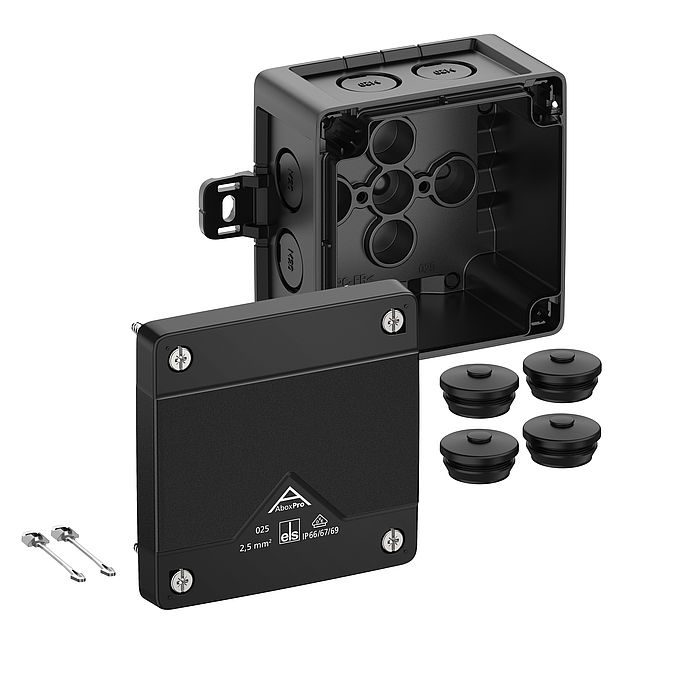

Boîte de raccordement

Abox Pro 025 AB-L/sw

Variantes de couleur

Connectez-vous pour voir le prix

Se souvenir du produit

Libellé

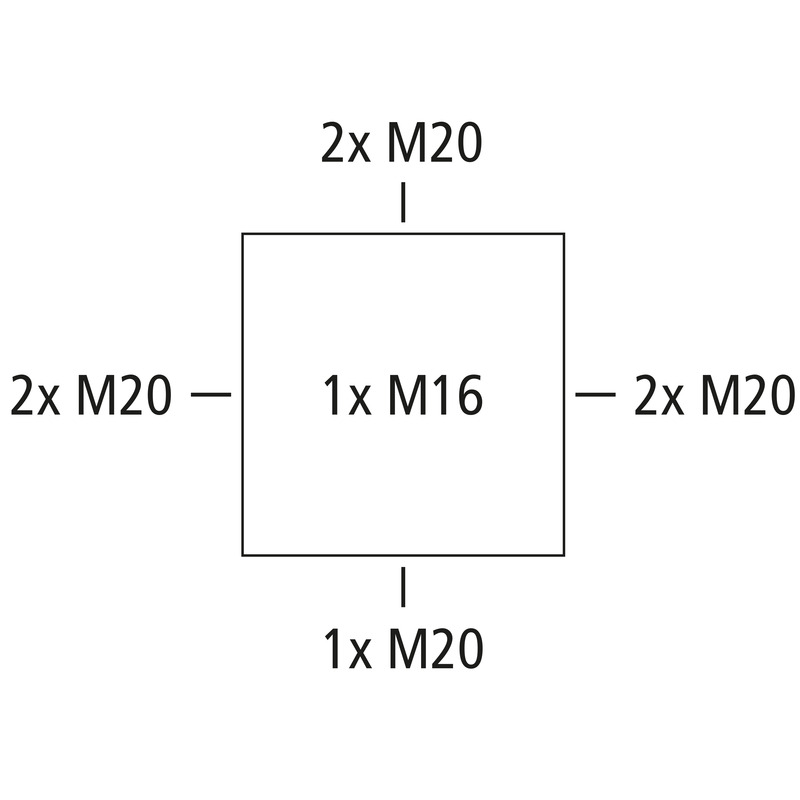

Boîte de raccordement, avec indice de protection IP66/IP67/IP69, Section nominale 2,5 mm², Certifié selon VDE (DIN EN 60670-1/-22 (VDE 0606-1/-22)), DLG (résistance à l’ammoniac), DNV (classe : navires et installations Offshore), Membranes extractibles, M16/M20, (1 Arrière, 7 latéral), points de fixation externes, pour des installations en environnement industriel et zone extérieure non protégée

noir, U_i=1000 V AC, sans bornes

Accessoires joints:
4 raccords à double membrane IP66 M20 Plage d'étanchéité 7 - 13 mm, sécurité contre la perte du couvercle

Données techniques

Propriétés électriques

Tension nominale d'isolement CA	1000 V
Tension nominale d'isolement CC	1000 V
Section de conducteur max.	2,5 mm²
Classe de protection	II
Type de protection	IP66/IP67/IP69
Type de bornes	sans

Couleurs

Couleur de la partie inférieure	noir
Couleur de la partie supérieure	noir

Dimensions

Largeur	92 mm
Longueur	92 mm
Hauteur	60 mm
Longueur intérieure	78 mm
Largeur intérieure	78 mm
Hauteur intérieure	40 mm
Poids	0.1717 kg

Propriétés du matériel

Résistant aux UV	oui
sans halogène	oui
Classe d'inflammabilité selon UL94	V0
Résistance du filament	960 °C (EN 60695-2-11)

Propriétés mécaniques

Résistance aux chocs	IK09
Plombable	oui
Couple de la vis du couvercle	1.5 Nm
Type de fixation	Montage mural/au plafond
Fixation	points de fixation externes

Conditions ambiantes

Humidité relative de l'air max. 25 °C	95 %
Humidité relative de l'air max. 40°C	50 %
Température ambiante min.	-35 °C
Température ambiante max.	80 °C
Température ambiante 24h	60 °C
Lieu d’installation	zone extérieure non protégée

Sales Information

EAN	4013902662104
Classe ETIM	EC002600
Numéro de tarif des douanes	85389099
Quantité de commande minimale	1

Matériau

Matériau de la partie inférieure	Polycarbonate, renforcé aux fibres de verre
Matériau de la partie supérieure	Polycarbonate
Matériau d'étanchéité	Élastomère thermoplastique
Matériau de la vis pour couvercle	Acier inoxydable 1.4567 (V2A)

Certificats

Marque de contrôle	VDE (DIN EN 60670-1/-22 (VDE 0606-1/-22))
Marque de contrôle	DLG (résistance à l’ammoniac)
Marque de contrôle	DNV (classe : navires et installations Offshore)

Données logistiques

Carton dèmballage

EAN / GTIN	4013902662111
Largeur	0.386 m
Poids	6.5909 kg
Hauteur	0.246 m
Quantité	36 Pièces
Profondeur	0.286 m

Palette

EAN / GTIN	4013902662128
Largeur	0.8 m
Poids	180.1816 kg
Hauteur	1.128 m
Quantité	864 Pièces
Profondeur	1.2 m

Pièce

EAN / GTIN	4013902662104
Largeur	0.092 m
Poids	0.1717 kg
Hauteur	0.06 m
Quantité	1 Pièces
Profondeur	0.092 m

Téléchargements

Données de planification

Texte d'appel d'offres

Données CAD

Accessoires

Presse-étoupesKVR M16-MGM/sw

Presse-étoupes

KVR M16-MGM/sw

Numéro de produit 22701601

Plage d'étanchéité 4 - 10 mm, longueur du filetage 8 mm

Presse-étoupes, IP68/IP69*, avec décharge de traction, polyamide, M_ x 1,5 mm, avec contre-écrou,...

Presse-étoupesKVR M20-MGM/sw

Presse-étoupes

KVR M20-MGM/sw

Numéro de produit 22702001

Plage d'étanchéité 6 - 12 mm, Longueur du filetage 9 mm

Presse-étoupes, IP68/IP69*, avec décharge de traction, polyamide, M_ x 1,5 mm, avec contre-écrou,...

Passe-câbles à double membraneDMS M16/sw

Passe-câbles à double membrane

DMS M16/sw

Numéro de produit 26001601

Plage d'étanchéité 5 - 9 mm

Raccord à double membrane, IP66, avec deux membranes d'étanchéité, fermées, élastomère...

Passe-câbles à double membraneDMS M20/sw

Passe-câbles à double membrane

DMS M20/sw

Numéro de produit 26002001

Plage d'étanchéité 7 - 13 mm

Raccord à double membrane, IP66, avec deux membranes d'étanchéité, fermées, élastomère...

Rail normaliséAbox 025 TS15

Rail normalisé

Abox 025 TS15

Numéro de produit 89520201

pour Abox / Abox Pro 025

Rail normalisé selon DIN EN 60715, 15 x 5 mm, avec vis de fixation. Pour un montage dans boîtes de...

Porte-bornesAbox 025/040 KH 2273 2,5²

Porte-bornes

Abox 025/040 KH 2273 2,5²

Numéro de produit 89600201

pour montage en position fixe d'un max. de 6 bornes Wago 2273-205 dans...

Support de bornes avec matériel de fixation pour montage de bornes d'installation et de bornes en...

Porte-bornesAbox 025/040 KH 221 4²

Porte-bornes

Abox 025/040 KH 221 4²

Numéro de produit 89600301

pour montage en position fixe d'un max. de 6 bornes Wago 221-413 dans...

Support de bornes avec matériel de fixation pour montage de bornes d'installation et de bornes en...

Bloc de bornesAbox 025/040 KLS-2,5²/4²

Bloc de bornes

Abox 025/040 KLS-2,5²/4²

Numéro de produit 89640401

Borne à vis pour Abox/Abox Pro 025 et Abox/Abox Pro 040, 5 pôles - 4...

Borne de connexion selon DIN EN 60998 (VDE 0613), U_i=690 V. Pour un montage en boîtes de dérivation...

Kit de fixation sur mâtMABF 65-1

Kit de fixation sur mât

MABF 65-1

Numéro de produit 89601001

pour boîtes de dérivation Abox/Abox Pro à partir de 2024 des types...

Kit de fixation en acier inoxydable V2A avec vis de fixation et collier de fermeture rapide, pour...

Fixation pour chemins de câblesKTB 1-100 Nouveau

Fixation pour chemins de câbles

KTB 1-100

Numéro de produit 89602901

Élément de fixation pour le montage de boîtiers sur des systèmes de support de câbles avec une...

Sécurité contre la perte du couvercleTG DVS-42

Sécurité contre la perte du couvercle

TG DVS-42

Numéro de produit 18200601

pour TG 88, TG 1208, TG 1212, TG 1608, Abox Pro 025 - 350

Kit pour couvercle imperdable par liens entre la base et le couvercle, pour remplacement, Kit = 10...
