Cet article est archivé !

#81170701 | Dimensions: 94 x 94 x 57 mm

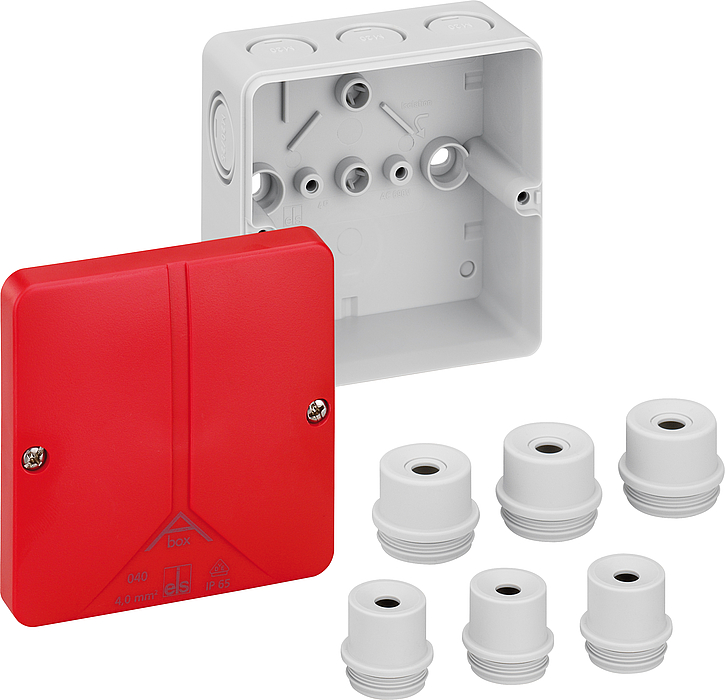

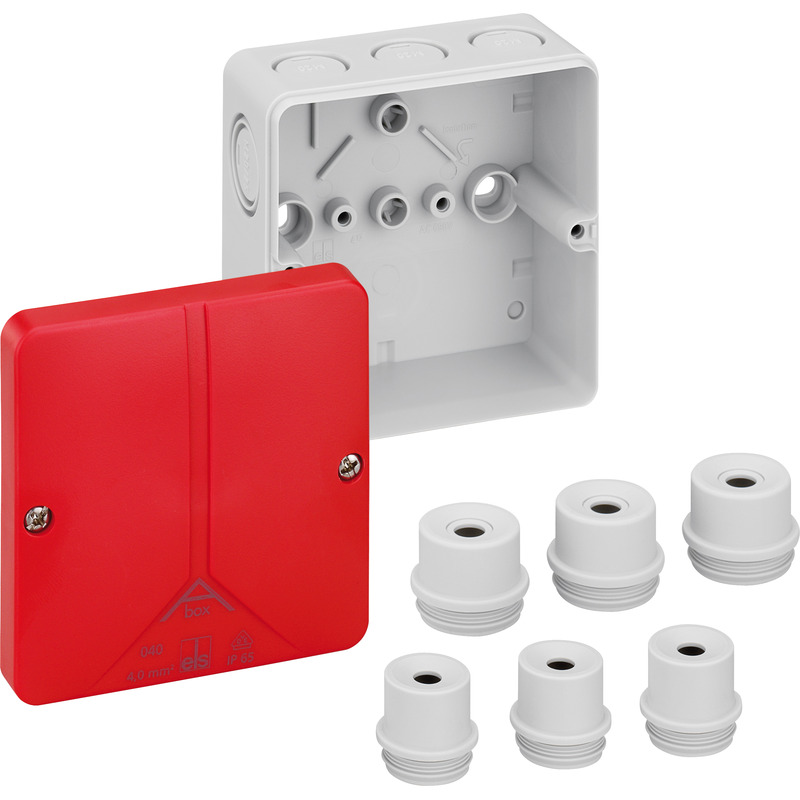

Boîte de raccordement

Abox m 040 SB-L

Boîte de raccordement, avec indice de protection IP54/IP65, Section nominale 4 mm², U_i=690 V AC, Certifié selon VDE (DIN EN 60670-1/-22 (VDE 0606-1/-22)), Membranes extractibles, M20/M25, (1...

Personnaliser

Connectez-vous pour voir le prix

Libellé

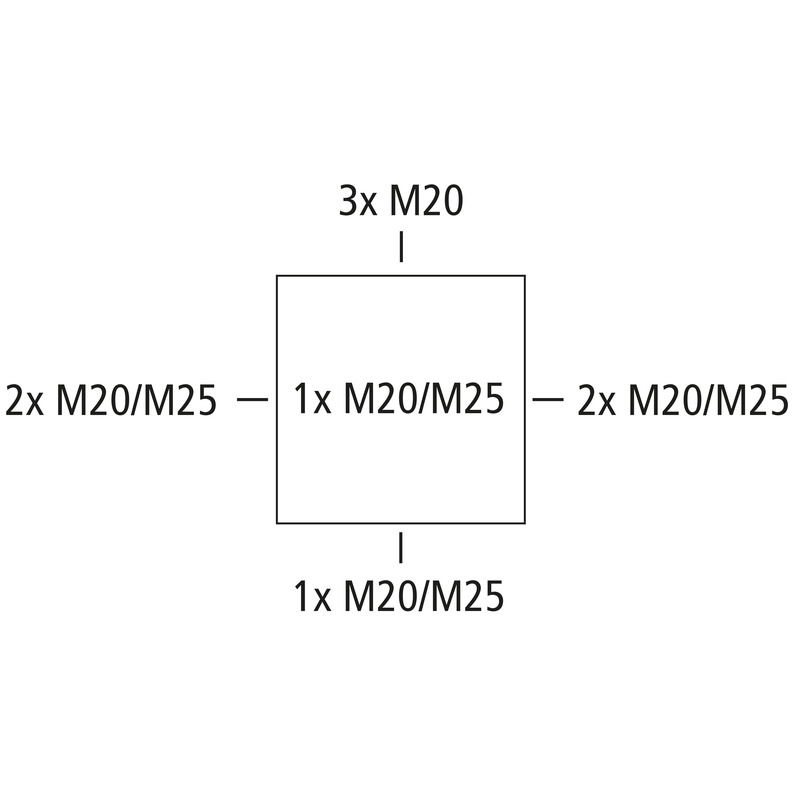

Boîte de raccordement, avec indice de protection IP54/IP65, Section nominale 4 mm², U_i=690 V AC, Certifié selon VDE (DIN EN 60670-1/-22 (VDE 0606-1/-22)), Membranes extractibles, M20/M25, (1 Arrière, 8 latéral), points de fixation internes, pour installations standard en intérieur

gris, avec couvercle rouge, sans bornes, pour marquage des circuits d’éclairage de sécurité

Accessoires joints:
3 entrées de câbles IP54 M20 plage d'étanchéité 8-13,5 mm, 3 entrées de câbles IP54 M25 plage d'étanchéité 9-18,5 mm

Données techniques

Propriétés électriques

Tension nominale d'isolement CA	690 V
Section de conducteur max.	4 mm²
Classe de protection	II
Type de protection	IP54/IP65
UL Type Rating	n.i.

Couleurs

Couleur de la partie inférieure	gris
Couleur de la partie supérieure	rouge

Dimensions

Largeur	94 mm
Longueur	94 mm
Hauteur	57 mm
Poids	0.125 kg

Propriétés du matériel

Résistant aux UV	non
sans halogène	oui
Classe d'inflammabilité selon UL94	HB
Résistance du filament	650 °C (EN 60695-2-11)

Propriétés mécaniques

Type de fixation	Montage mural/au plafond
Résistance aux chocs	IK07
Plombable	oui
Couple de la vis du couvercle	1 Nm
Fixation	points de fixation internes

Conditions ambiantes

Humidité relative de l'air max. 25 °C	95 %
Humidité relative de l'air max. 40°C	50 %
Température ambiante min.	-25 °C
Température ambiante max.	40 °C
Température ambiante 24h	35 °C
Lieu d’installation	Zone intérieure

Sales Information

EAN	4013902532360
Classe ETIM	EC002600
Numéro de tarif des douanes	85389099
Quantité de commande minimale	1

Matériau

Matériau de la partie inférieure	Polystyrène
Matériau de la partie supérieure	Polystyrène
Matériau d'étanchéité	Élastomère thermoplastique
Matériau de la vis pour couvercle	Acier inoxydable 1.4567 (V2A)

Certificats

Marque de contrôle	VDE (DIN EN 60670-1/-22 (VDE 0606-1/-22))

Données logistiques

Pièce

EAN / GTIN	4013902532360
Largeur	0.094 m
Poids	0.125 kg
Hauteur	0.057 m
Quantité	1 Pièces
Profondeur	0.094 m

Carton dèmballage

EAN / GTIN	4013902532667
Largeur	0.431 m
Poids	7.8232 kg
Hauteur	0.302 m
Quantité	60 Pièces
Profondeur	0.296 m

Palette

EAN / GTIN	4013902533008
Largeur	0.8 m
Poids	444.4528 kg
Hauteur	1.86 m
Quantité	3240 Pièces
Profondeur	1.2 m

Téléchargements

Données de planification

Texte d'appel d'offres

Accessoires

Presse-étoupesKVR M20-MGM

Presse-étoupes

KVR M20-MGM

Numéro de produit 22742001

Plage d'étanchéité 6 - 12 mm, Longueur du filetage 9 mm

Presse-étoupes, IP68/IP69*, avec décharge de traction, polyamide, M_ x 1,5 mm, avec contre-écrou,...

Presse-étoupesKVR M20-GDB/MGM

Presse-étoupes

KVR M20-GDB/MGM

Numéro de produit 22742101

Plage d'étanchéité 7 - 14 mm, Longueur du filetage 9 mm

Presse-étoupes, IP68/IP69*, avec décharge de traction, polyamide, M_ x 1,5 mm, avec contre-écrou,...

Presse-étoupesKVR M25-MGM

Presse-étoupes

KVR M25-MGM

Numéro de produit 22742501

Plage d'étanchéité 9 - 16 mm, Longueur du filetage 11 mm

Presse-étoupes, IP68/IP69*, avec décharge de traction, polyamide, M_ x 1,5 mm, avec contre-écrou,...

Embout de montageAST M20

Embout de montage

AST M20

Numéro de produit 23042001

Plage d'étanchéité 8 - 13,5 mm

Entrée de câbles IP55, avec membrane d'étanchéité ouverte, élastomère thermoplastique (TPE), pour...

Embout de montageAST M25

Embout de montage

AST M25

Numéro de produit 23042501

Plage d'étanchéité 9 - 18,5 mm

Entrée de câbles IP55, avec membrane d'étanchéité ouverte, élastomère thermoplastique (TPE), pour...

Passe-câbles à double membraneDMS M20/w

Passe-câbles à double membrane

DMS M20/w

Numéro de produit 26012001

Plage d'étanchéité 7 - 13 mm

Raccord à double membrane, IP66, avec deux membranes d'étanchéité, fermées, élastomère...

Passe-câbles à double membraneDMS M25/w

Passe-câbles à double membrane

DMS M25/w

Numéro de produit 26012501

Plage d'étanchéité 9 - 17 mm

Raccord à double membrane, IP66, avec deux membranes d'étanchéité, fermées, élastomère...

Passe-câbles à double membraneDMS M20

Passe-câbles à double membrane

DMS M20

Numéro de produit 26042001

Plage d'étanchéité 7 - 13 mm

Raccord à double membrane, IP66, avec deux membranes d'étanchéité, fermées, élastomère...

Passe-câbles à double membraneDMS M25

Passe-câbles à double membrane

DMS M25

Numéro de produit 26042501

Plage d'étanchéité 9 - 17 mm

Raccord à double membrane, IP66, avec deux membranes d'étanchéité, fermées, élastomère...

Bloc de bornesAbox 025/040 KLS-2,5²/4²

Bloc de bornes

Abox 025/040 KLS-2,5²/4²

Numéro de produit 84000401

5 pôles - 2,5/4 mm²

Borne de connexion selon DIN EN 60998 (VDE 0613), U_i=690V

Kit de plombageAbox PST

Kit de plombage

Abox PST

Numéro de produit 89001001

pour boîtes de dérivation Abox/Abox-i 025 à 100, (livré de série à...

Kit de plombage

Produits similaires

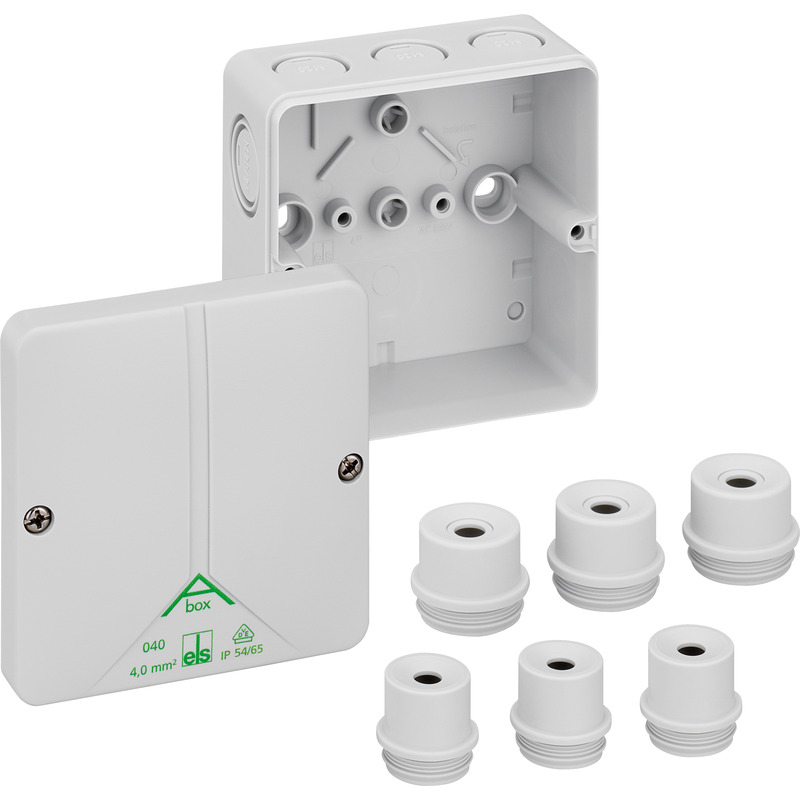

Boîte de raccordementAbox m 040-L

Boîte de raccordement

Abox m 040-L

Numéro de produit 81190701

gris, sans bornes

Boîte de raccordement, avec indice de protection IP54/IP65, Section nominale 4 mm², U_i=690 V AC,...

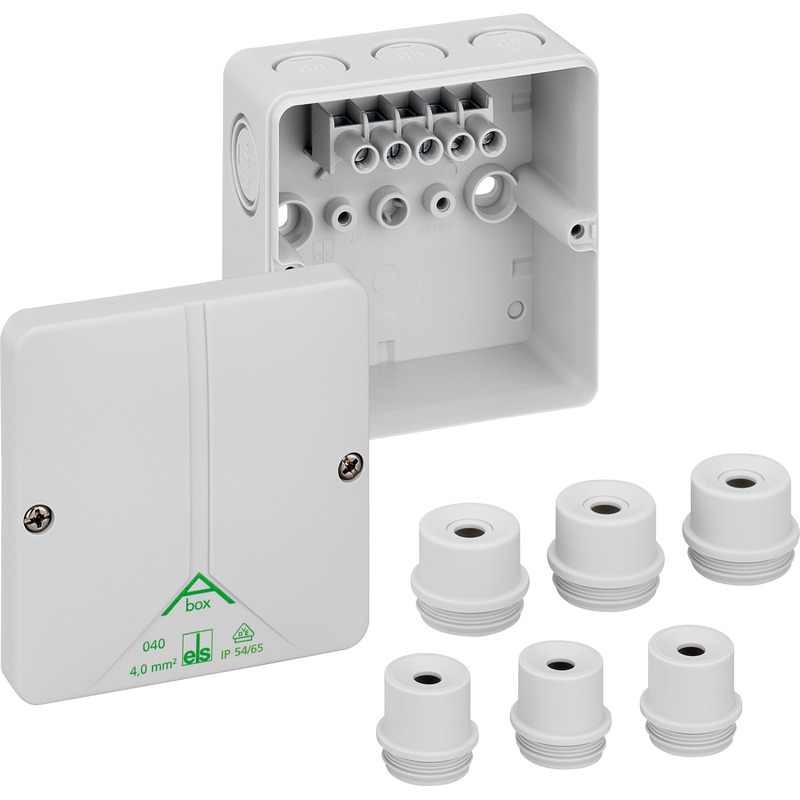

Boîte de raccordementAbox m 040-4²
