Cet article est archivé !

#50390501 | Dimensions: 94 x 94 x 57 mm

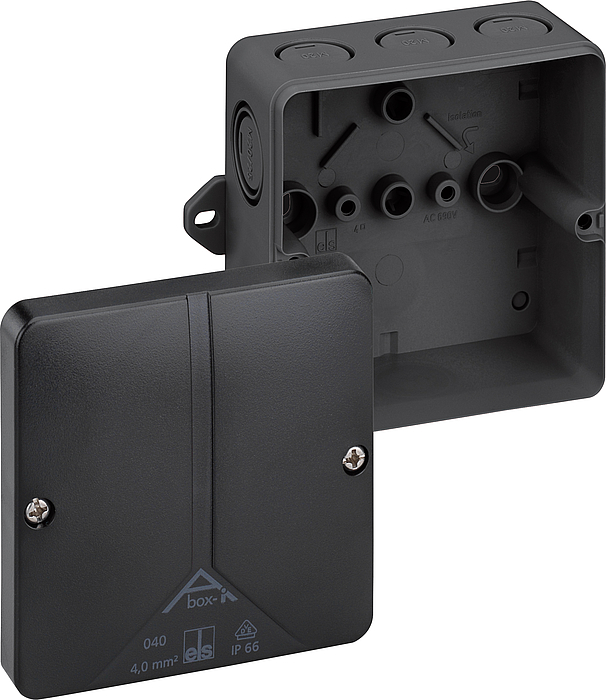

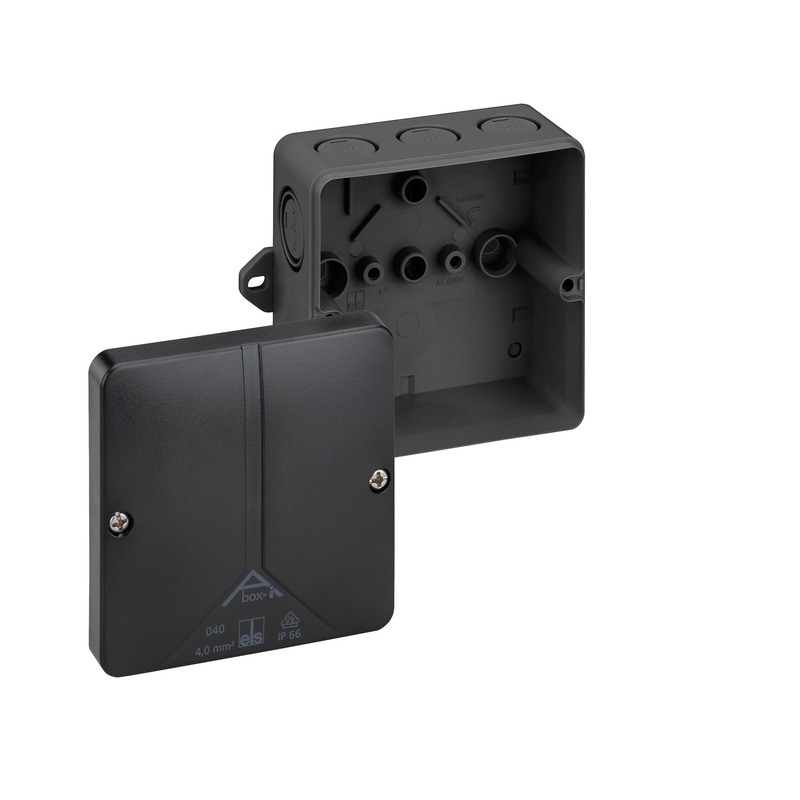

Boîte de raccordement

Abox-i m 040 AB-L/sw

Personnaliser

Connectez-vous pour voir le prix

Libellé

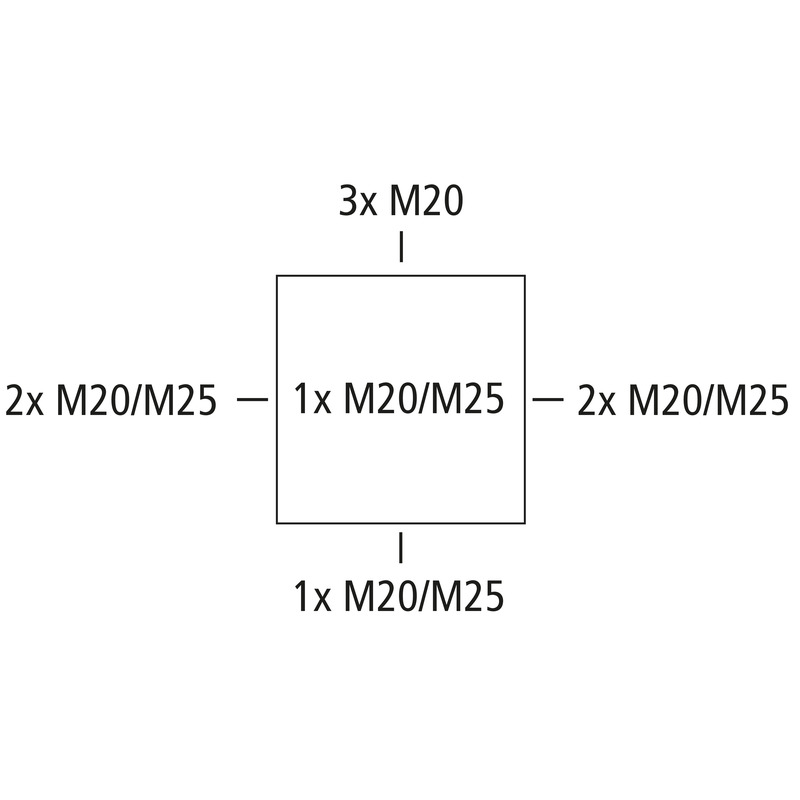

Boîte de raccordement, avec indice de protection IP66, Section nominale 4 mm², U_i=690 V AC, Certifié selon VDE (DIN EN 60670-1/-22 (VDE 0606-1/-22)), DLG (résistance à l’ammoniac), DNV (classe : navires et installations Offshore), Membranes extractibles, M20/M25, (1 Arrière, 8 latéral), points de fixation externes, pour des installations en environnement industriel et zone extérieure protégée

noir, sans bornes

Accessoires joints:
4 Passe-câbles à double membrane IP66 M25 Plage d'étanchéité 9 - 16 mm

Données techniques

Propriétés électriques

Tension nominale d'isolement CA	690 V
Section de conducteur max.	4 mm²
Classe de protection	II
Type de protection	IP66
UL Type Rating	n.i.

Couleurs

Couleur de la partie inférieure	noir
Couleur de la partie supérieure	noir

Dimensions

Largeur	94 mm
Longueur	94 mm
Hauteur	57 mm
Poids	0.1774 kg

Propriétés du matériel

Résistant aux UV	oui
sans halogène	oui
Classe d'inflammabilité selon UL94	V2
Résistance du filament	960 °C (EN 60695-2-11)

Propriétés mécaniques

Type de fixation	Montage mural/au plafond
Résistance aux chocs	IK08
Plombable	oui
Couple de la vis du couvercle	1.7 Nm
Fixation	points de fixation externes

Conditions ambiantes

Humidité relative de l'air max. 25 °C	95 %
Humidité relative de l'air max. 40°C	50 %
Température ambiante min.	-35 °C
Température ambiante max.	80 °C
Température ambiante 24h	60 °C
Lieu d’installation	zone extérieure protégée

Sales Information

EAN	4013902532674
Classe ETIM	EC002600
Numéro de tarif des douanes	85389099
Quantité de commande minimale	1

Matériau

Matériau de la partie inférieure	Polycarbonate
Matériau de la partie supérieure	Polycarbonate, renforcé aux fibres de verre
Matériau d'étanchéité	Élastomère thermoplastique
Matériau de la vis pour couvercle	Acier inoxydable 1.4567 (V2A)

Certificats

Marque de contrôle	VDE (DIN EN 60670-1/-22 (VDE 0606-1/-22))
Marque de contrôle	DLG (résistance à l’ammoniac)
Marque de contrôle	DNV (classe : navires et installations Offshore)

Données logistiques

Pièce

EAN / GTIN	4013902532674
Largeur	0.094 m
Poids	0.1774 kg
Hauteur	0.057 m
Quantité	1 Pièces
Profondeur	0.094 m

Carton dèmballage

EAN / GTIN	4013902532957
Largeur	0.431 m
Poids	10.9672 kg
Hauteur	0.302 m
Quantité	60 Pièces
Profondeur	0.296 m

Palette

EAN / GTIN	4013902533350
Largeur	0.8 m
Poids	614.2288 kg
Hauteur	1.86 m
Quantité	3240 Pièces
Profondeur	1.2 m
