Cet article est archivé !

#49090201 | Dimensions: 80 x 80 x 52 mm

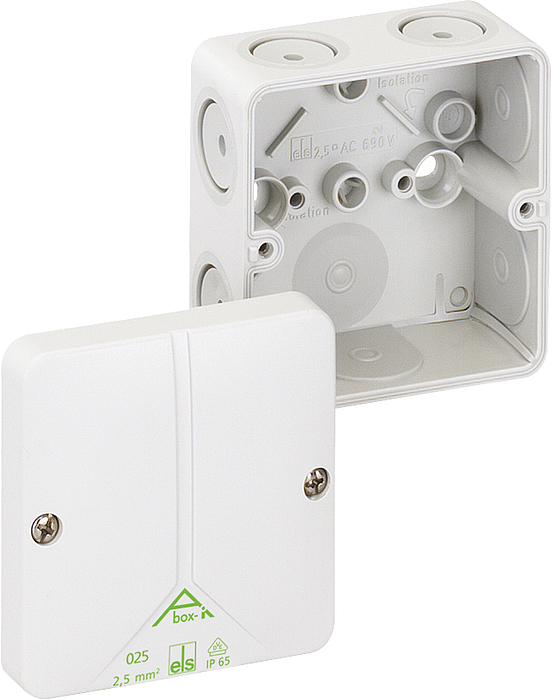

Boîte de raccordement

Abox-i 025-L

Boîte de raccordement, avec indice de protection IP65, Section nominale 2,5 mm², U_i=690 V AC, Certifié selon VDE (DIN EN 60670-1/-22 (VDE 0606-1/-22)), DLG (résistance à l’ammoniac), DNV...

Personnaliser

Connectez-vous pour voir le prix

Libellé

Boîte de raccordement, avec indice de protection IP65, Section nominale 2,5 mm², U_i=690 V AC, Certifié selon VDE (DIN EN 60670-1/-22 (VDE 0606-1/-22)), DLG (résistance à l’ammoniac), DNV (classe : navires et installations Offshore), membranes d'entrée souples et auto-étanches, M20, Plage d'étanchéité 2 - 16 mm, (1 Arrière, 7 latéral), points de fixation internes, pour des installations en environnement industriel et zone extérieure protégée

gris, sans bornes

Highlights

Les boîtes de dérivation résistantes aux intempéries Spelsberg Abox avec et sans bornes de 1,5 à 240 mm² sont extrêmement résistantes aux chocs et à la rupture. Elles sont conçues pour être utilisées par des conditions extrêmes et peuvent sur demande être utilisées avec un couvercle rouge pour signaler les circuits électriques de l’éclairage de sécurité.

Données techniques

Propriétés électriques

Tension nominale d'isolement CA	690 V
Section de conducteur max.	2,5 mm²
Classe de protection	II
Type de protection	IP65
UL Type Rating	n.i.

Couleurs

Couleur de la partie inférieure	gris
Couleur de la partie supérieure	gris

Dimensions

Largeur	80 mm
Longueur	80 mm
Hauteur	52 mm
Poids	0.0874 kg

Propriétés du matériel

Résistant aux UV	oui
sans halogène	oui
Classe d'inflammabilité selon UL94	HB
Résistance du filament	650 °C (EN 60695-2-11)

Propriétés mécaniques

pour plage d’étanchéité min.	2 mm
pour plage d’étanchéité max.	16 mm
Type de fixation	Montage mural/au plafond
Résistance aux chocs	IK08
Plombable	oui
Couple de la vis du couvercle	1.7 Nm
Fixation	points de fixation internes

Conditions ambiantes

Humidité relative de l'air max. 25 °C	95 %
Humidité relative de l'air max. 40°C	50 %
Température ambiante min.	-35 °C
Température ambiante max.	80 °C
Température ambiante 24h	60 °C

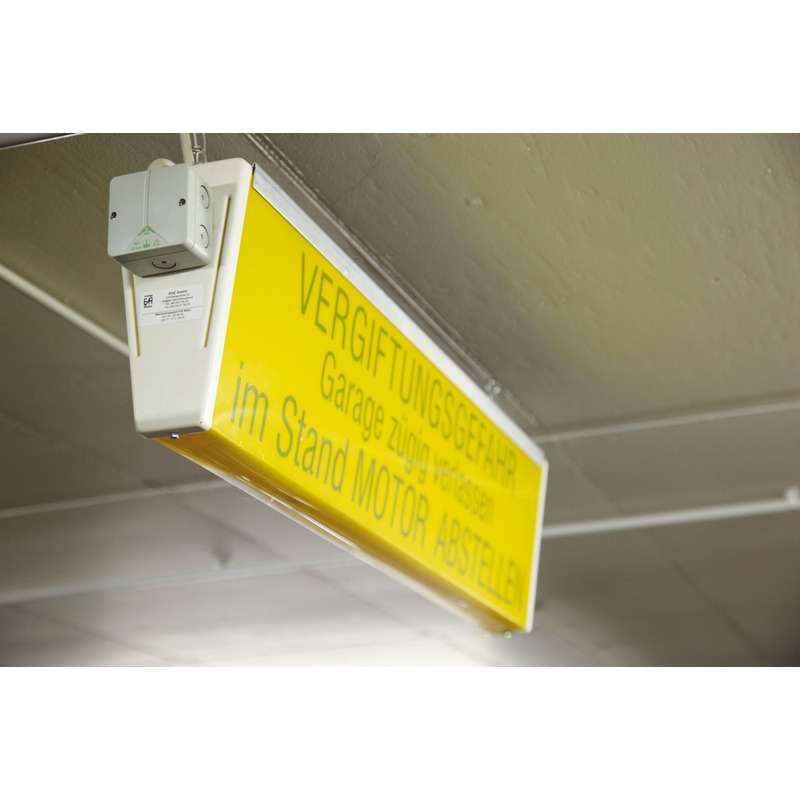

Lieu d’installation	zone extérieure protégée

Sales Information

EAN	4013902557950
Classe ETIM	EC002600
Numéro de tarif des douanes	85389099
Quantité de commande minimale	1

Matériau

Matériau de la partie inférieure	ASA-PC
Matériau de la partie supérieure	ASA-PC
Matériau d'étanchéité	Élastomère thermoplastique
Matériau de la vis pour couvercle	Acier inoxydable 1.4567 (V2A)

Certificats

Marque de contrôle	VDE (DIN EN 60670-1/-22 (VDE 0606-1/-22))
Marque de contrôle	DLG (résistance à l’ammoniac)
Marque de contrôle	DNV (classe : navires et installations Offshore)

Données logistiques

Pièce

EAN / GTIN	4013902557950
Largeur	0.08 m
Poids	0.0874 kg
Hauteur	0.052 m
Quantité	1 Pièces
Profondeur	0.08 m

Carton dèmballage

EAN / GTIN	4013902312115
Largeur	0.383 m
Poids	5.559 kg
Hauteur	0.281 m
Quantité	60 Pièces
Profondeur	0.258 m

Palette

EAN / GTIN	4013902312122
Largeur	0.8 m
Poids	318.186 kg
Hauteur	1.82 m
Quantité	3240 Pièces
Profondeur	1.2 m
