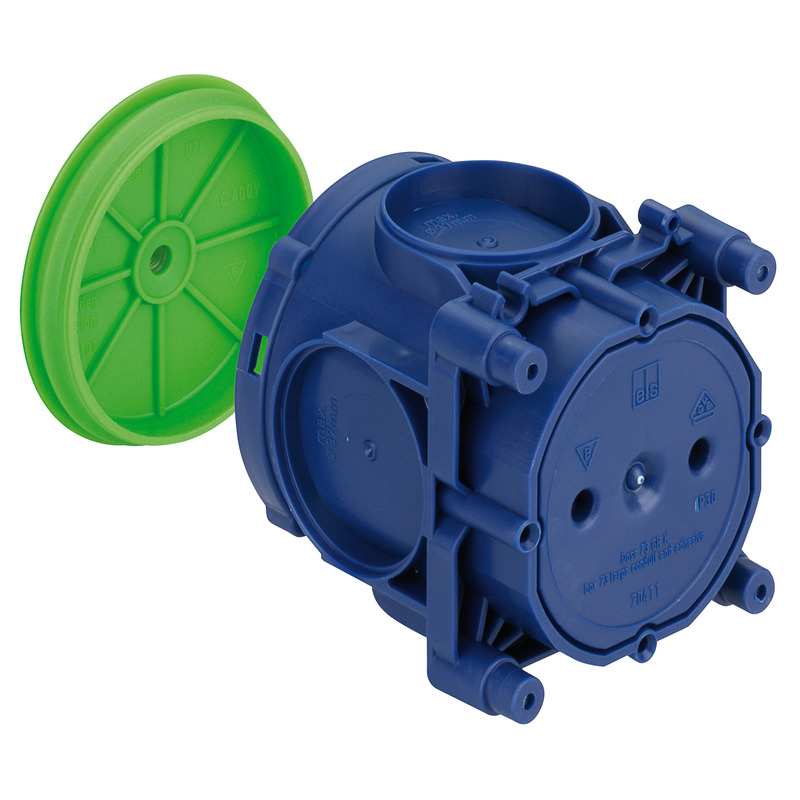

Großrohrdose U 71 DGR (97277001) Béton coulé sur place: Spelsberg

Boîte pour grand tube

U 71 DGR

Référence produit: 97277001 | Dimensions: 71 x 71 x 89 mm

Boîte pour grand tube, Diamètre 60 mm Ø, 4 dômes à visser avec distance entre vis 60 mm, combinable, avec douille filetée M5 (capacité de charge 10 kg) servant à la prise en charge d’un crochet à visser, convient pour tous les types de coffrage et pour le double coffrage, avec indice de protection IP30, Tension nominale d'isolement: 400V AC, sans halogène

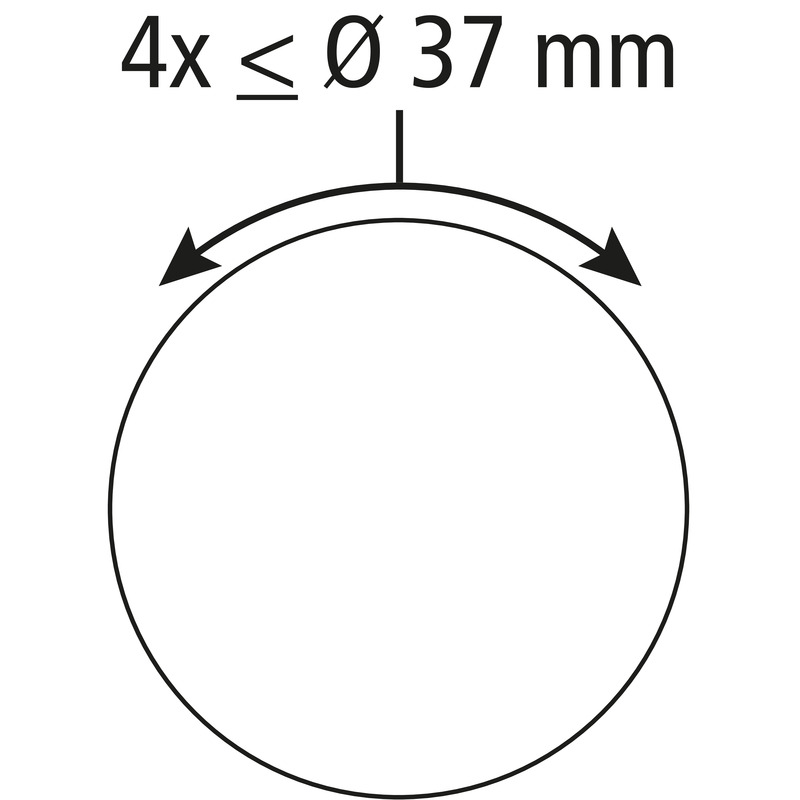

2 parties, Fxation par collage ou cloutage, Membrane pour le perçage, Plage d'étanchéité M16 - M40, compatible avec une barre de support

Propriétés électriques

Tension nominale d'isolement CA 400 V
Type de protection IP30
Adapté à Constructions en coffrages béton
UL Type Rating n.i.

Couleurs

Couleur de la partie supérieure autres

Dimensions

Largeur 71 mm
Longueur 71 mm
Hauteur 89 mm
Poids 0.053 kg

Propriétés du matériel

sans halogène oui
Classe d'inflammabilité selon UL94 HB
Résistance du filament selon EN 60695-2-11 650 °C

Propriétés mécaniques

Type de fixation Fxation par collage ou cloutage

Conditions ambiantes

Humidité relative de l'air max. 25 °C - %
Humidité relative de l'air max. 40°C 50 %
Température ambiante min. -25 °C
Température ambiante max. 40 °C
Température ambiante 24h 35 °C

Sales Information

EAN 4013902401567
Packing Unit Code C62
ETIM Class EC002601
Numéro de tarif des douanes 39269097

Matériau

Matériau de la partie inférieure Polypropylène
Matériau de la partie supérieure Polypropylène

Télécharger la fiche de données

Télécharger la fiche de données

Accessoires

Crochet à visser DH 90-M5

  • Dimensions : 27,4 x 116 x 27,4 mm
  • Référence produit: 97912201

90 mm



Crochet à visser en métal, isolé, avec filetage M5 pour boîte de plafond



Crochet à visser DH 100-M5

  • Dimensions : 27,4 x 12,8 x 27,4 mm
  • Référence produit: 97911901

100 mm



Crochet à visser en métal, isolé, avec filetage M5 pour boîte de plafond



Couvercle HW VD-60

  • Dimensions : 90 x 90 x 2 mm
  • Référence produit: 92510101

pour types HW 035 / HW 050 / HW 065, Distance de vissage 60 mm



Couvercle pour boîte de raccordement, Polystyrène, matériau retardateur de combustion, blanc



Couplage U 71 KP-M5

  • Dimensions : 70,7 x 70,7 x 51,4 mm
  • Référence produit: 97174801

(convient uniquement à la gamme U 71)



Couplage avec douille filetée M5, convient pour boîtes U 71 et socle aveugle à aimant ou à coller



Couvercle VD 75

  • Dimensions : 75 x 75 x 4,75 mm
  • Référence produit: 97910001

avec vis de fixation



Couvercle pour boîte de raccordement, matériau retardateur de combustion, blanc



Couvercle U 71 VDF

  • Dimensions : 80 x 80 x 12 mm
  • Référence produit: 97910201

avec vis de fixation



Couvercle pour boîte de raccordement, matériau retardateur de combustion, blanc



Cet article est archivé!

Couvercle U 71 VDS

  • Référence produit: 97910401



Couvercle pour boîte de raccordement, matériau retardateur de combustion, blanc



Cet article est archivé!

Vis de montage ES-10

  • Dimensions : 5,5 x 13 x 5,5 mm
  • Référence produit: 97910501

3,1 x 10 mm



Vis d'appareil, remplacement pour la fixation d'appareils dans les boîtes pour paroi creuse



Cet article est archivé!

Vis de montage ES-18

  • Dimensions : 5,5 x 21 x 5,5 mm
  • Référence produit: 97910601

3,1 x 18 mm



Vis d'appareil, remplacement pour la fixation d'appareils dans les boîtes pour paroi creuse



Cet article est archivé!

Vis de montage ES-25

  • Dimensions : 5,5 x 28 x 5,5 mm
  • Référence produit: 97910701

3,1 x 25 mm



Vis d'appareil, remplacement pour la fixation d'appareils dans les boîtes pour paroi creuse



Fond fileté GWB

  • Dimensions : 70,7 x 70,7 x 23,5 mm
  • Référence produit: 97911001

avec manchon fileté M5 pour la réception d'un crochet de plafond,...



Fond fileté M5



Couplage VBN

  • Dimensions : 21,8 x 21,8 x 16,5 mm
  • Référence produit: 97921001

( Prise pour appareil U 71 97104502)



Couplages servant de joint et de traversée de ligne pour un écartement de 71 mm



Accessoires IBT VB 71

  • Dimensions : 26 x 15 x 12 mm
  • Référence produit: 97921201

pour distance 71 mm



Lunettes d'interconnexion pour la combinaison de boîtes en cas de charge extrême



Accessoires IBT VB 80/85

  • Dimensions : 33,5 x 36,5 x 11,5 mm
  • Référence produit: 97921301

pour distance 80 et 85 mm



Lunettes d'interconnexion pour la combinaison de boîtes en cas de charge extrême



Accessoires IBT VB 90

  • Dimensions : 13,5 x 43,5 x 12 mm
  • Référence produit: 97921401

pour distance 90 mm



Lunettes d'interconnexion pour la combinaison de boîtes en cas de charge extrême



Accessoires IBT VB 105

  • Dimensions : 13,5 x 58,5 x 12,5 mm
  • Référence produit: 97921501

pour distance 105 mm



Lunettes d'interconnexion pour la combinaison de boîtes en cas de charge extrême



Accessoires IBT NAS-AL

  • Dimensions : 8,4 x 30 x 8,4 mm
  • Référence produit: 97924001

Clou à expansion, aluminium 40 mm, avec cheville plastique pour...



Clou de fixation pour coffrage en acier



Accessoires IBT NA-AL

  • Dimensions : 3,5 x 40 x 3,5 mm
  • Référence produit: 97924201

Clou en aluminium, longue de 40 mm, torsadé



Clou de fixation pour coffrage en bois /plastique, pour type de construction en béton coulé sur...



Accessoires IBT NA-AL/gl

  • Dimensions : 3,1 x 45 x 3,1 mm
  • Référence produit: 97924301

Clou en aluminium, longue de 40 mm, lisse



Clou de fixation pour coffrage en bois /plastique, pour type de construction en béton coulé sur...



Cet article est archivé!

Accessoires IBT ANSW

  • Référence produit: 97926001

Vis à souder M6 x 10 mm, fixation économique et sûre de la boîte, sur...



Clou de fixation pour coffrage en acier



Socle borgne U 71 BSK-NA

  • Dimensions : 78,8 x 71 x 25,3 mm
  • Référence produit: 97953001

Hauteur 25 mm pour fixation par clou



Socle borgne, Base pour supporter les boîtes IBT et les boîtiers sur double coffrage en liaison avec...



Socle borgne U 71 BSK-2

  • Dimensions : 78,8 x 71 x 25,3 mm
  • Référence produit: 97953002

Hauteur 25 mm pour béton apparent, visibilité mini. des pieds



Socle borgne, Base pour supporter les boîtes IBT et les boîtiers sur double coffrage en liaison avec...



Cet article est archivé!

Cartouche à insérer STH-ELP

  • Référence produit: 97953601



Cartouche à insérer, 6 mm Ø, si une compensation de la tolérance de support est nécessaire, (en...



Socle borgne U 71 BSK-K

  • Dimensions : 78,8 x 71 x 21 mm
  • Référence produit: 97953801

Hauteur 21 mm pour fixation par collage



Socle borgne, Base pour supporter les boîtes IBT et les boîtiers sur double coffrage en liaison avec...



Socle borgne U 71 BSK

  • Dimensions : 78,8 x 71 x 17,25 mm
  • Référence produit: 97953901

Hauteur 21 mm pour fixation magnétique, trou magnétique, à enduire...



Socle borgne, Base pour supporter les boîtes IBT et les boîtiers sur double coffrage en liaison avec...



Barre support STH 70

  • Dimensions : 6 x 70 x 6 mm
  • Référence produit: 97957001



Support pour différentes épaisseurs de paroi avec double coffrage, utilisation toujours en liaison...



Barre support STH 90

  • Dimensions : 6 x 90 x 6 mm
  • Référence produit: 97959001



Support pour différentes épaisseurs de paroi avec double coffrage, utilisation toujours en liaison...



Barre support STH 100

  • Dimensions : 6 x 100 x 6 mm
  • Référence produit: 97960001



Support pour différentes épaisseurs de paroi avec double coffrage, utilisation toujours en liaison...



Barre support STH 110

  • Dimensions : 6 x 110 x 6 mm
  • Référence produit: 97961001



Support pour différentes épaisseurs de paroi avec double coffrage, utilisation toujours en liaison...



Barre support STH 130

  • Dimensions : 6 x 130 x 6 mm
  • Référence produit: 97963001



Support pour différentes épaisseurs de paroi avec double coffrage, utilisation toujours en liaison...



Barre support STH 140

  • Dimensions : 6 x 140 x 6 mm
  • Référence produit: 97964001



Support pour différentes épaisseurs de paroi avec double coffrage, utilisation toujours en liaison...



Barre support STH 150

  • Dimensions : 6 x 150 x 6 mm
  • Référence produit: 97965001



Support pour différentes épaisseurs de paroi avec double coffrage, utilisation toujours en liaison...



Barre support STH 170

  • Dimensions : 6 x 170 x 6 mm
  • Référence produit: 97967001



Support pour différentes épaisseurs de paroi avec double coffrage, utilisation toujours en liaison...



Barre support STH 190

  • Dimensions : 6 x 190 x 6 mm
  • Référence produit: 97969001



Support pour différentes épaisseurs de paroi avec double coffrage, utilisation toujours en liaison...



Barre support STH 230

  • Dimensions : 6 x 230 x 6 mm
  • Référence produit: 97973001



Support pour différentes épaisseurs de paroi avec double coffrage, utilisation toujours en liaison...



Barre support STH 240

  • Dimensions : 6 x 240 x 6 mm
  • Référence produit: 97974001



Support pour différentes épaisseurs de paroi avec double coffrage, utilisation toujours en liaison...



Barre support STH 290

  • Dimensions : 6 x 290 x 6 mm
  • Référence produit: 97979001



Support pour différentes épaisseurs de paroi avec double coffrage, utilisation toujours en liaison...
